11 Ru
Русский
Сразу после включения устройства индикаторы следующим образом отображают состояние устройства.
Режим настройки отображается индикаторами следующим образом.
* Эти индикаторы горят с учетом состояния.

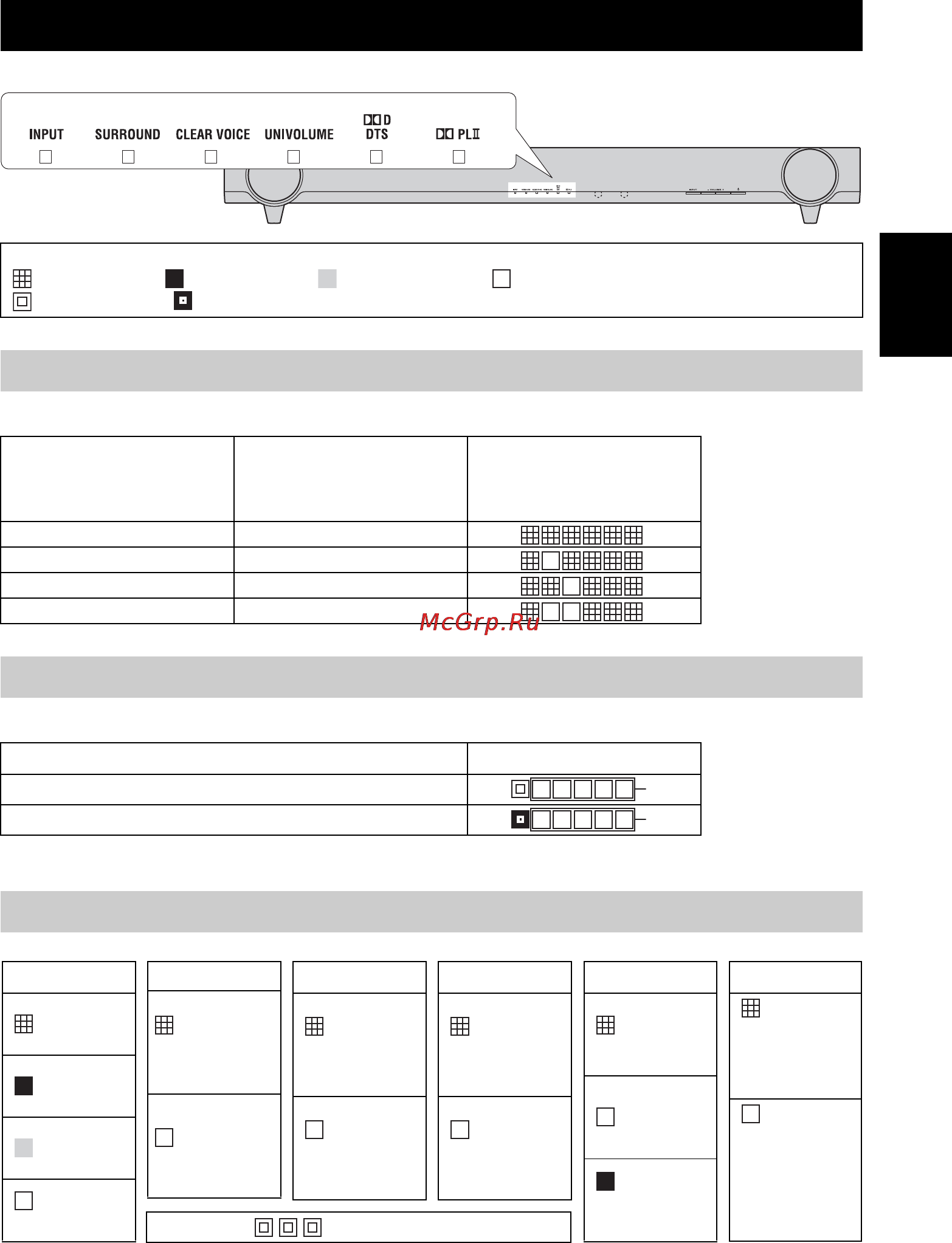

Индикаторы работы устройства
Шесть индикаторов устройства расположены в следующем порядке. Их цвет и вид показаны ниже.
: горит зеленым : горит красным : горит оранжевым : не горит
: мигает зеленым : мигает красным
Индикация сразу после включения устройства
Используемый
сабвуфер (☞ стр. 8)
Функция передачи
управляющих сигналов
пульта ДУ телевизора
(☞ стр. 9)
Индикаторы
Встроенный сабвуфер Выкл
Внешний сабвуфер Выкл
Встроенный сабвуфер Вкл
Внешний сабвуфер Вкл
Индикация режима настройки
Режим настройки Индикаторы
Управление задержкой звучания (☞ стр. 8)
*
Обучение работе с пультом ДУ телевизора (☞ стр. 9)
*
Нормальная индикация
INPUT
: TV
: BD/DVD
: STB
: режим
ожидания
SURROUND
:
воспроизведение
окружающего
звука
:
стереофоническое
воспроизведение
CLEAR VOICE
: функция
Clear voice
включена
:
функция
Clear voice
выключена
UNIVOLUME
:
функция
UniVolume
включена
:
функция
UniVolume
выключена
qD DTS
:Dolby
Digital
: PCM
:DTS
Digital
Surround
qPL II
:
Воспроизведение
окружающего звука
входа 2-канального
стереосигнала
:
•
Стереофоническое
воспроизведение
•
Воспроизведение
окружающего звука
входа сигнала
окружающего звука
: отключение звука
