9. Соединительные кабели
Соед.кабели к комнатному термостату обеспечивает сервисный техник. Они должны выполнить
условие макс.разрешаемого сопротивления.
Сопротивление, длина и площадь сечения проводов связаны формулой:
R = γ * L / S ( Ω )
где
R ............ сопротивление, (Ω)
γ ............ удельное сопротивление меди, равно 0,017(Ω *мм
2
/ м
), у алюминия 0,028(Ω *мм
2
/ м
),
L ............ длина ( м )
S ........... площадь сечения ( мм
2
)
Сопротивление проводов не должно превышать 0,035 Ω.
Провода, соединяющие комнатный термостат с котлом должны быть в экране, проложены как можно
дальше от электропроводки и по кратчайшему пути.
Провод комнатного термостата не разрешается прокладывать параллельно с силовыми проводами
распределительной сети! (напр. 230В≈).

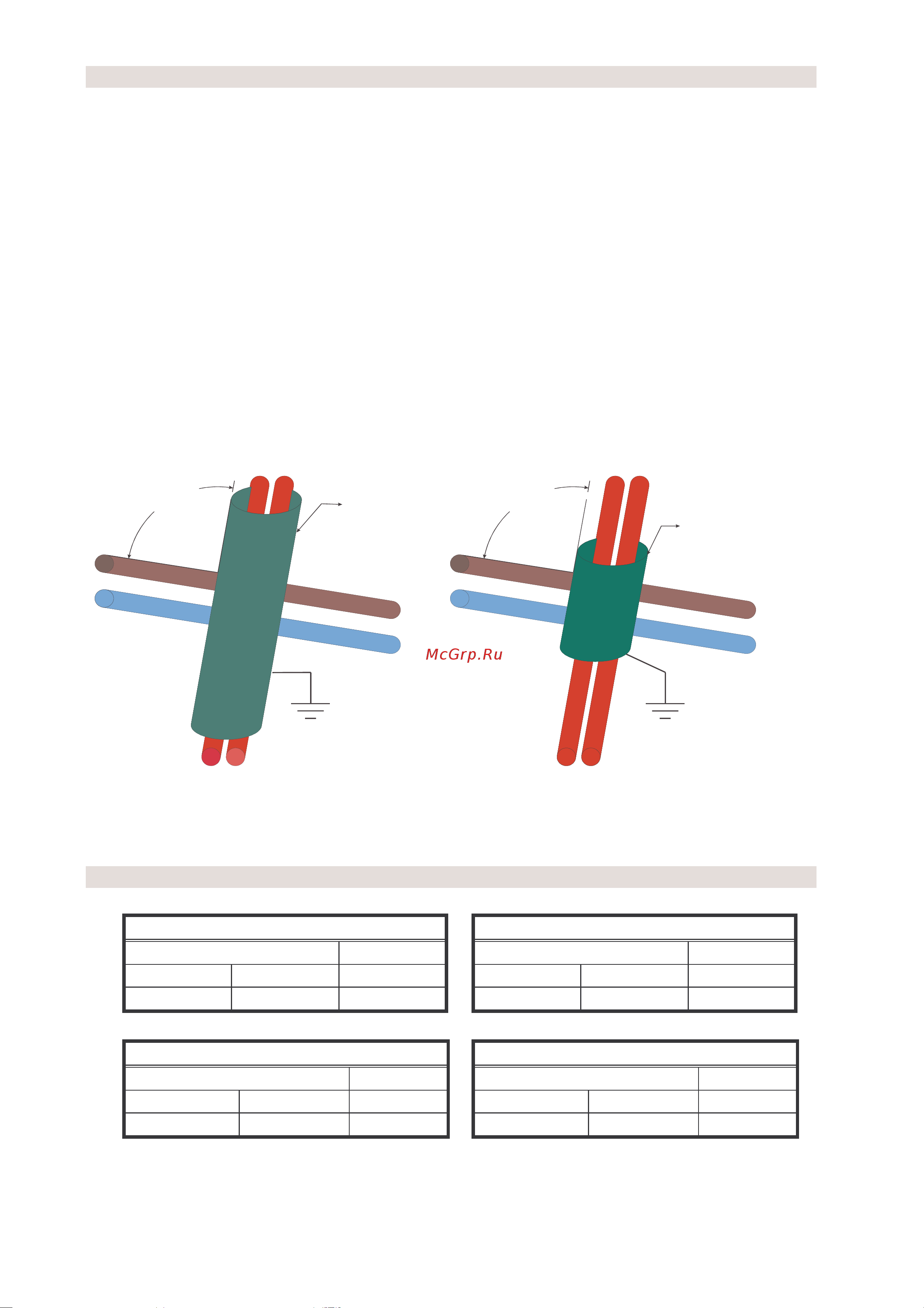

Экранирование должно быть сделано следующими способами:
10.Таблица наладки мощности
90stupňů 90stupňů
Экранирование
по всей длине проводов
Экранирование только в месте
сдвинутого включения.
Мин.длина экранирования
м50c
THERM 25 P, прир.газ, сопла 2,50
Давление Мощность
Минимум 0,50 кПа 16 кВт
Максимум 1,25 кПа 25 кВт
THERM 35 P, прир.газ, сопла 2,70
Давление Мощность
Минимум 0,50 кПа 25 кВт
Максимум 1,00 кПа 35 кВт
THERM 45 P, прир.газ, сопла 2,70
Давление Мощность
Минимум 0,45 кПа 30 кВт
Максимум 1,10 кПа 45 кВт
THERM 18 P, прир.газ, сопла 2,50
Давление Мощность
Минимум 0,45 кПа 10 кВт
Максимум 1,40 кПа 18 кВт
