11. Газовый редуктор
Позиция – поджог пламени главной
горелки
Если нагрев термопары является
достаточным, нажать задатчик и повернуть
в изображенное положение
Позиция – выключено Полностью
погасить и выключить котел
– повернуть в изображенное положение
Позиция – поджог пламени пилотной
горелки
Нажать задатчик и повернуть в изображенное
положение

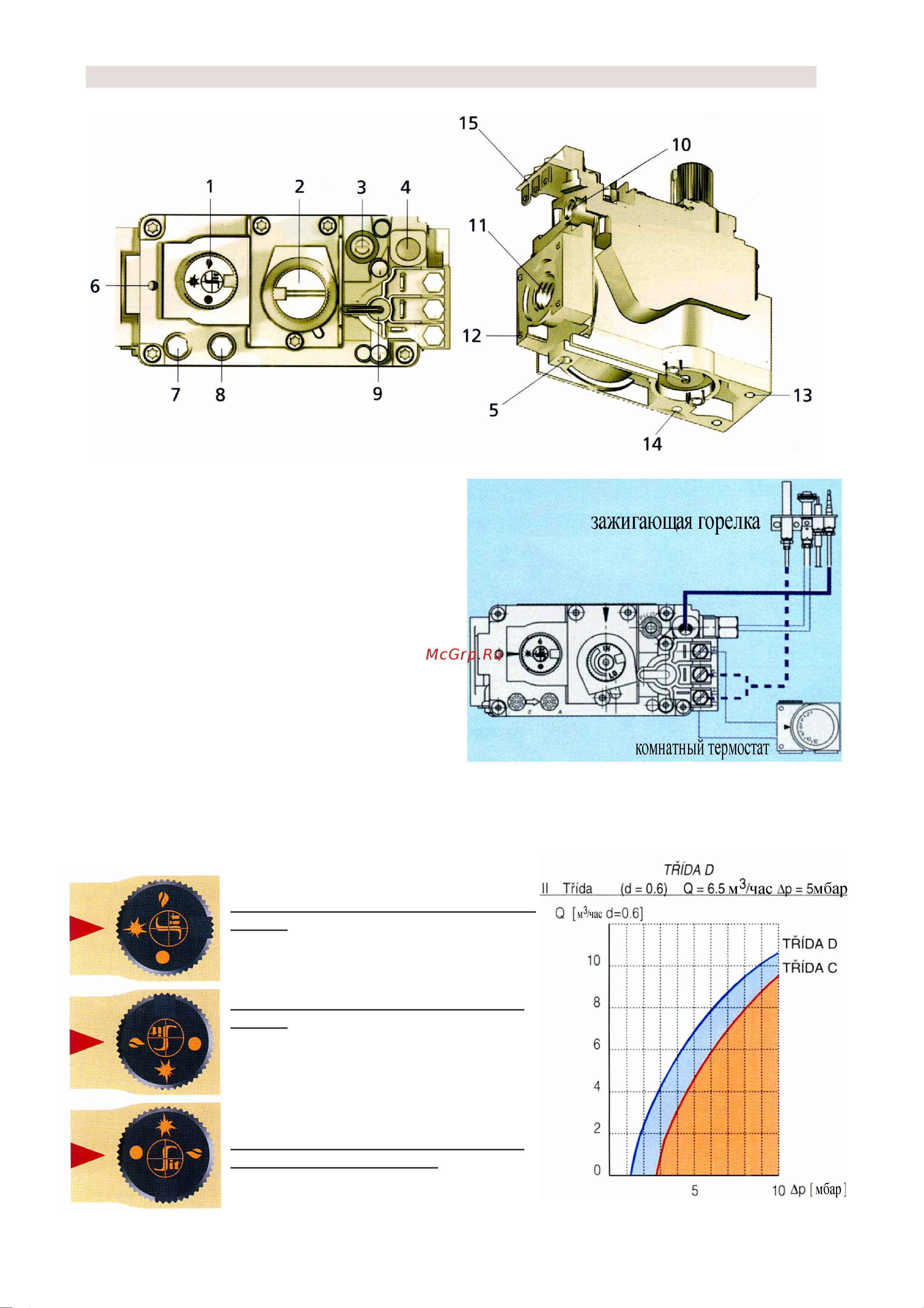

SIT 820 NOVA mV
1. задатчик
2. настройка давл.газа на главной горелке
3. настройка давл.газа на пилотнойной горелке
4. коннектор термопары
5. запасной коннектор термопары
6. прикрепление принадлежностей
7. входное давление
8. выходное давление
9. запорный клапан
10. выход газа в пилотную горелку
11. выход газа в главную горелку
12. прикрепление фланца
13. запасные отверстия
14. выход регулятора давления
15. коннектор
