19
THERM 20, 28 LXZ.A 5 / TLXZ.A 5; 20 LXZE.A 5 / TLXZE.A 5; 28 LXZE 5.A / TLXZE 5.A
Указанные дополнительные устройства регулирования не входят в комплект поставки котла (за исключением
специальных акций)!
Описание работы котла в указанном режиме
Рабочая фаза котла начинается срабатыванием термостата помещения (термостат определил температуру ниже
требуемой) и дальше такая же как описанный выше режим в пункте 2.3.1.
Тем самым котёл становится максимально адаптированным источником тепла с учётом большого количества далее
регулируемых отопительных систем (напр. зонное регулирование, термостатические вентили и т.д.).
После выключения комнатного термостата или после установки переключателя в режим "ЛЕТО" прекращается горение
горелки, а насос далее включен на установленное время выбега насоса.
В случае установки термостата помещения и возможного регулятора в эталонном помещении хотя-бы один
из радиаторов должен быть без термостатической головки. Для повышения температурного комфорта
рекомендуем в эталонном помещении вообще не устанавливать термостатические головки на радиаторы.
2.3.3 Эксплуатация котла с применением встроенного эквитермического регулирования
Этот режим стандартно доступен в котле, но не активирован! Активацию и первичную настройку регулирования
производит по желанию пользователя авторизованный сервисный техник.
При эквитермическом регулировании котёл изменяет температуру отопительной воды автоматически по изменениям
температуры окружающей среды.
Этот способ регулирования можно использовать только с подключенным наружным датчиком THERM Q01. Наружный
датчик размещается на самой холодной стене объекта (северная или северо-западная), прибл. 3 метра над землёй.
На датчик не должны воздействовать посторонние источники тепла, напр. открытые окна, солнечное освещение,
вентиляционные шахты и т.п.
Описание работы котла в данном режиме
Рабочие фазы котла аналогичны предыдущему режиму с той разницей, что температура отопительной системы
устанавливается автоматически по наружной температуре (определяется датчиком). Расчёт требуемой температуры
отопительной системы производится по наружной температуре и коэффициенту "К" (наклон эквитермической кривой),
который устанавливает сервисный техник с учётом региона и характеристик отопительной системы. Поворотным
регулятором температуры отопительной воды на панели управления пользователь устанавливает температурный
комфорт (коррекция смещения эквитермического графика диапазоне ± 15°C отопительной воды). Эквитермический
график модифицируется для стандартной отопительной системы с радиаторами.
В случае неисправности датчика наружной температуры это состояние сигнализируется неисправностью Е7, и котёл
продолжает работать с температурой в отопительной системе по настройке согласно предыдущего режима (без
эквитермического регулирования).
Порядок настройки
При настройке эквитермического регулирования необходимо отличать наклон и смещение эквитермического графика.
При установке наклона эквитермического графика действует следующее правило: при плохих теплоизоляционных
характеристиках объекта изменяем параметр наклона графика в направлении к большим значениям (график смещается
вверх), при хорошей теплоизоляции можно уменьшить параметр (график смещается вниз).
Установку наклона графика производит
сервисный техник в сервисном меню
автоматики управления котлом!

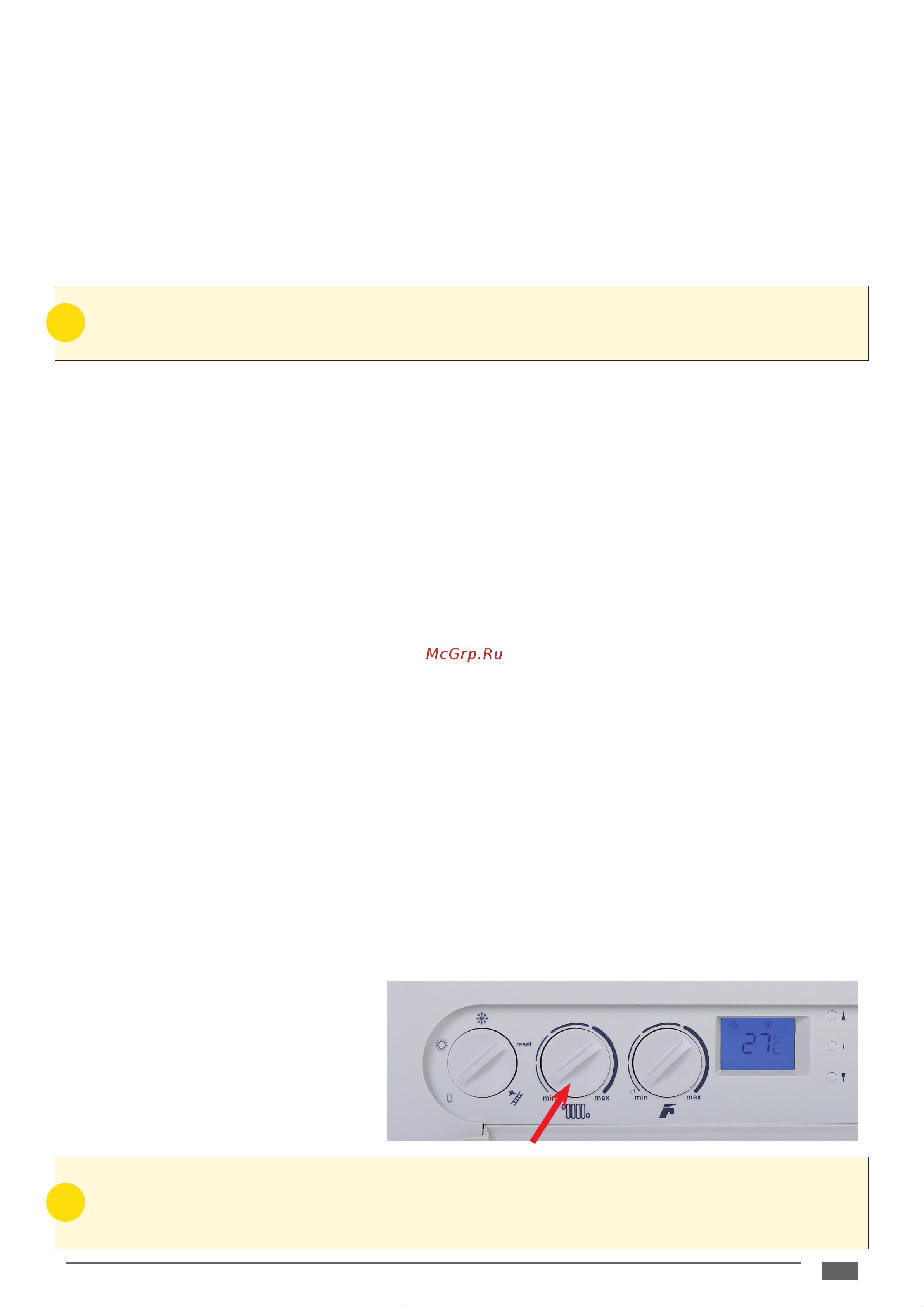

При активном эквитермическом регулировании изменяется функция среднего поворотного
переключателя на панели управления котла. Обозначенным поворотным переключателем в данном
случае устанавливается смещение графика отопления (в диапазоне ± 15 °C от установленного сервисным
техником эквитермического графика).
!
!
