Из указанного выше следует что поворотным переключателем установки температуры отопления на панели управления в данном режиме котла косвенно устанавливается требуемая температура отапливаемого помещения первоначально на производстве установлен график к 1 6 исходная настройка поворотного переключателя отопительной воды посередине траектории установки указатель вверх что соответствует смещению графика 0 c после проверки температуры отапливаемого помещения прибл через 24 часа можно уточнить настройку по вашим требованиям теплового уюта под влиянием эквитермического регулирования далее будут компенсироваться изменения наружной температуры а установленный уровень температуры отапливаемого помещения будет автоматически поддерживаться на постоянной величине использование этого режима регулирования котла позволяет достигнуть дальнейшего сокращения эксплуатационных расходов с одновременным повышением температурного уюта постоянный нагрев отопительных радиаторов не в последнюю очередь вы оцените 20

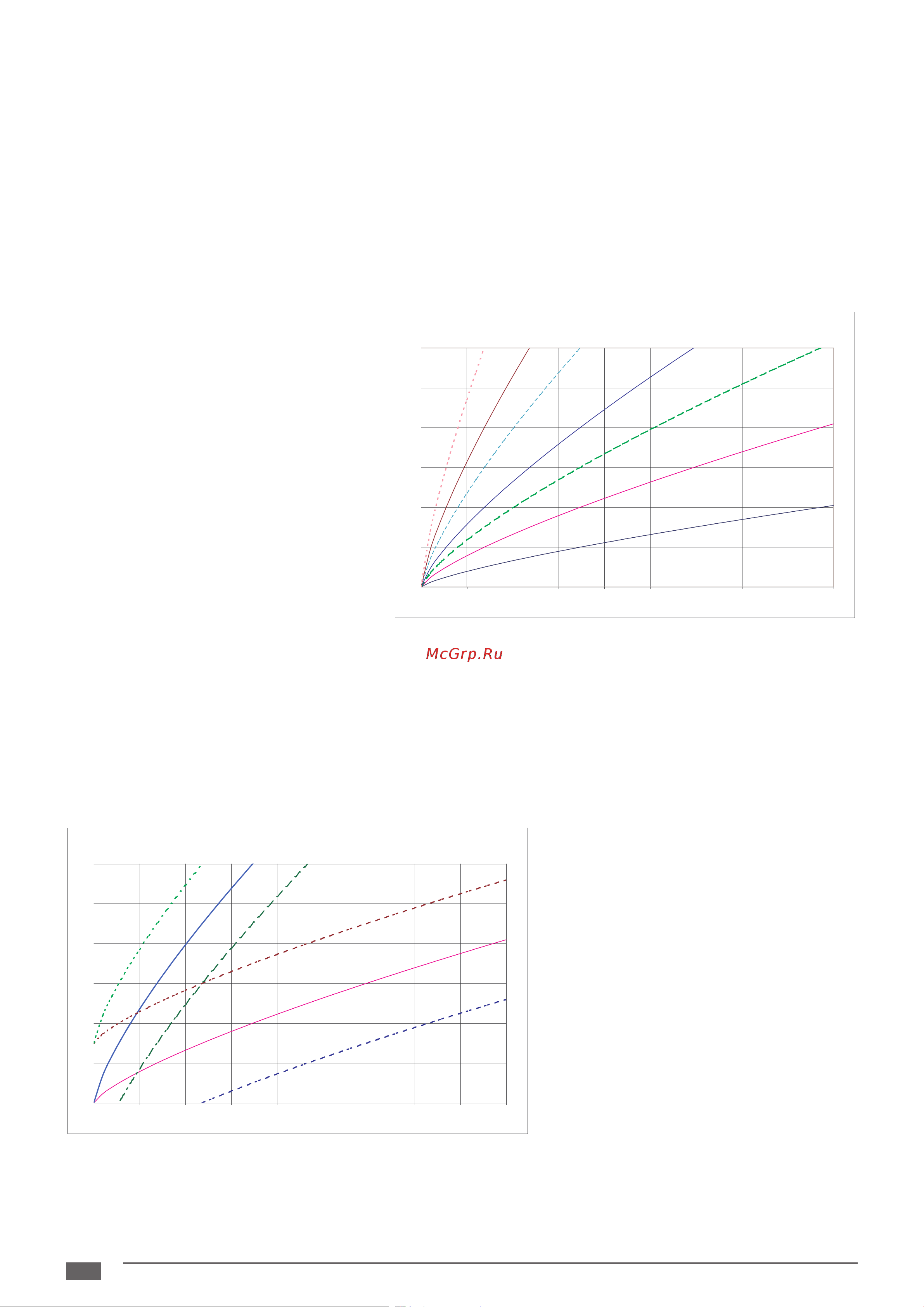

Пример выбранных графиков при коррекции смещения средний поворотный переключатель 20

Само собой разумеется что для снижения температуры отапливаемого помещения можно присоединить комнатный термостат в таком случае советуем использовать термостат без pi регуляции только с замыканием кoнтактoв от разницы температуры при помощи поворотного переключателя настройки температуры отопления настраиваем слегка завышенное значение по сравнению с работoй без комнатного термостата в случае сбоя датчика наружной температуры включается сигнализация об этом состоянии а котел работает в режиме с температурой отопительной системы по параметрам настроенным в предыдущем режиме см пункт 2 20

Эквитермические графики нулевое смещение 20

Отдельные предохранительные функции котла 22

Уход за котлом 23

Гарантия и гарантийные условия 24

Комплект поставки 25

Мин 26

Мин 200 мм 26

Мин 250 мм 26

Мин 500 мм 26

Размещение котла 26

Therm 20 28 lxz a 5 tlxz a 5 20 lxze a 5 tlxze a 5 28 lxze 5 a tlxze 5 a 27

Therm 20 lxz a 5 lxze a 5 27

Therm 20 tlxz a 5 tlxze a 5 27

Therm 28 lxz a 5 lxze 5 a 27

Therm 28 tlxz a 5 tlxze 5 a 27

В случае монтажа не стену с малой несущей способностью рекомендуется обратиться к специалисту за консультацией вокруг котла для проведения сервисного осмотра и возможных сервисных операций необходимо сохранить рабочее пространство так чтобы с котлом было возможно легко и безопасно работать руками и с применением стандартных инструментов 27

Монтаж котла 27

Настенные котлы therm закрепляются на стене с помощью крепёжной планки поставляемой вместе с котлом в соответствии с приведенными далее рисунками 27

Порядок монтажа котла 27

Тщательно измерьте позицию размещения котла по рисунку с размерами 2 приложите крепёжную планку на требуемое место и выровняйте с помощью уровня 3 обозначьте карандашом места в которых будут просверлены отверстия 4 снимите планку и сверлом ø 10 просверлите необходимые отверстия 5 вставьте дюбеля в отверстия и после этого закрепите планку прилагаемыми болтами 6 подвесьте котёл на крепёжную планку 7 для версии трубы установите трубы отвода дымовых газов и привода воздуха пространство между трубами и отверстием в кладке заполните негорючим материалом помните необходимо сохранить возможность разборки дымового канала 27

Подсоединение котла к водогрейной системе 28

Соединительное избыточное давление 29

Заполнение и слив отопительной системы 31

Подсоединение котла к газовой сети 31

Подсоединение к дымоходу котлы therm 20 28 lxz a 5 20 lxze a 5 и 28 lxze 5 a 32

Решение отвода продуктов горения котлов therm 20 28 tlxz a 5 20 tlxze a 5 и 28 tlxze 5 a 32

Подсоединение котла к бойлеру 33

Подключение котла к электросети 34

Варианты инсталляции котла 35

Газовая арматура настройка 36

Дополнительная информация для сервиса 36

Графики настройки мощности котла 38

Therm 20 28 lxz a 5 40

Электросхема подключения 40

Therm 20 28 tlxz a 5 41

Therm 20 lxze a 5 28 lxze 5 a 42

Therm 20 tlxze a 5 28 tlxze 5 a 43

Протокол о первоначальном запуске котла therm 44

Гарантийный талон 46

Срок службы 48

Записи о гарантийном послегарантийном ремонте и проверках 49

Примечания 50

Сертификат качества и комплектности изделия 51
