Thermona THERM 28 TLXZ.A 5 [43/52] Therm 20 tlxze a 5 28 tlxze 5 a
![Thermona THERM 28 TLXZ.A 5 [43/52] Therm 20 tlxze a 5 28 tlxze 5 a](/views2/1820993/page43/bg2b.png)
43

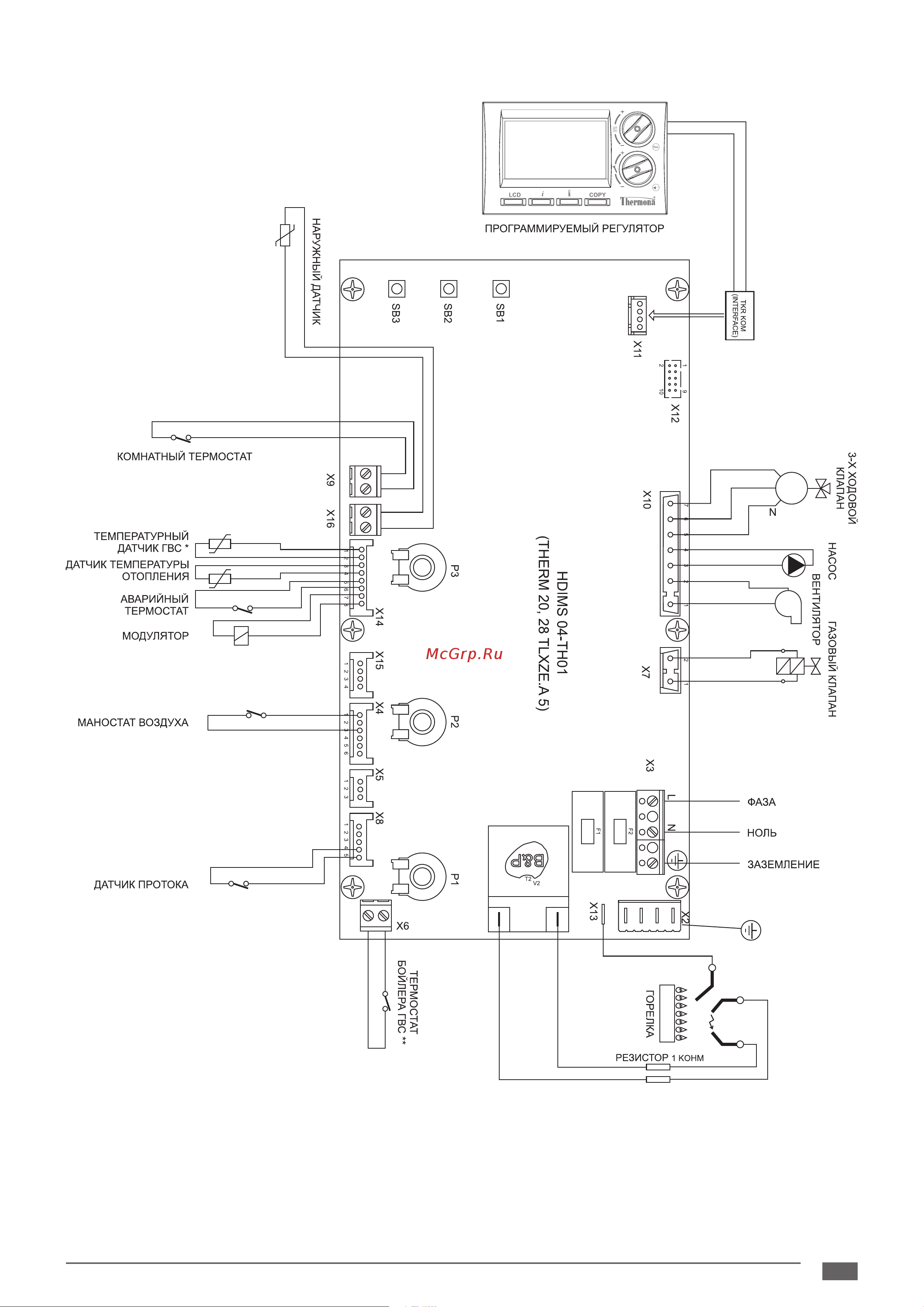

THERM 20, 28 LXZ.A 5 / TLXZ.A 5; 20 LXZE.A 5 / TLXZE.A 5; 28 LXZE 5.A / TLXZE 5.A
THERM 20 TLXZE.A 5, 28 TLXZE 5.A
ТЕМПЕРАТУРНЫЙ ДАТЧИК ГВС * ... THERM 20 TLXZE.A 5
ТЕРМОСТАТ БОЙЛЕРА ГВС ** ... THERM 28 TLXZE 5.A
Содержание
- Паспорт руководство по инсталляции эксплуатации и уходу за котлами 2
- Содержание 3
- Общая информация 4
- Подробная информация о приборе 4
- Применение 4
- Therm 20 28 lxz a 5 6
- Therm 20 28 tlxz a 5 6
- Therm 20 lxze a 5 28 lxze 5 a 7
- Therm 20 tlxze a 5 28 tlxze 5 a 7
- Безопасность эксплуатации 8
- Therm 20 28 lxz a 5 tlxz a 5 20 lxze a 5 tlxze a 5 28 lxze 5 a tlxze 5 a 9
- Технические параметры 9
- Therm 20 28 lxz a 5 tlxz a 5 20 lxze a 5 tlxze a 5 28 lxze 5 a tlxze 5 a 10
- Устройство котлов 11
- 5 6 7 8 9 12
- Выключение нагрева гвс манометр 13
- Жк дисплей переключатель рабочих режимов 13
- Инструкция по эксплуатации 13
- Многофункциональ ные кнопки 13
- Настройка температуры отопления 13
- Управление и сигнализация 13
- В о з в р а т в н о р м а л ь н о е о т о б р а ж е н и е 15
- Действительная температура гвс 2 15
- Действительная температура отопительной воды 15
- Наружная температура 1 15
- Настроенная температура гвс 2 15
- Настроенная температура отопительной воды 15
- Параметр отображение на дисплее 15
- Эквитермическая кривая коэффициент к 15
- Включение и выключение котла 16
- Регулирование 18
- Therm 20 28 lxz a 5 tlxz a 5 20 lxze a 5 tlxze a 5 28 lxze 5 a tlxze 5 a 20
- Из указанного выше следует что поворотным переключателем установки температуры отопления на панели управления в данном режиме котла косвенно устанавливается требуемая температура отапливаемого помещения первоначально на производстве установлен график к 1 6 исходная настройка поворотного переключателя отопительной воды посередине траектории установки указатель вверх что соответствует смещению графика 0 c после проверки температуры отапливаемого помещения прибл через 24 часа можно уточнить настройку по вашим требованиям теплового уюта под влиянием эквитермического регулирования далее будут компенсироваться изменения наружной температуры а установленный уровень температуры отапливаемого помещения будет автоматически поддерживаться на постоянной величине использование этого режима регулирования котла позволяет достигнуть дальнейшего сокращения эксплуатационных расходов с одновременным повышением температурного уюта постоянный нагрев отопительных радиаторов не в последнюю очередь вы оцените 20
- Пример выбранных графиков при коррекции смещения средний поворотный переключатель 20
- Само собой разумеется что для снижения температуры отапливаемого помещения можно присоединить комнатный термостат в таком случае советуем использовать термостат без pi регуляции только с замыканием кoнтактoв от разницы температуры при помощи поворотного переключателя настройки температуры отопления настраиваем слегка завышенное значение по сравнению с работoй без комнатного термостата в случае сбоя датчика наружной температуры включается сигнализация об этом состоянии а котел работает в режиме с температурой отопительной системы по параметрам настроенным в предыдущем режиме см пункт 2 20
- Эквитермические графики нулевое смещение 20
- Отдельные предохранительные функции котла 22
- Уход за котлом 23
- Гарантия и гарантийные условия 24
- Комплект поставки 25
- Мин 26
- Мин 200 мм 26
- Мин 250 мм 26
- Мин 500 мм 26
- Размещение котла 26
- Therm 20 28 lxz a 5 tlxz a 5 20 lxze a 5 tlxze a 5 28 lxze 5 a tlxze 5 a 27
- Therm 20 lxz a 5 lxze a 5 27
- Therm 20 tlxz a 5 tlxze a 5 27
- Therm 28 lxz a 5 lxze 5 a 27
- Therm 28 tlxz a 5 tlxze 5 a 27
- В случае монтажа не стену с малой несущей способностью рекомендуется обратиться к специалисту за консультацией вокруг котла для проведения сервисного осмотра и возможных сервисных операций необходимо сохранить рабочее пространство так чтобы с котлом было возможно легко и безопасно работать руками и с применением стандартных инструментов 27
- Монтаж котла 27
- Настенные котлы therm закрепляются на стене с помощью крепёжной планки поставляемой вместе с котлом в соответствии с приведенными далее рисунками 27
- Порядок монтажа котла 27
- Тщательно измерьте позицию размещения котла по рисунку с размерами 2 приложите крепёжную планку на требуемое место и выровняйте с помощью уровня 3 обозначьте карандашом места в которых будут просверлены отверстия 4 снимите планку и сверлом ø 10 просверлите необходимые отверстия 5 вставьте дюбеля в отверстия и после этого закрепите планку прилагаемыми болтами 6 подвесьте котёл на крепёжную планку 7 для версии трубы установите трубы отвода дымовых газов и привода воздуха пространство между трубами и отверстием в кладке заполните негорючим материалом помните необходимо сохранить возможность разборки дымового канала 27
- Подсоединение котла к водогрейной системе 28
- Соединительное избыточное давление 29
- Заполнение и слив отопительной системы 31
- Подсоединение котла к газовой сети 31
- Подсоединение к дымоходу котлы therm 20 28 lxz a 5 20 lxze a 5 и 28 lxze 5 a 32
- Решение отвода продуктов горения котлов therm 20 28 tlxz a 5 20 tlxze a 5 и 28 tlxze 5 a 32
- Подсоединение котла к бойлеру 33
- Подключение котла к электросети 34
- Варианты инсталляции котла 35
- Газовая арматура настройка 36
- Дополнительная информация для сервиса 36
- Графики настройки мощности котла 38
- Therm 20 28 lxz a 5 40
- Электросхема подключения 40
- Therm 20 28 tlxz a 5 41
- Therm 20 lxze a 5 28 lxze 5 a 42
- Therm 20 tlxze a 5 28 tlxze 5 a 43
- Протокол о первоначальном запуске котла therm 44
- Гарантийный талон 46
- Срок службы 48
- Записи о гарантийном послегарантийном ремонте и проверках 49
- Примечания 50
- Сертификат качества и комплектности изделия 51
