10

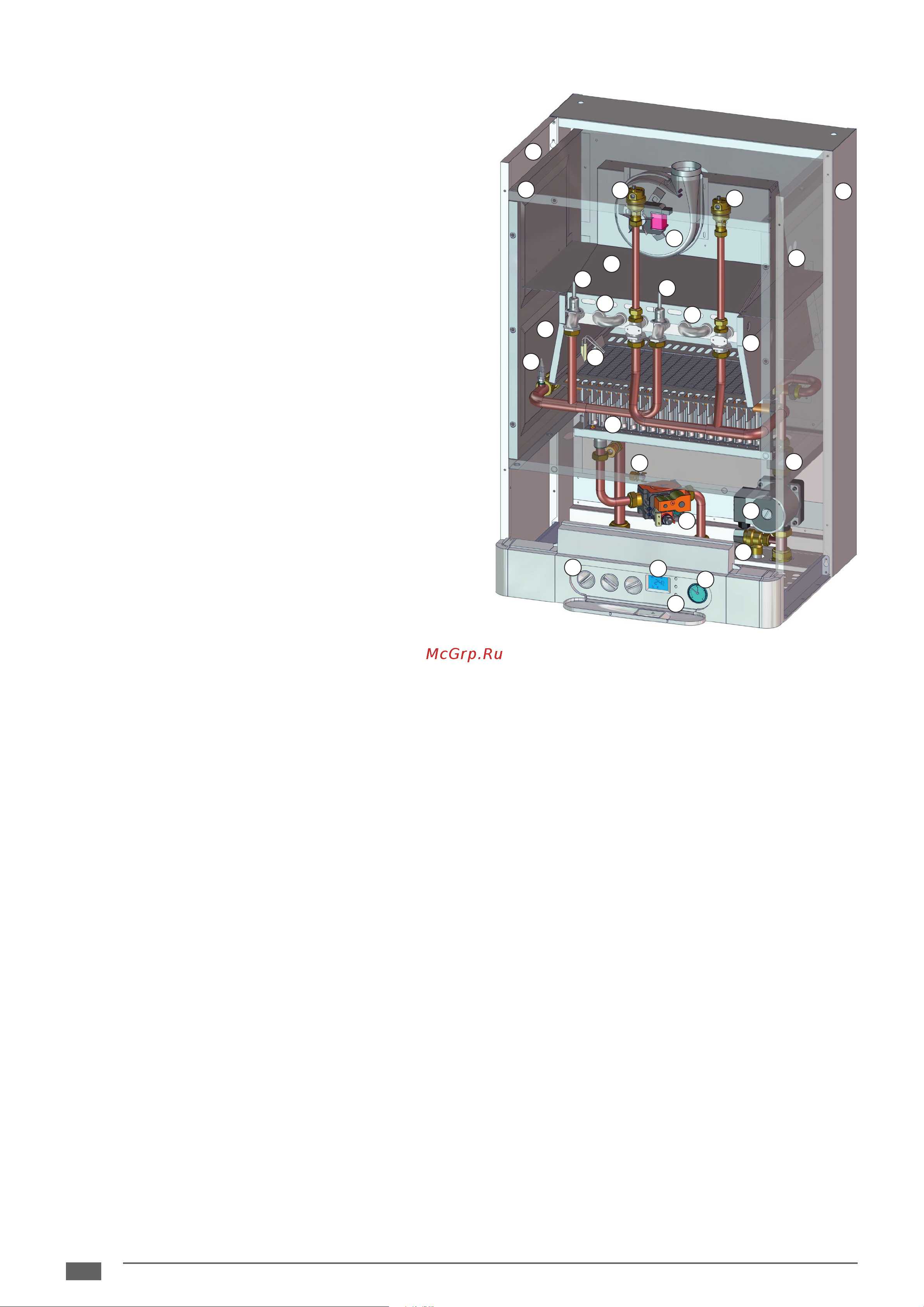

THERM DUO 43.A, DUO 43 T.A, DUO 43 FT.A
1. Рама котла
2. Маностат
3. Теплообменник (дымовые газы -
вода) 2 шт.
4. Камера сгорания
5. Проточный выключатель
6. Циркуляционный насос
7. Предохранительный клапан
8. Манометр
9. Многофункциональные кнопки
10. Поворотный переключатель
11. Дисплей
12. Газовый клапан
13. Экологическая горелка
14. Датчик температуры
отопительной воды
15. Электроды поджига
16. Изоляция камеры сгорания
17. Аварийный термостат 2 шт.
18. Сборник дымовых газов
19. Вентилятор дымовых газов
20. Воздуховыпускной клапан 2 шт.
21. Закрывающая камера
22. Облицовка котла
23. Напорный выключатель
THERM DUO 43 FT.A
12
1
2
3
5
6
7
8
9
10
11
13
14
15
16
17
18
20
21
22
23
4
19
3
17
20
