THERM DUO 43.A, DUO 43 T.A, DUO 43 FT.A
THERM DUO 43 T.A
Позиция Деталь
1 - Газовый клапан
2 - Экологическая горелка
3 - Теплообменник 2 шт.
4 - Циркуляционный насос
5 - Воздуховыпускной клапан 2 шт.
6 - Термостат дымовых газов
7 - Тягопрерыватель
8 - Датчик температуры отопительной воды
9 - Аварийный термостат 2 шт.
10 - Предохранительный клапан
11 - Проточный выключатель
12 - Вентилятор дымовых газов
A- Вход обратной воды G 1“
B - Выход отопительной воды G 1“
G - Вход газа G ¾“

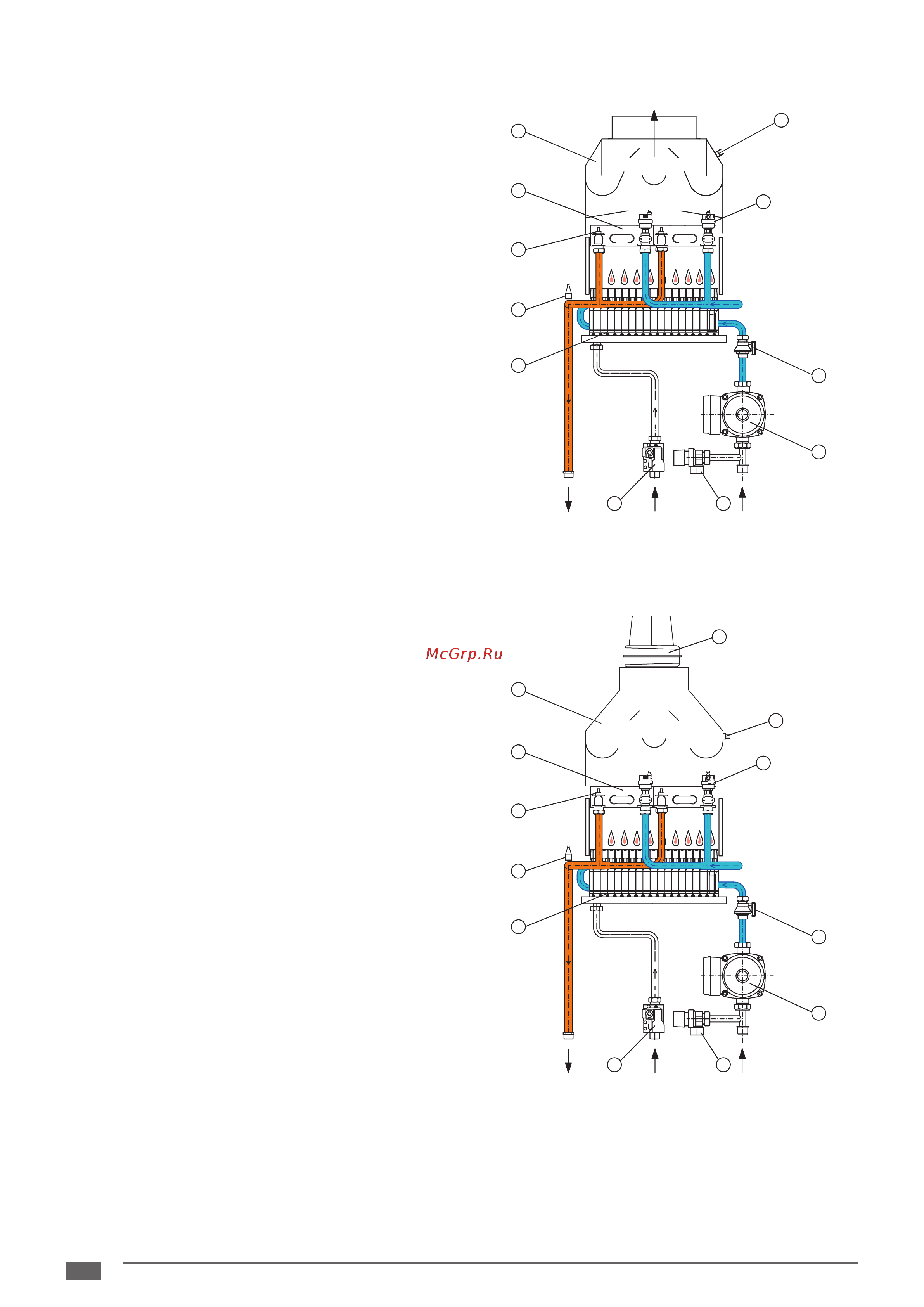

1.2.4 Принципиальные и функциональные гидравлические схемы (не предназначены для монтажа)
THERM DUO 43.A
Позиция Деталь
1 - Газовый клапан
2 - Экологическая горелка
3 - Теплообменник 2 шт.
4 - Циркуляционный насос
5 - Воздуховыпускной клапан 2 шт.
6 - Тягопрерыватель
7 - Термостат дымовых газов
8 - Датчик температуры отопительной воды
9 - Аварийный термостат 2 шт.
10 - Предохранительный клапан
11 - Проточный выключатель
12 - Напорный выключатель
A- Вход обратной воды G 1“
B - Выход отопительной воды G 1“
G - Вход газа G ¾“
VÝSTUP
TOPNÉ VODY
VSTUP
PLYNU
VSTUP
TOPNÉ VODY
1
2
3
4
5
6
7
8
9
10
11
B G A
B G A
VÝSTUP
TOPNÉ VODY
VSTUP
PLYNU
VSTUP
TOPNÉ VODY
1
2
3
4
5
6
7
8
9
10
11
12
