7
THERM DUO 43.A, DUO 43 T.A, DUO 43 FT.A

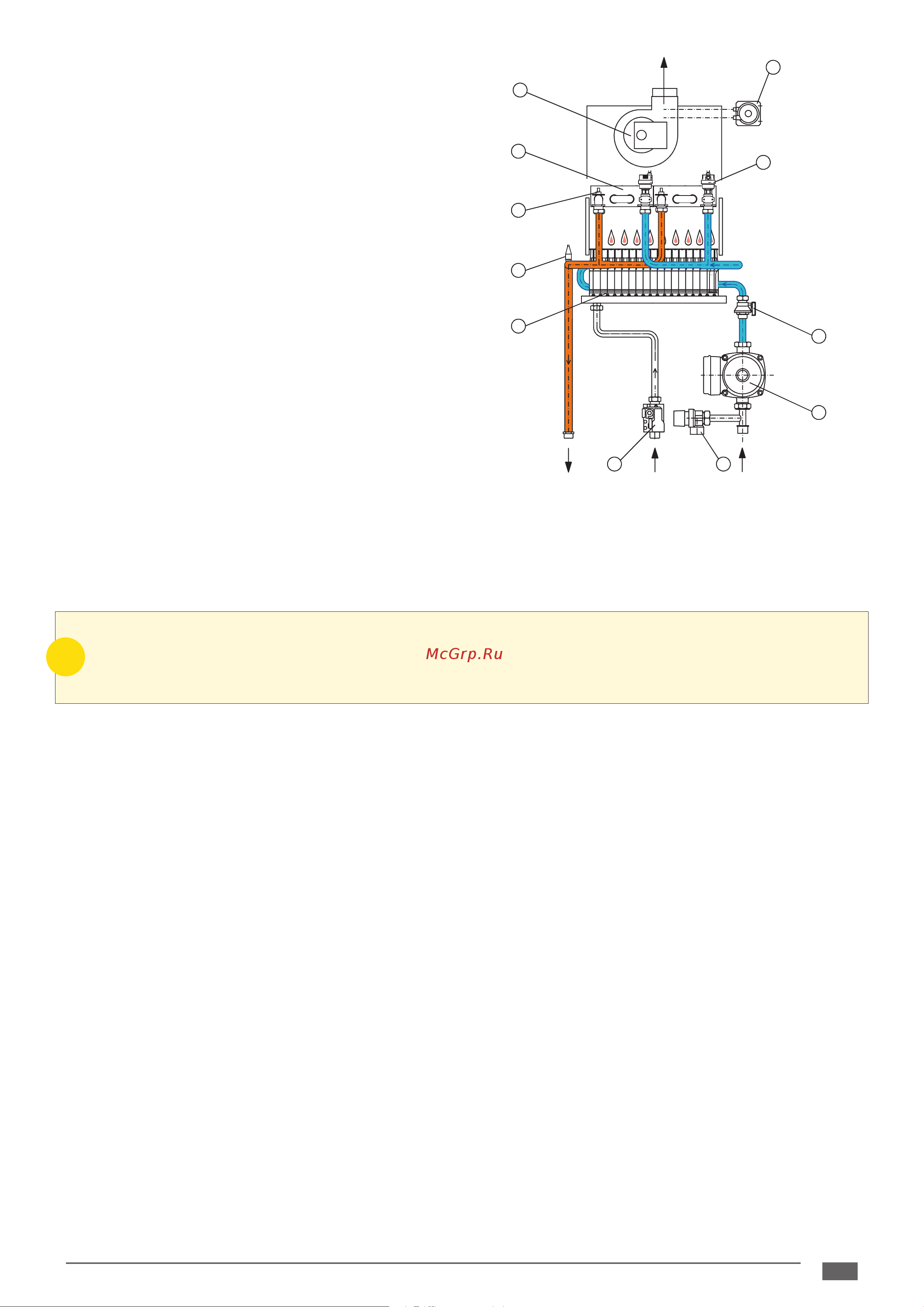

THERM DUO 43 FT.A
Позиция Деталь
1 - Газовый клапан
2 - Экологическая горелка
3 - Теплообменник 2 шт.
4 - Циркуляционный насос
5 - Воздуховыпускной клапан 2шт.
6 - Маностат
7 - Вентилятор дымовых газов
8 - Датчик температуры отопительной воды
9 - Аварийный термостат 2шт.
10 - Предохранительный клапан
11 - Проточный выключатель
A- Вход обратной воды G 1“
B - Выступ отопительной воды G 1“
G - Вход газа G ¾“
1.3 Безопасность эксплуатации
Котлы THERM оборудованы всеми предохранительными, аварийными и защитными элементами,
обеспечивающими полностью безопасную эксплуатацию котла. Если не смотря на это возникнет
нестандартное состояние, например из-за неквалифицированных действий, несоблюдения правил
регулярного контроля и ревизий котла и т.п., рекомендуем действовать следующим образом:
При запахе газа
закрыть кран подачи газа перед котлом
обеспечить вентиляцию помещения (окна, двери)
не манипулировать с электрическими выключателями
не манипулировать с открытым огнем - не курить!
погасить возможный горящий открытый огонь
немедленно пригласить сервисного специалиста
При запахе дымовых газов
выключить котёл
обеспечить вентиляцию помещения (окна, двери)
пригласить сервисного специалиста (запрещено эксплуатировать котёл до проверки сервисным специалистом)
При пожаре прибора
закрыть кран подачи газа перед котлом
отключить прибор от электрической сети
погасить огонь порошковым или углекислотным огнетушителем
пригласить сервисного специалиста (запрещено эксплуатировать котёл до проверки сервисным специалистом)
B G A
VÝSTUP
TOPNÉ VODY
VSTUP
PLYNU
VSTUP
TOPNÉ VODY
1
2
3
4
5
6
7
8
9
10
11
!
