12
THERM DUO 43.A, DUO 43 T.A, DUO 43 FT.A

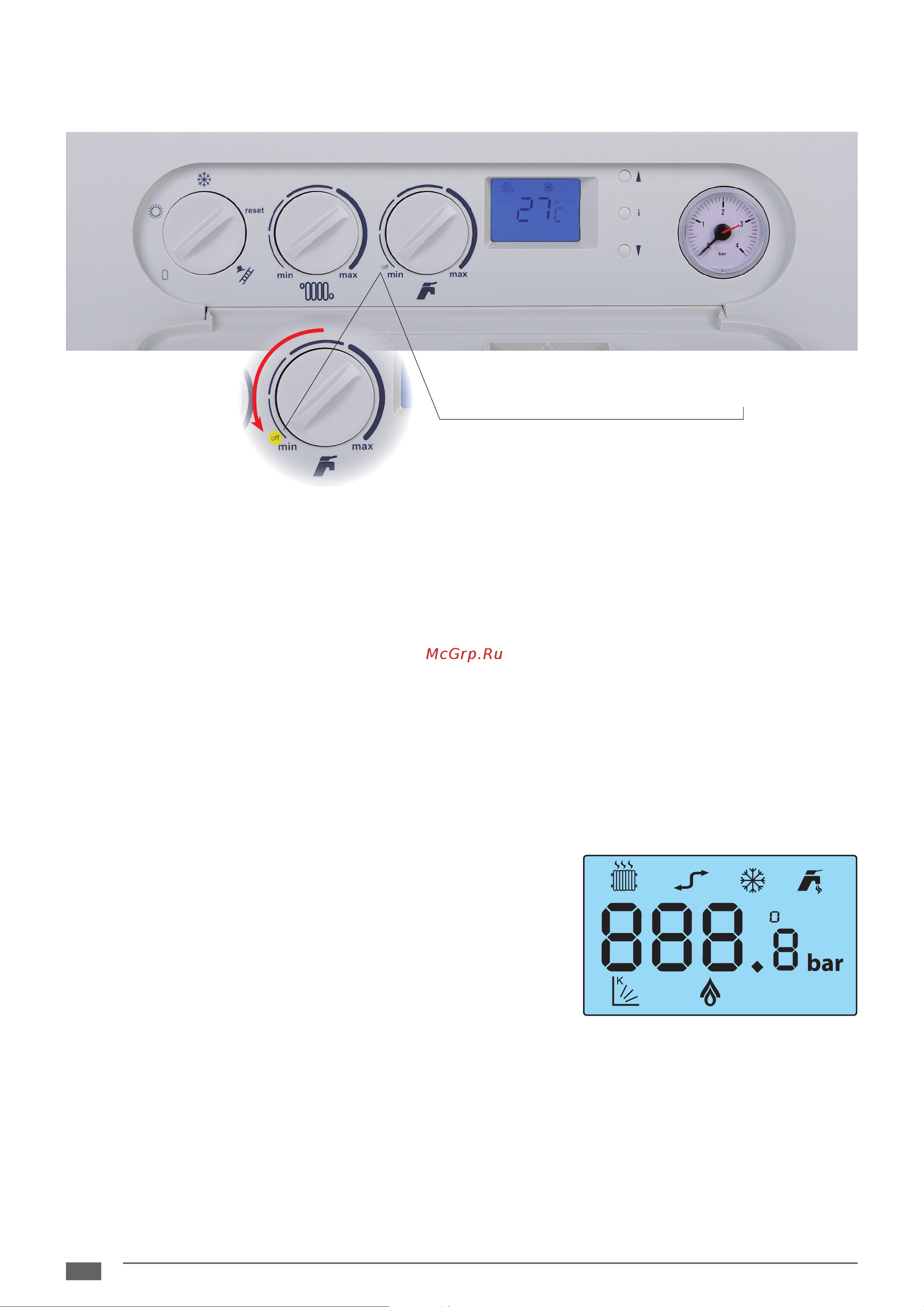

Выключение нагрева ГВС – установкой вращательного регулятора настройки пользователем температуры
горячего водоснабжения на выходе в крайнее левое положение (менее чем 10° траектории) можно полностью
выключить горячее водоснабжение.
Многофункциональные кнопки – предназначены для диагностики и настройки параметров котла, только для
сервисного техника, или для переключения информационных данных (см. далее).
Манометр – отображает измеренное давление воды в системе отопления.
reset
2.1.2 ЖК дисплей
Возможность выключения нагрева ГВС
Индикация настраиваемой температуры
При повороте кнопки настройки температуры системы отопления или ГВС начнет мигать соответствующий символ
режима и цифровое изображение температуры. В этом случае отображается значение настраиваемой в настоящий
момент температуры. После окончания настройки индикация настраиваемой температуры светится еще около
5 секунд. Вслед за этим появившиеся цифровые данные и символ снова отображают реальную температуру
установленного режима.
