Thermona THERM PRO 14 XZ.A [10/40] Устройство котлов
![Thermona THERM PRO 14 X.A [10/40] Устройство котлов](/views2/1820990/page10/bga.png)
10
1.5

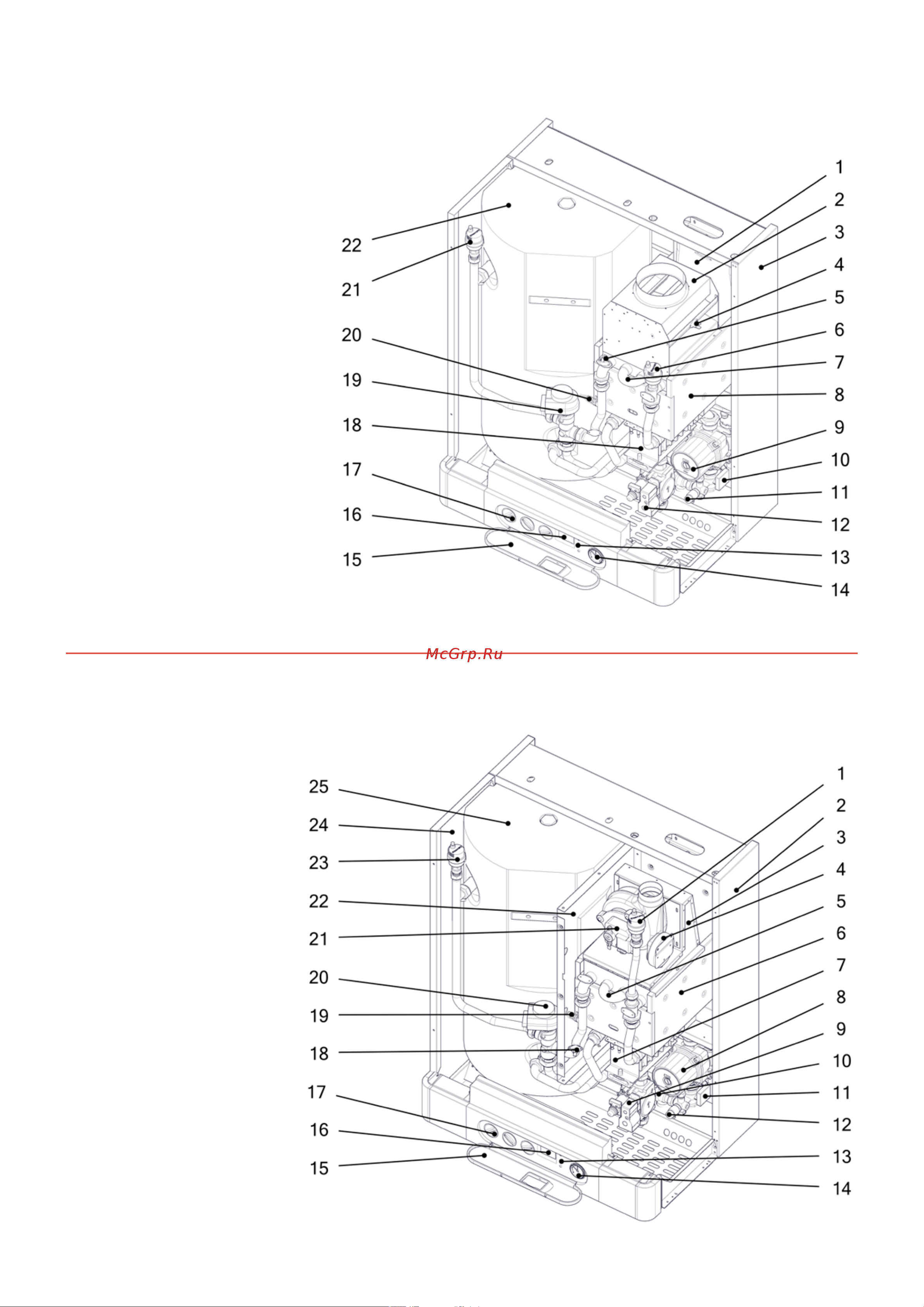

1. Расширительный резервуар отопления
2. Прерыватель тяги
3. Рама котла
4. Термостат продуктов горения
5. Аварийный термостат
6. Воздуховыпускной клапан
7. Теплообменник (дымовые газы - вода)
8. Камера сгорания
9. Насос
10. Проточный выключатель
11. Сливной вентиль
12. Газовый вентиль
13. Многофункциональные кнопки
14. Манометр
15. Дверцы панели управления
16. Дисплей
17. Вращательные регуляторы
18. Низконоксовая горелка
19. Трехходовой вентиль
20. Термодатчик отопления
21. Воздуховыпускной клапан
22. Резервуар ГВС
THERM PRO 14 KX.A
-
THERM PRO 14 TKX.A
-
1. Воздуховыпускной клапан
2. Рама котла
3. Сборник дымовых газов
4. Маностат
5. Теплообменник (дымовые газы -
вода)
6. Камера сгорания
7. Низконоксовая горелка
8. Насос
9. Газовый вентиль
10. Предохранительный вентиль
11. Проточный выключатель
12. Сливной вентиль
13. Многофункциональные кнопки
14. Манометр
15. Дверцы панели управления
16. Дисплей
17. Вращательные регуляторы
18. Аварийный термостат
19. Термодатчик отопления
20. Трехходовой вентиль
21. Вентилятор
22. Закрывающая камера
23. Воздуховыпускной клапан
24. Боковина облицовки
25. Резервуар ГВС
