Thermona THERM PRO 14 XZ.A [12/40] Therm pro 14 tx a
![Thermona THERM PRO 14 X.A [12/40] Therm pro 14 tx a](/views2/1820990/page12/bgc.png)
12

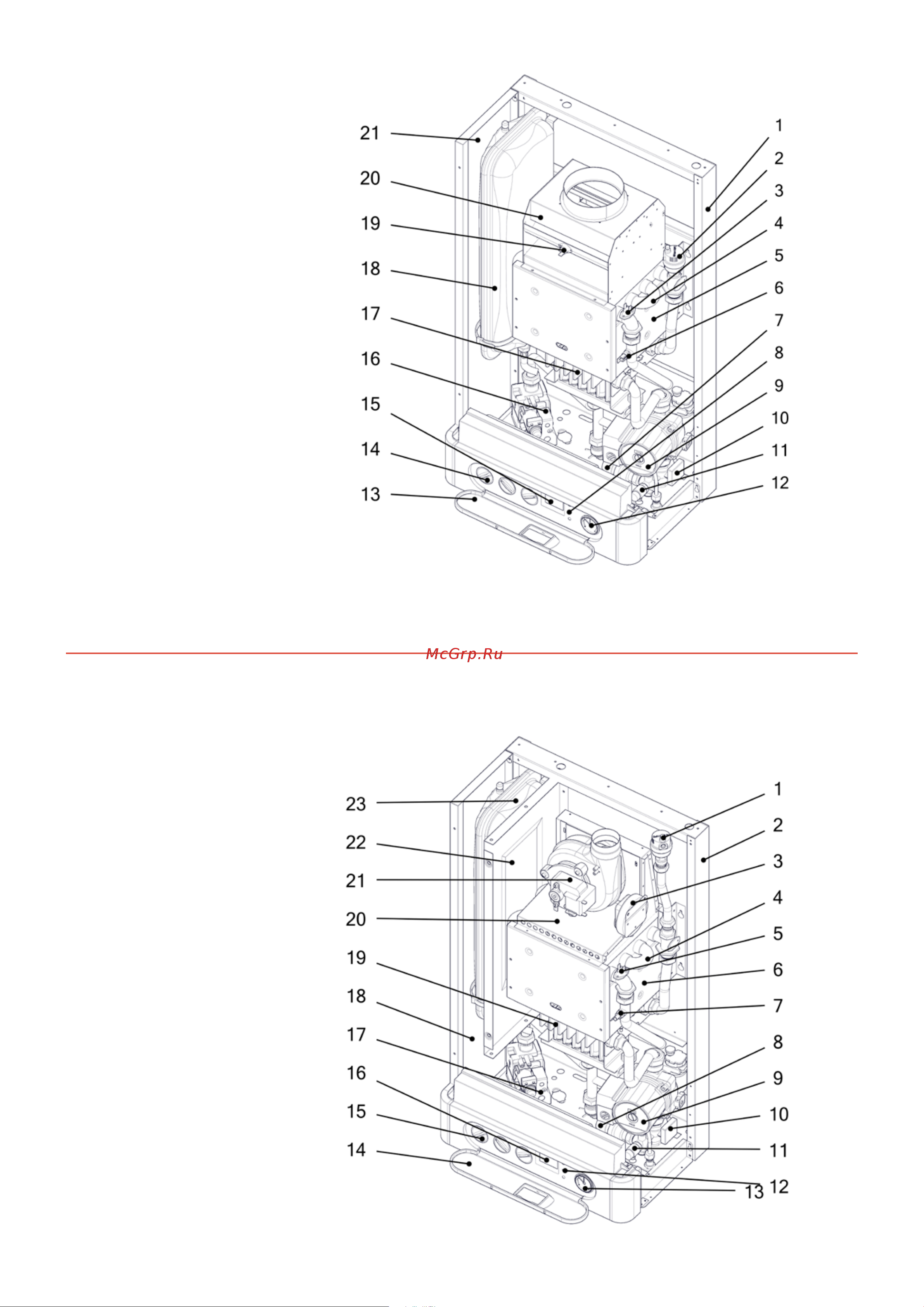

1. Рама котла
2. Воздуховыпускной клапан
3. Аварийный термостат
4. Теплообменник (дымовые газы - вода)
5. Камера сгорания
6. Термодатчик отопления
7. Предохранительный вентиль
8. Многофункциональные кнопки
9. Насос
10. Проточный выключатель
11. Сливной вентиль
12. Манометр
13. Дверцы панели управления
14. Вращательные регуляторы
15. Дисплей
16. Газовый вентиль
17. Низконоксовая горелка
18. Расширительный резервуар отопления
19. Термостат продуктов горения
20. Прерыватель тяги
21. Боковина облицовки
THERM PRO 14 X.A
THERM PRO 14 TX.A
1. Воздуховыпускной клапан
2. Рама котла
3. Маностат
4. Теплообменник (дымовые газы - вода)
5. Аварийный термостат
6. Камера сгорания
7. Термодатчик отопления
8. Предохранительный вентиль
9. Насос
10. Проточный выключатель
11. Сливной вентиль
12. Многофункциональные кнопки
13. Манометр
14. Дверцы панели управления
15. Вращательные регуляторы
16. Дисплей
17. Газовый вентиль
18. Боковина облицовки
19. Низконоксовая горелка
20. Сборник дымовых газов
21. Вентилятор
22. Закрывающая камера
23. Расширительный резервуар отопления
