Thermona THERM 20 LXZ.A [30/40] Решение отвода дымовых газов для версии турбо 20 и 28 tcx a tlx a tlxz a

    :

 



  -    - 

60/100 мм 3 м 3 м

80/125 мм 12 м 12 м

2 x 80 мм 10 м + 10 м (вход + выход) 10 м + 10 м (вход + выход)

3.10       „“ (20  28 TCX.A, TLX.A, TLXZ.A)

Отвод дымовых газов для этих типов котлов решается с помощью поставляемой производителем

сертифицированной системы отвода дымовых газов. Трасса дымовых газов должна быть расположена так, чтобы

всегда мог быть отведен возможный конденсат из дымовых газов. Для этого предназначены специальные фланцы

или вставки отвода конденсата. В общем удаление дымовых газов всегда нужно исполнить так, чтобы конденсат ни

в коем случае не затекал в вентилятор или котёл! Для контроля трассы дымовых газов необходимо предусмотреть

соответствующее ревизионное отверстие.

       -  !

Для котлов в модельного ряда 20 и 28 исполнении ТУРБО утверждены следующие способы отвода дымовых газов:

а) коаксиальный дымовой канал диаметром 60/100 мм

б) коаксиальный дымовой канал диаметром 80/125 мм

в) раздельный дымовой канал диаметром 2 х 80 мм

Первое колено в случае горизонтального отвода дымовых газов уже включено в максимальную длину дымового канала.

Второе и возможное последующее колено укорачивает максимальную длину на:

0,5 м - колено 45°

0,75 м - колено 90°

   

      - 80 .

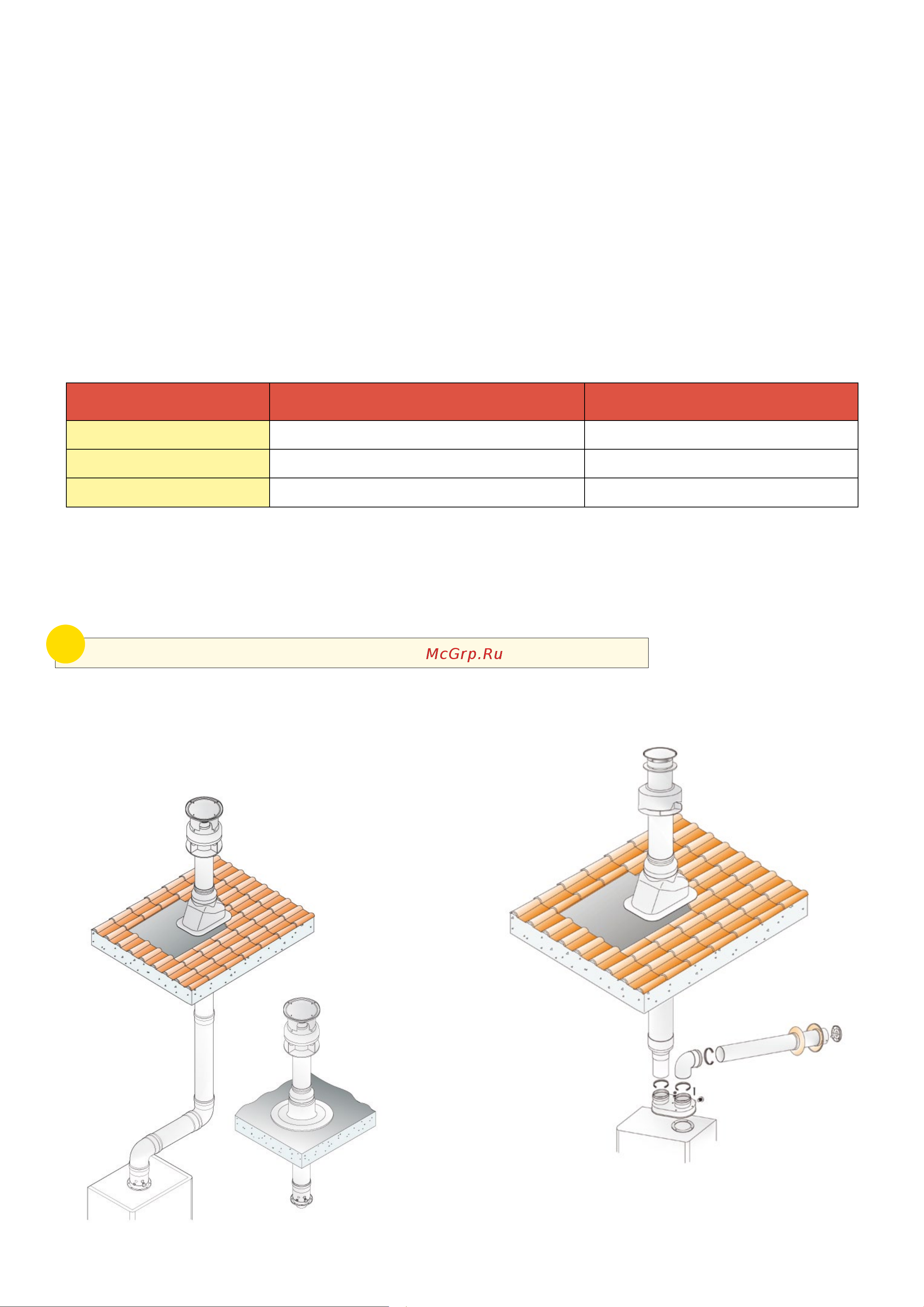

Коаксиальная система (60/100, 80/125)

Раздельная система (2х80)
