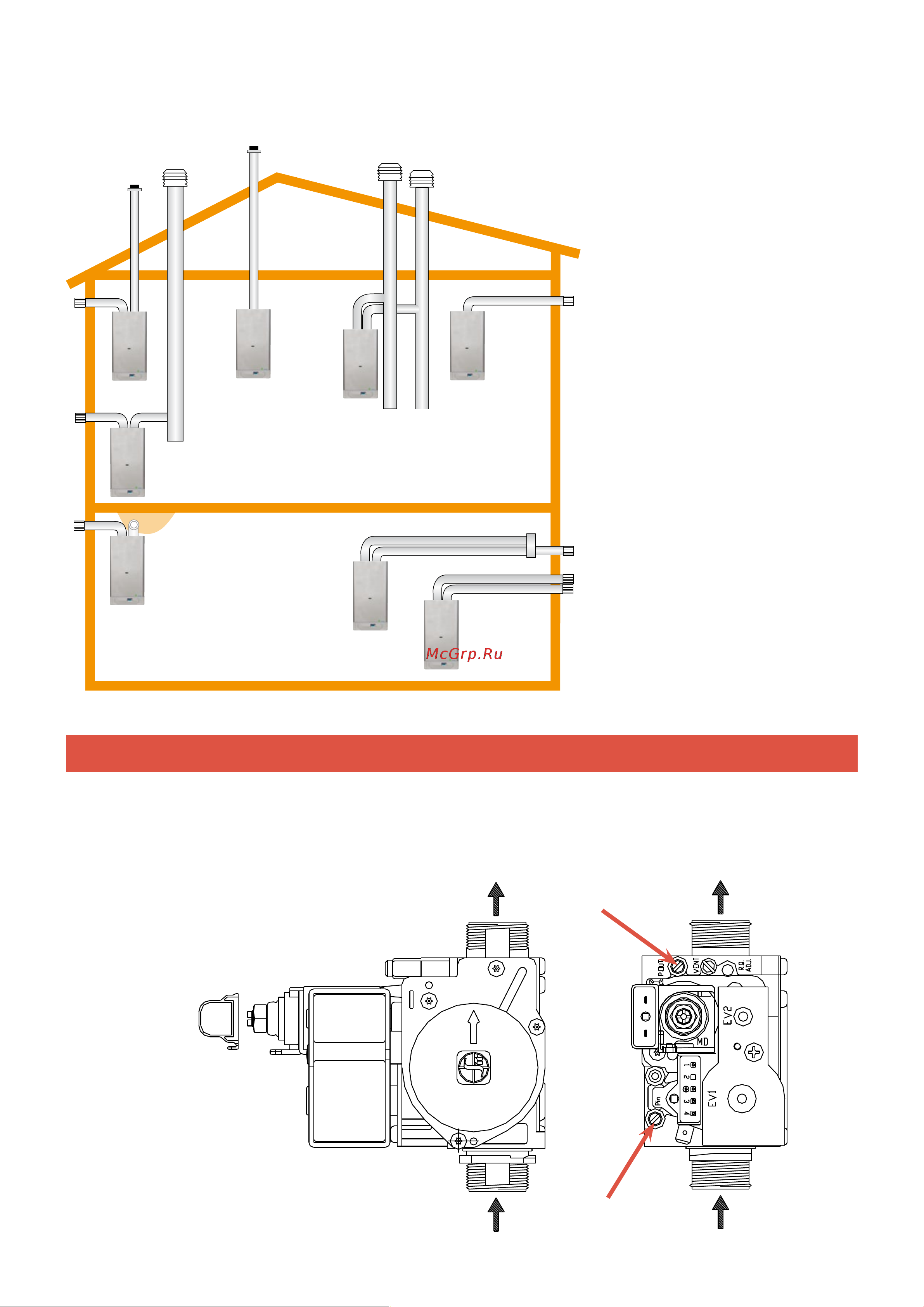

Thermona THERM 20 LXZ.A [32/40] Варианты инсталляции котла

3.13   

Давление газа на

выходе

Давление газа на

входе

4.    

4.1   SIT 845 SIGMA - 

Газовая арматура SIT 845 SIGMA оборудована двумя выходными насадками для измерения давления газа (см.

рисунок). Насадки стандартно оборудованы запорными винтами, которые откручиваются при измерении. По окончании

измерения необходимо тщательно зажать запорные винты (рекомендуемый момент зажатия 1 Нм).

:

- Соосное горизонтальное испол-

нение с выводом в наружную стену.

Трубы могут быть спарены, выводы кон-

центричны или расположены настолько

близко друг к другу (расположение вну-

три квадрата со стороной 50 см), что для

них действуют одинаковые погодные

условия.

- Соосное вертикальное исполне-

ние с выводом на крышу. Трубы могут

быть спарены, выводы концентричны

или расположены настолько близко

друг к другу (расположение внутри

квадрата со стороной 50 см, расстоя-

ние между плоскостями двух отверстий

должно быть менее 50 см), что для них

действуют одинаковые погодные усло-

вия.

- Раздельное подсоединение к

двум трубам в общей шахте. Выводы

шахт концентричны или расположены

настолько близко друг к другу (располо-

жение внутри квадрата со стороной 50

см), что для них действуют одинаковые

погодные условия.

- Отдельные трубы с выводом в

наружную стену или на крышу, в зонах

разных давлений, но ни в коем случае

не в две противоположные стены.

- Раздельное подсоединение с от-

водом продуктов горения в отдельный

или общий дымоход. Привод воздуха

для горения через наружную стену.
