THERM TRIO 90, TRIO 90 T
THERM TRIO 90
Позиция Деталь
1 - Газовый клапан 2 шт.
2 - Экологические горелки
3 - Теплообменник 3 шт.
4 - Циркуляционный насос 2 шт.
5 - Воздуховыпускной клапан 3 шт.
6 - Тягопрерыватель
7 - Термостат дымовых газов
8 - Датчик температуры отопительной воды
9 - Аварийный термостат 3 шт.
10 - Предохранительный клапан
11 - Проточный выключатель 2 шт.
12 - Напорный выключатель
A- Вход обратной воды G 1 ½“
B - Выход отопительной воды G 1 ½“
G - Вход газа G 1 ¼“
B G A

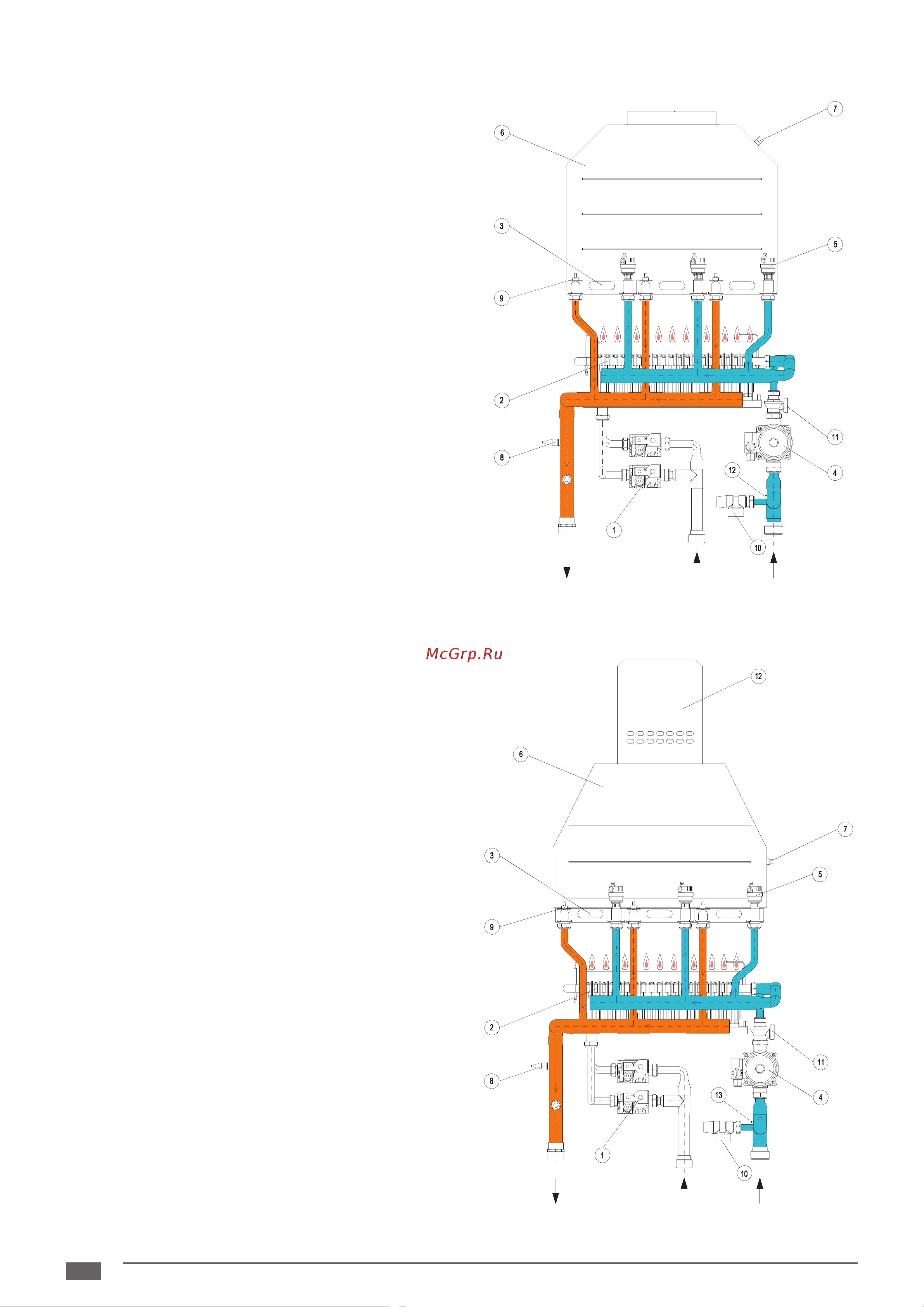

1.2.4 Принципиальные и функциональные гидравлические схемы (не предназначены для монтажа)
THERM TRIO 90 T
Позиция Деталь
1 - Газовый клапан 2 шт.
2 - Экологические горелки
3 - Теплообменник 3 шт.
4 - Циркуляционный насос 2 шт.
5 - Воздуховыпускной клапан 3 шт.
6 - Тягопрерыватель
7 - Термостат дымовых газов
8 - Датчик температуры отопительной воды
9 - Аварийный термостат 3 шт.
10 - Предохранительный клапан
11 - Проточный выключатель 2 шт.
12 - Вентилятор дымовых газов
13 - Напорный выключатель
A- Вход обратной воды G 1 ½“
B - Выход отопительной воды G 1 ½“
G - Вход газа G 1 ¼“
B G A
