Firmware V 6.8

температуры отопительной воды от наружной температуры). Может быть использована и комбинированная

регуляция. .

Для регулирования по комнатной температуре в распоряжении потребителя целый ряд термостатов регулирующих

и переключающих, например, PT 22, PT 32, BPT 32, PT 32GST, BPT 32GST или регуляторы серии OpenTherm,

например, PT 59Х. Термостаты к котлу присоединяются на входные клеммы (контуры 24В=). Комнатный

регулятор серии OpenTherm подключается согласно электрической схемы.

Контроллер силы тока (реле разгрузки) HJ103TRX – это устройство для временного отключения или снижения

мощности электрокотла на время, когда включены другие приборы с высокой потребляющей мощностью

(например, проточная водогрейная колонка, стиральная машина, посудомоечная машина, электроплита и т.п.).

Такое устройство применяется для того, чтобы не устанавливать излишне сильный главный предохранитель.

Контроллер силы тока подключается на клеммы, относящиеся к соответствующим реле (согласно электросхемы

соединения). Размер мощности, отключаемой разъединительными реле контроллера силы тока, настраивается

путем изменения параметров через панель управления (от нуля до максимума).

Погодозависимoe (эквитермическое) регулирование

В случае применения погодозависимой регуляции температурa отопительной воды регулируется в зависимости от

наружной температуры. Регулировка происходит в соответствии с графиком зависимости наружной температуры

и температуры отопительной воды. График зависимости температур составляется с учетом запроектированных,

расчетных или вычисленных теплопотерь объекта. У регуляции нет обратной связи, которая бы учитывала,

например, большее остывание одной стороны дома из-за ветра или большее нагревание солнечной стороны.

Поэтому такой тип регуляции не может обеспечить точное регулирование температур всех частей дома. Настройку

наклона (коэффициента) кривой рекомендуем сделать по самой холодной части объекта и в самых теплых

помещениях установить дополнительные термоголовки на радияторах.

Соединение котла с комнатным термостатом и наружным датчиком Therm Q01 позволяет использовать

погодозависимое регулирование, что дает дополнительную экономию денежных средств за электрическую

энергию. Котел THERM EL, кроме того, способен «сотрудничать» и с регуляторами, которые держать связь через

коммуникационный протокол OpenTherm без необходимости применять коммуникационный интерфейс – разъемы

для подключения уже на плате автоматики котла.

Наклон и сдвиг эквитермических кривых можно менять в сервисном меню автоматики котлов THERM EL.

Регулирование в зависимости от температуры эталонного помещения

Контролируется температурa только в избранном помещении и в зависимости от нее регулируется температура

всей квартиры или дома. В остальных помещениях, где теплопотери другие, температура будет отличаться, пока в

них не будут установлены, например, на радиаторах терморегуляционные головки. Преимущество этого метода в

большей гибкости регуляции.

В случае включения в котловую автоматику температурного датчика, расположенного в эталонном помещении,

управляющую автоматику можно использовать, как несложный комнатный регулятор (настраивается в меню – режим

отопления Prt).

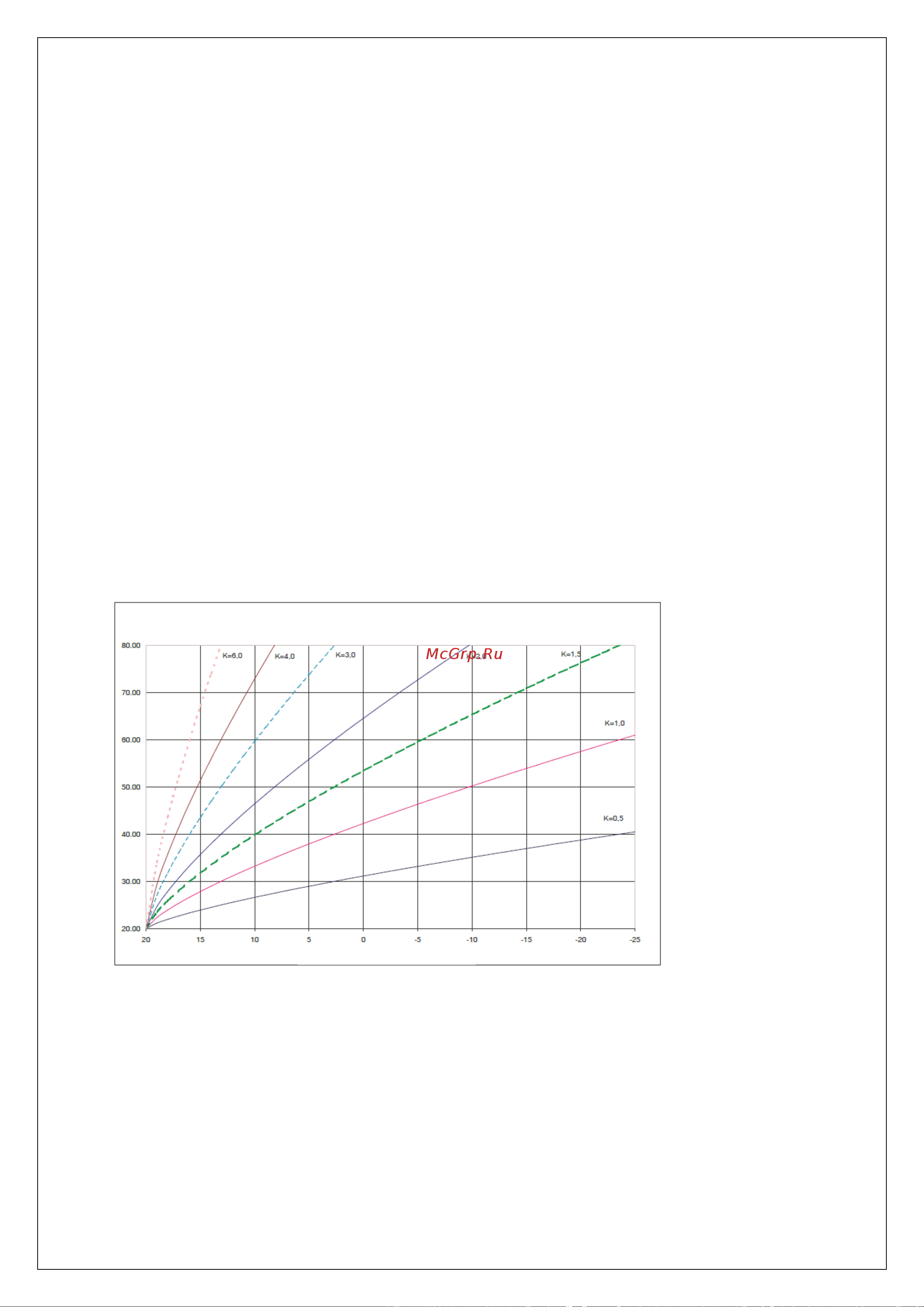

Температура отопительиой воды

°С

Наружная температура °С
