![Thermona THERM EL 5 [41/78] 2 ой инфоэкран отображение состояния двоичных входов и модема gsm](/img/pdf.png)
Thermona THERM EL 5 [41/78] 2 ой инфоэкран отображение состояния двоичных входов и модема gsm
![Thermona THERM EL 5 [41/78] 2 ой инфоэкран отображение состояния двоичных входов и модема gsm](/views2/1821345/page41/bg29.png)
Firmware V 6.8
41
11 КОМ. КАСКАДА неисправность коммуникации между котлами каскада, которую определил ведомый котёл
каскада. Если одновременно присутствует несколько неисправностей, все они отображаются последовательно с
паузой прибл. одна секунда. При возникновении сообщения о сбое осуществляется автоматический переход
отображения из исходного экрана в отображение неисправности.

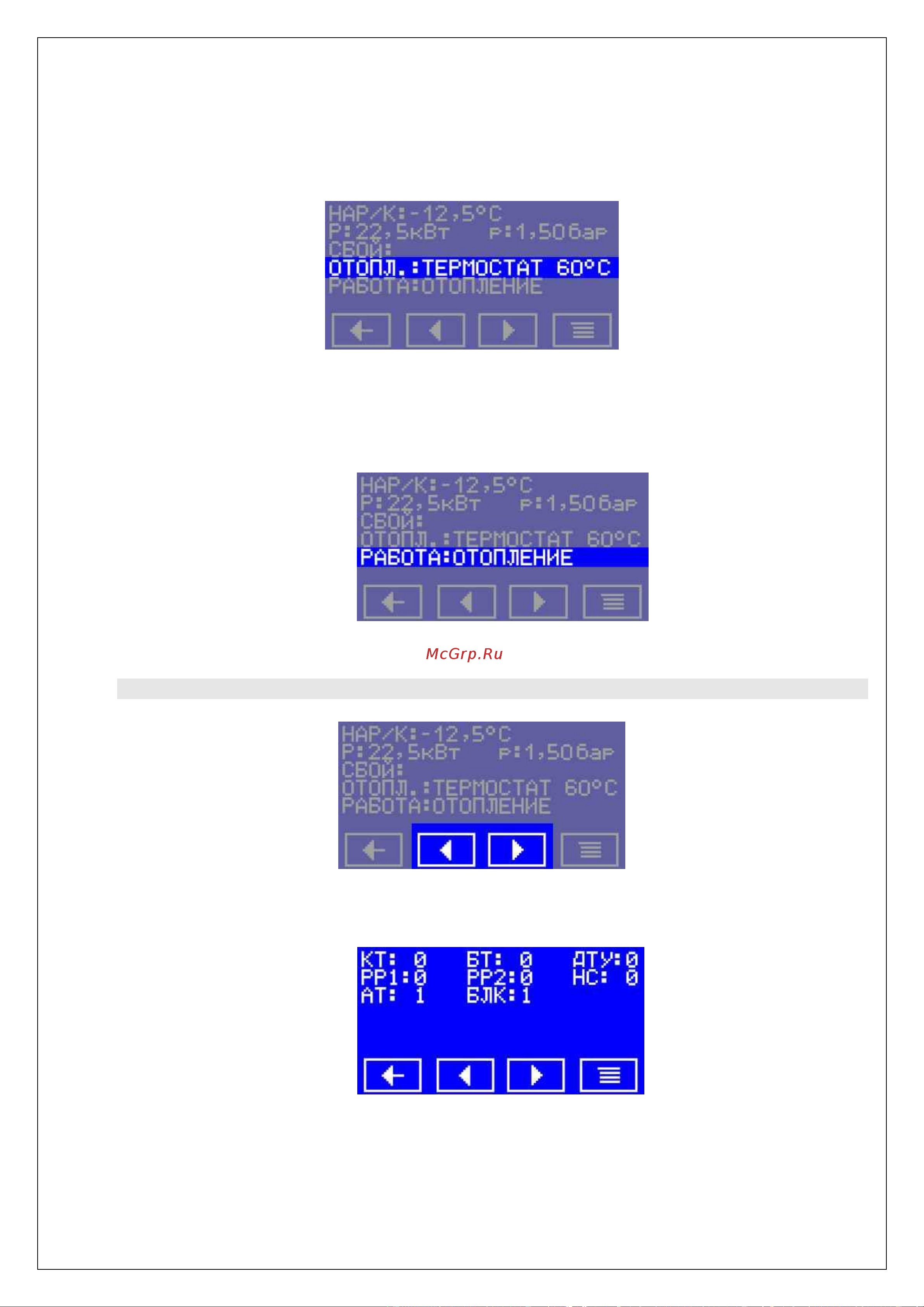

Отображается некоторая из следующих надписей:
ВЫКЛЮЧЕНО
ТЕРМОСТАТ
ЭКВИТЕРМ
КОМН. ТЕМП.
OT/+
OT/-
КАС. SLAVE
ОТОПЛЕНИЕ: АКТУАЛЬНЫЙ РЕЖИМ РАБОТЫ ОТОПЛЕНИЯ
Отображаемый режим – это действительный актуальный режим. Учитывайте первоочередность встроенного
регулятора ОТ/ + и возможную неисправность датчика НАР/К.
Возможности:
ВЫКЛЮЧЕНО
ОТОПЛЕНИЕ
НАГРЕВ ГВС
ПРОТИВОЗАМ.
РАБОТА: АКТУАЛЬНЫЙ РАБОЧИЙ РЕЖИМ КОТЛА
2-ой инфоэкран – Отображение состояния двоичных входов и модема GSM
КНОПКИ ПЕРЕМЕЩЕНИЯ МЕЖДУ ИНФОРМАЦИОННЫМИ ЭКРАНАМИ
Второй инфоэкран содержит информацию о состоянии двоичных входов.
2-ой ИНФОЭКРАН
Цифра 0 за соответствующим сокращением означает вход без напряжения (разомкнутый контакт), цифра 1 означает
вход под напряжением (замкнутый контакт).
