Firmware V 6.8
42
Сокращения:
КТ термостат помещения
БТ термостат бойлера (внешнего бойлера ГВС)
АДУ общее дистанционное управление (более низкий тариф для эл. счётчика с двумя тарифами)
РР1 вход для разгрузочного реле 1
РР2 вход для разгрузочного реле 2
НС ночной режим
АТ аварийный термостат
БЛК блокада 2
Если котёл оборудован модулем GSM и коммуникация с этим модулем разрешена в сервисном меню, на 2
информационном экране мы найдём и строку состояния модуля.

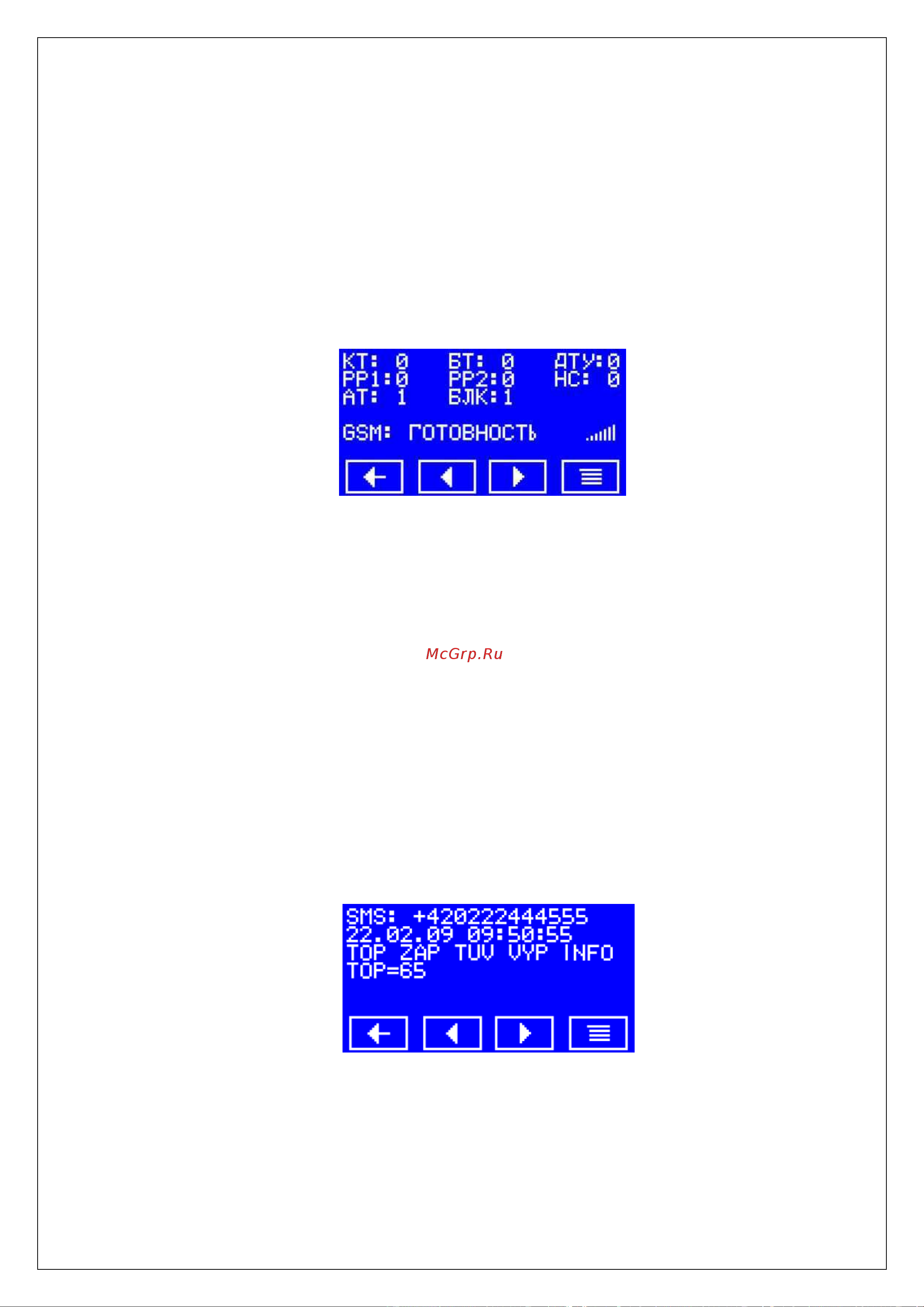

2-ой ИНФОРМАЦИОННЫЙ ЭКРАН МОДУЛЯ GSM
Возможные состояния модуля GSM:
ПОИСК МОДУЛЯ после включения, плата автоматики пытается установить связь с модулем GSM
ИНИЦИАЛИЗАЦИЯ конфигурация найденного модуля, регистрация в сети оператора
ЗАБЛОКИРОВАНО регистрация в сети оператора не проведена – не вложена карта SIM или задан
неправильный PIN
ГОТОВНОСТЬ модуль зарегистрирован в сети оператора, осуществляет мониторинг входящих звонков,
регулярно переходит к контролю полученных SMS
ОТПРАВЛЯЕТ SMS отправка SMS или после звонка с известного телефонного номера, или после получения
SMS с запросом на ответ
КОНТРОЛЬ SMS регулярный контроль полученных SMS
В конце строки состояния (если модуль правильно зарегистрирован в сети оператора) отображается икона с
качеством сигнала.
Только в случае разрешенной коммуникации с модулем GSM можно перейти кнопкой вправо еще в 3 инфоэкран,
где можно найти информацию о последнем полученном сообщении SMS или о последнем звонке.
3-ий ИНФО ЭКРАН С ПОСЛЕДНИМ ПОЛУЧЕННЫМ SMS СООБЩЕНИЕМ
Если полученное сообщение длиннее места на экране, его остаток можно отобразить на следующем экране.
В исходный экран можно перейти нажатием кнопки возврата.
