• Для подключения могут использоваться резиновые

соединительные кабели (типа H05RR-F с зелено-

желтым защитным проводом), ПВХ изолированные

соединительные кабели (типа H05VV-F с зелено-желтым

защитным проводом), а также другие равноценные кабели

или кабели лучшего качества.

• Следите, чтобы при монтаже кабель не оказался зажат и

не попадал на острые края.

• Длина присоединительного кабеля

должна составлять

не менее 1,5 м, чтобы прибор можно было без труда

подключить, прежде чем вы задвинете его в монтажный

проем.

• Защитный провод заземления со стороны прибора должен

быть длиннее остальных проводов на 10 мм, чтобы при

натяжении кабеля он отсоединялся после проводов под

напряжением.

Процесс подключения

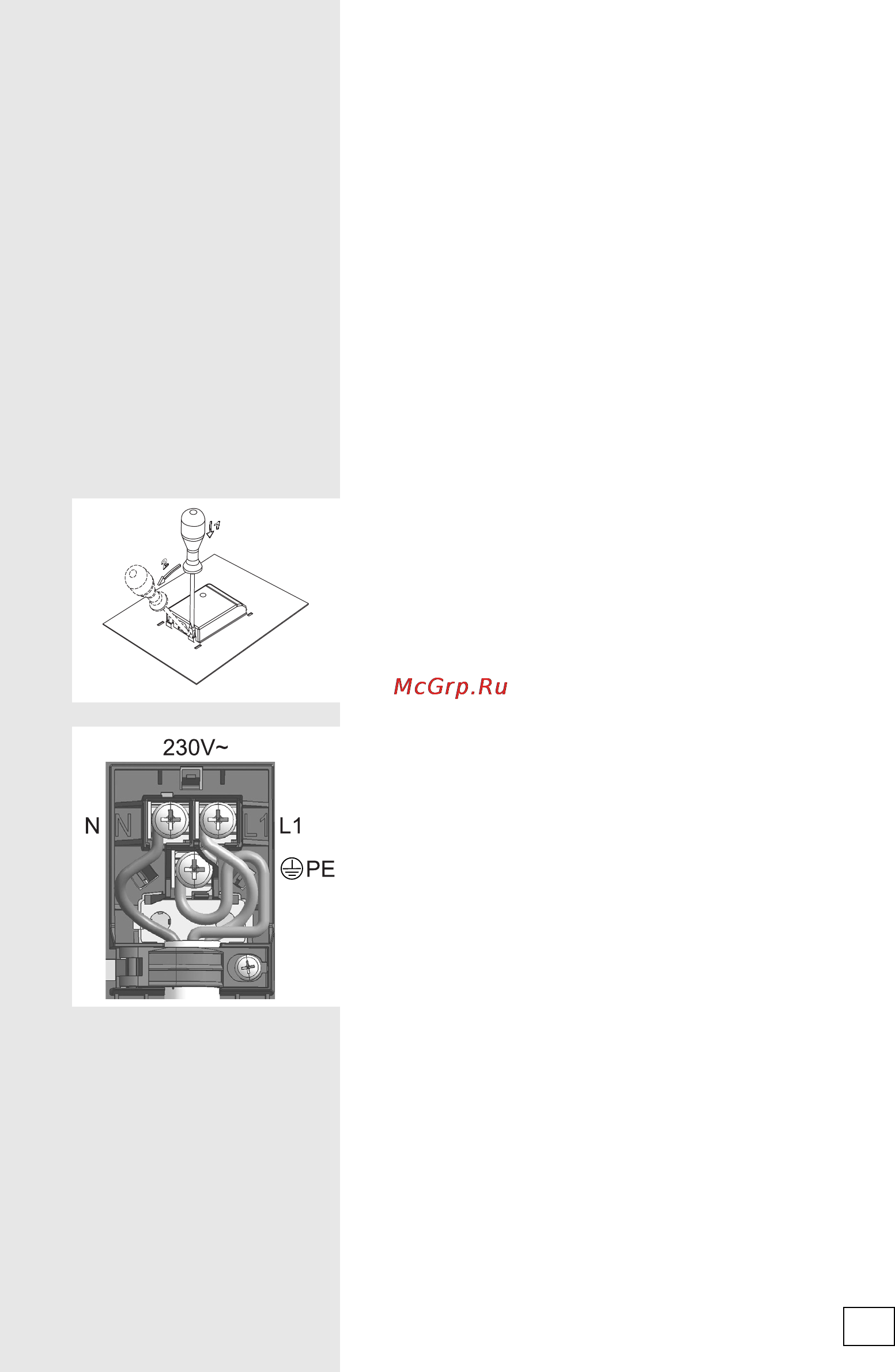

• На задней стенке прибора откройте

крышку клеммной

колодки, для чего отверткой подденьте защелки, как

показано на крыше колодки.

• Присоединительный кабель обязательно проложите

через зажим, предотвращающий избыточное натяжение

кабеля. Если зажим не установлен, расположите его так,

чтобы одним краем он накладывался на корпус клеммной

колодки.

• Подсоединение производится согласно одной из

приведенных схем. В зависимости от напряжения

в сети

поставьте перемычки соответствующим образом.

• Винты кабельного зажима крепко затяните и закройте

крышку колодки.

Цвета проводов

L1, L2, L3 = провода, подводящие напряжение. Как правило,

цвета проводов: черный, черный, коричневый.

N = нейтральный провод. Обычно цвет провода синий.

Обратите внимание на правильное N-подключение!

PE = защитный провод заземления. Цвет провода — зелено-

желтый.
