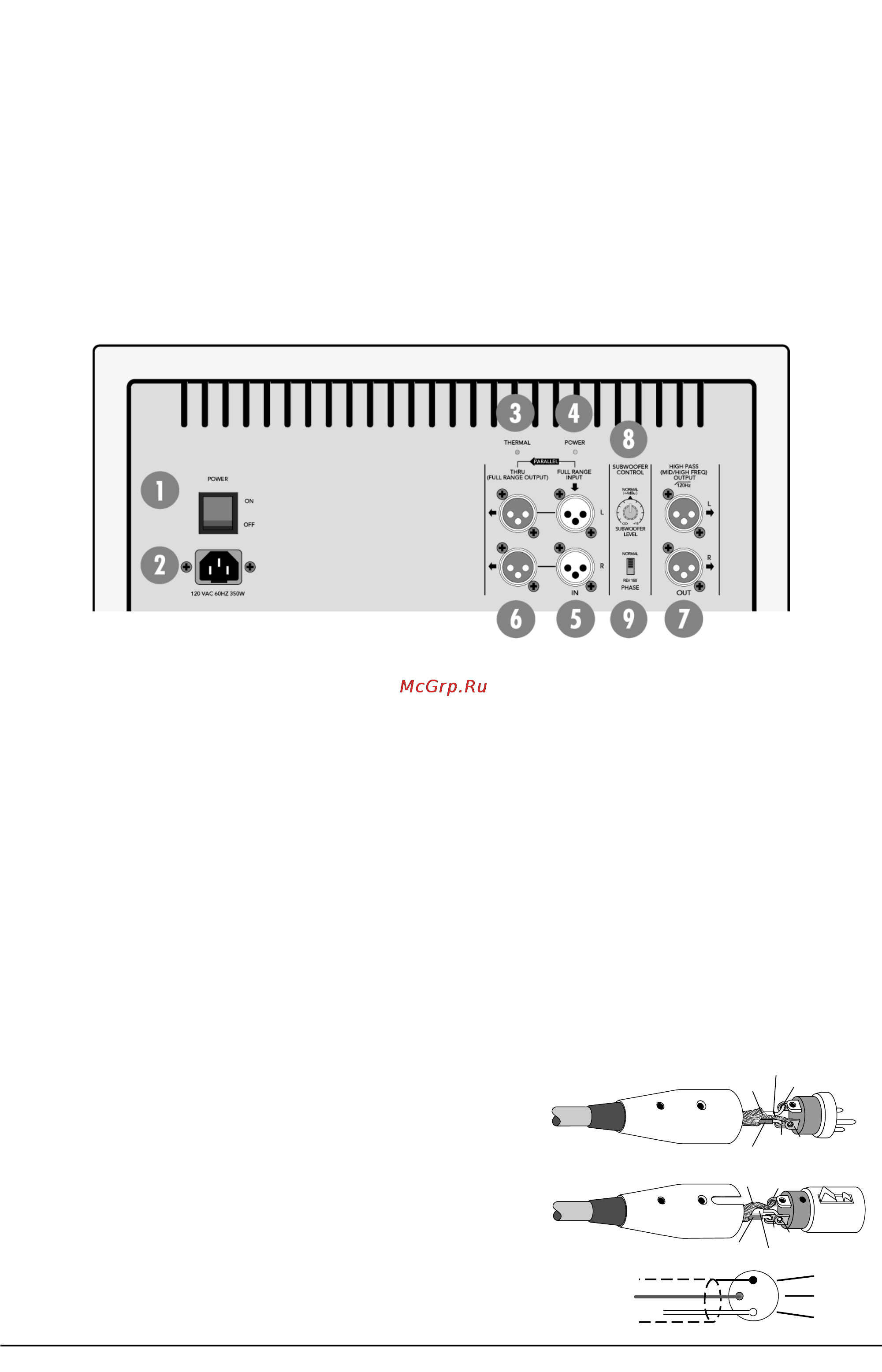

Введение SRS1500 является мощной активной субвуферной системой Она оборудована высококачественным 15 излучателем со специ альной схемой усиления Система размещена в отдельном компактном кабинете со встроенным управлением и усилительной схе мотехникой Коммутация и установка SRS1500 несложны На систему подается стереофонический сигнал линейного уровня через входные разъемы XLR F Сквозные разъемы XLR М THRU предназначены для последовательного цепочного подключения нескольких ка бинетов SRS1500 Встроенный кроссовер разделяет высоко и низкочастотные полосы сигнала и направляет высокочастотный сигнал на отдельные выходы XLR М HIGH PASS Они служат для подключения полнодиапазонных активных систем типа SRM450 или усилителей пассивных систем типа М 1400i и С300 Кнопка PHASE дает возможность реверсирования фазы динамиков пол нодиапазонных систем на 180 градусов Регулятором SUBWOOFER LEVEL устанавливается баланс между субвуфером и остальны ми системами громкоговорителей Встроенный усилитель обеспечивает выходную мощность 600 Вт Модуль усилителя размещен на массивном радиаторе Это сни жает необходимость в вентиляторах увеличивает срок службы и время между периодами обслуживания Одним из преимуществ встроенного усилителя является уменьшение длины коммутационных кабелей между усилителем и динамиком Корпус собран из 18 мм толстой многослойной березовой фанеры Для удобства транспортировки на каждой стороне корпуса предусмотрены ручки Тыльная панель 1 Выключатель POWER Выключатель питания Перед включением не забывайте минимизировать входной сигнал 2 Разъем сетевого шнура 3 Индикатор THERMAL SRS1500 имеет схему термозащиты контролирующую внутреннюю температуру усилителя и радиатора При повышении температуры свыше допустимого уровня сигнал мьютируется и загорается индикатор THERMAL При последую щем остывании внутренних устройств до допустимого уровня схема термозащиты отключается и продолжается обычная работа 4 Индикатор POWER Индикатор питания светящийся зеленым цветом при включении питания Синий индикатор лицевой пане ли выполняет такую же функцию 5 Разъемы FULL RANGE INPUT Разъемы XLR F для подачи симметричного сигнала линейного уровня от микшера или других источников сигналов 6 Разъемы THRU FULL RANGE OUTPUT Разъемы XLR M сигнал на которых аналогичен входному сигналу на разъемах FULL RANGE INPUT Используется для цепочного подключения нескольких систем SRS1500 к одному источнику сигнала 7 Разъемы HIGH PASS MID HIGH FREQ OUTPUT Разъемы XLR M выводящие сигналы с превышающими 120 Гц частотами Служат для подключения пары полнодиапазонных активных систем или усилителей пассивных систем SRS1500 воспроизводит частоты ниже 120 Гц 8 Регулятор SUBWOOFER LEVEL Изменяет уровень субвуфера Используется для установки баланса громкости между субву фером и остальными системами громкоговорителей Центральное положение соответствует усилению 4 dBu и является стан дартным Единичное усиление соответствует положению 9 часов 9 Переключатель PHASE Реверсирует фазу сигнала на разъемах HIGH PASS OUTPUT Служит для выравнивания фазовых ха рактеристик пространства и повышения кажущейся отдачи на низких частотах при совместной работе с полнодиапазонными сис темами Коммутация SRS1500 имеет два входа XLR F и согласуется с симметричными линейными сигналами Также имеются 4 разъема XLR М маркированных THRU FULL RANGE OUTPUT и HIGH PASS MID HIGH FREQ OUTPUT Выход THRU позволяет подключать несколько кабинетов SRS1500 к одной систе ме Подайте сигнал источника на входы FULL RANGE INPUT первого кабинета а к его выходам THRU подключите входы следующего кабинета и так далее до за вершения цепочки Разъем THRU напрямую соединен с разъемом FULL RANGE INPUT между ними отсутствует какая либо электронная схемотехника по этому сигналы на данных разъемах идентичны На разъемах HIGH PASS OUTPUT присутствует сигнал линейного уровня содер жащий частоты выше 120 Гц К ним подключается пара активных полнодиапазон ных систем или стереоусилитель с парой пассивных систем см диаграмму на следующей странице 2 Mackie SRS1500 Руководство пользователя
