5. Befestigen Sie die Halterung mit
den Schneidschrauben am
Armaturenbrett.
VORSICHT
• Vergewissern Sie sich vor dem
Bohren von Löchern in
Armaturenbrett oder sonstige
Verkleidungen, dass sich dahinter
keine Gegenstände befinden. Achten
Sie unbedingt darauf, keine
Steuersysteme des Fahrzeugs (wie
Kraftstoffleitungen, Bremsleitungen
oder Betriebsstromkabel) zu
beschädigen.
6. Richten Sie die vertikale Stellung
und den Winkel des Displays
aus.
Um das Display zu stabilisieren,
stellen Sie die vertikale Stellung so
ein, dass die Unterseite der
Displaybasis das Armaturenbrett
berührt. Stellen Sie das Display auf
einen Winkel ein, der gute Sichtbarkeit
bietet.
Hinweis:
• Nach dem Ausrichten der vertikalen Stellung
und des Winkels des Displays drehen Sie die
Knöpfe nach rechts, um das Display in dieser
Stellung zu befestigen.

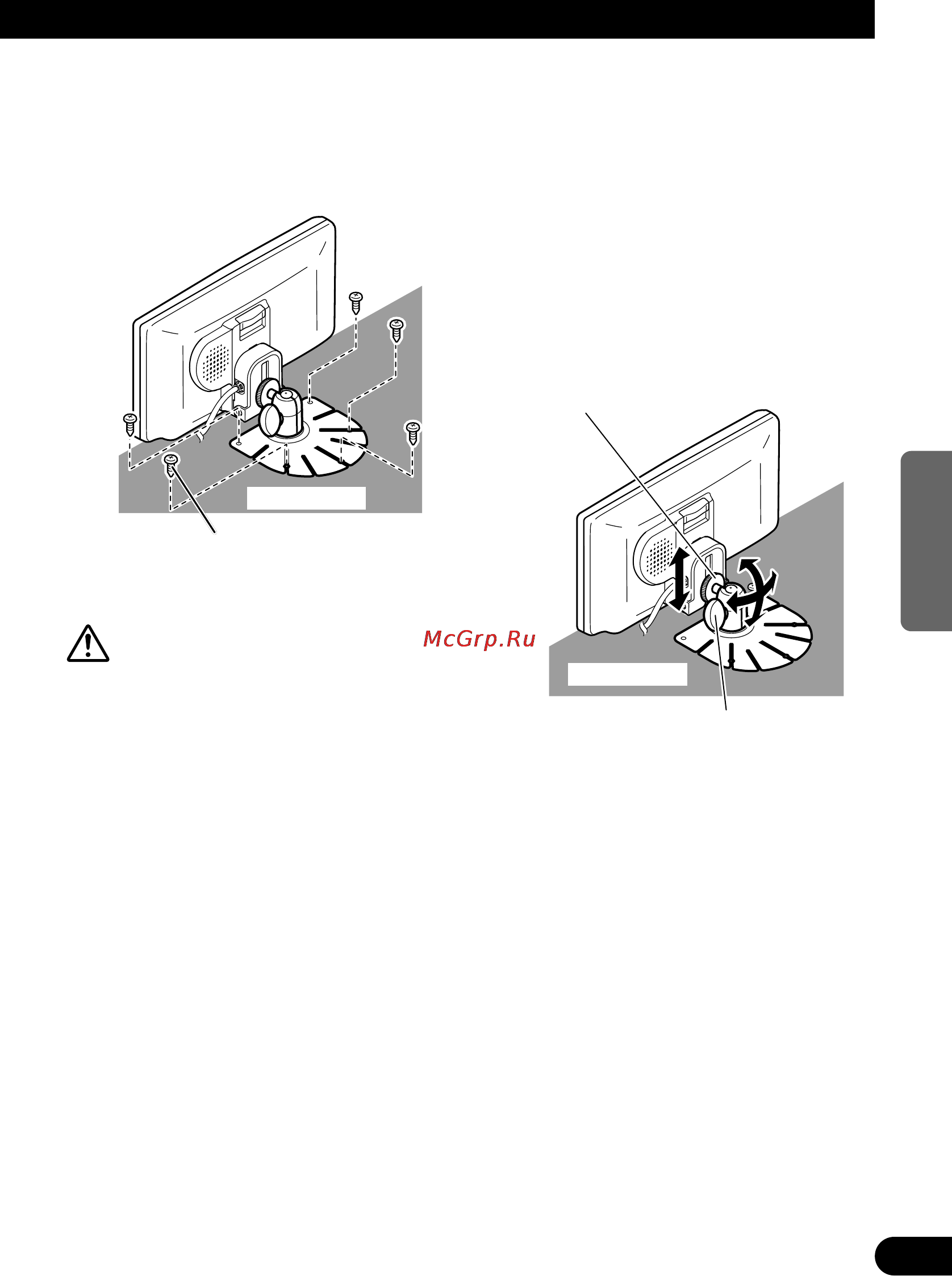

Schneidschrauben (3 × 12 mm)
Durch Drehen dieses Knopfes nach
links kann die vertikale Stellung des
Displays ausgerichtet werden.
Durch Drehen dieses Knopfes nach
links kann der Winkel des Displays
ausgerichtet werden.
Armaturenbrett
Armaturenbrett
