Instalación y extracción de la pantalla
Nota:
• El brazo de montaje que se describe a continuación se vende separadamente. Para más información
sobre la instalación, refiérase al manual de instrucciones o consulte su revendedor más próximo.
Para instalar la pantalla

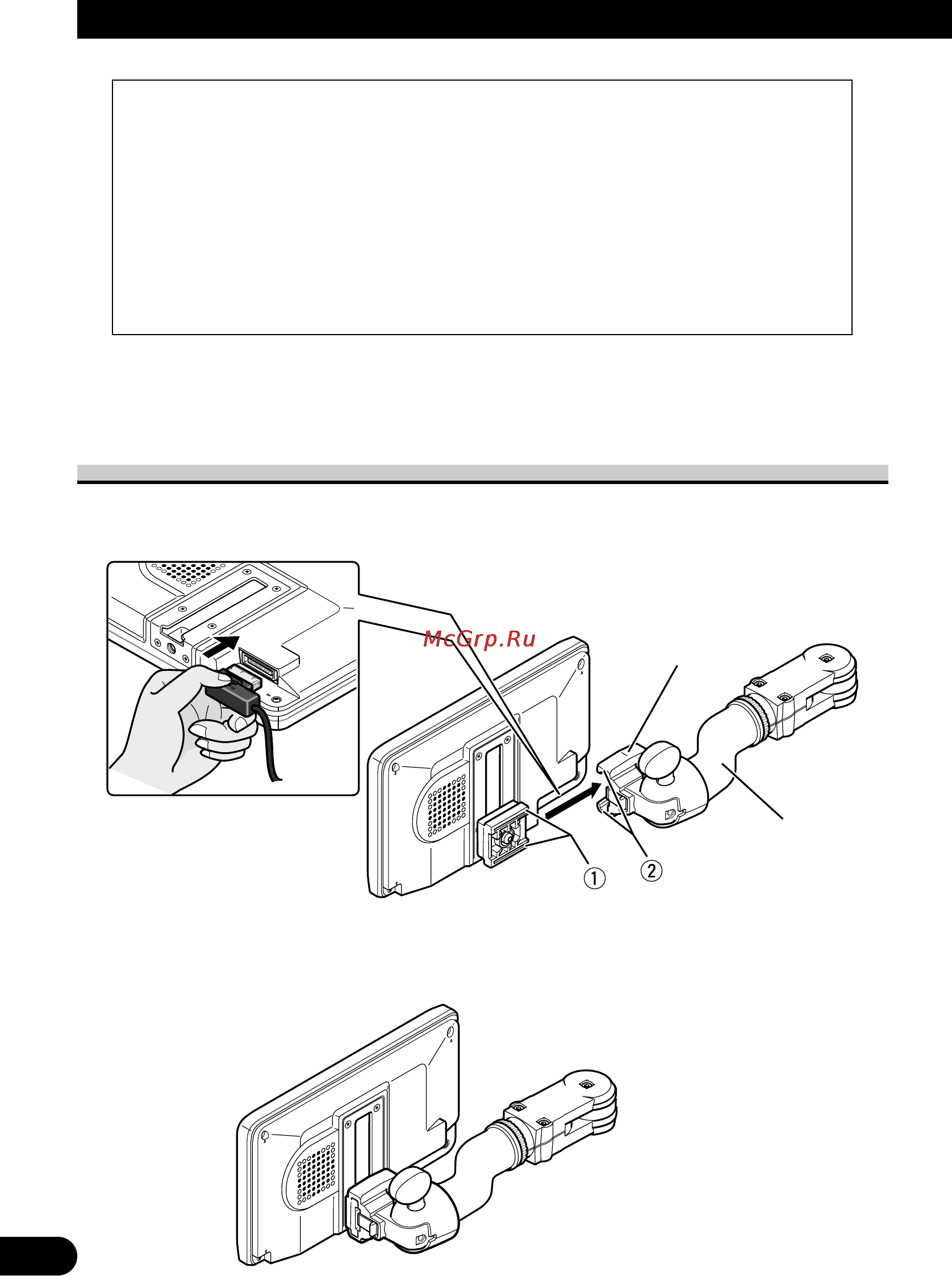

1. Ponga la parte 1de la pantalla en el interior de las ranuras 2de la base.
2. Deslice la pantalla hasta que quede en posición haciendo un ruido seco.
Precaución:
• Para impedir fallos, asegúrese de poner el interruptor de encendido del vehículo o el interruptor
de alimentación del sistema en OFF antes de instalar o extraer la pantalla. Tenga también cuida-
do para no sujetar la pantalla ni pulsar sus botones con mucha fuerza, y no permita que ésta se
caiga.
• No deje que se mojen los terminales de la pantalla o del cable, y no permita que los terminales
sean cortocircuitados por un objeto metálico o algo similar. Esto puede causar averías en el sis-
tema.
• Tenga cuidado para no tocar los terminales de la pantalla y del cable. De lo contrario pueden
producirse fallos en la conexión. Si hay algún terminal sucio, límpielo con un paño blando y
limpio.
Base
Brazo de montaje
(vendido separadamente)
Conecte el cable a la pantalla.
