Phantom RSA904 [6/10] Подключение силового провода

Технические характеристики RSA 3501

МОДЕЛЬ RSA 3501

Кол-во каналов 1

Номинальная мощность при 4 Ом 350Вт x 1

Номинальная мощность при 2 Ом 600Вт x 1

Стабильная работа на нагрузке 2 Ом, Стерео

Диапазон воспроизводимых частот 5Гц ~ 50кГц

Коэффициент гармонических

искажений (THD) @ 1кГц (4Ом)

0,05%

Входная чувствительность 0,2В~6В

Входной импеданс 20кОм

Демпфирующий фактор >160

Отношение сигнал/шум >95дБ

Частота и крутизна среза ФНЧ 50~250Гц / 24дБ

Усилитель басов 0~12дБ / 45Гц

Сабсоник 20~50Гц / 12дБ

Фазокорректор 0-180

Номинал внешнего предохранителя 25Ax3

Размеры, мм( Ш x В x Д) 400 x 240 x 53

Вес,кг 4,38

ПОДКЛЮЧЕНИЕ СИЛОВОГО ПРОВОДА

Прежде всего, снимите + клемму с Вашего аккумулятора.

Силовой провод рекомендованного сечения (но не менее калибра

10AWG – сечение 5,5 кв. мм) используйте для подвода плюса питания и

массы, а для провода управления (remote) можно использовать кабель

калибра 20 AWG ( сечение 0,5 кв. мм). Место для фиксации массы

должно быть качественно до блеска зачищено. Для крепления провода

массы лучше всего использовать болтовое соединение диаметром не

менее М6.

Замечание: длина провода заземления не должна превышать 1м.

Плюсовой провод необходимо подключать непосредственно к

аккумулятору через предохранитель соответствующего номинала.

Провод управления подсоединяется к проводу POWER ANTENNA/RE-

MOTE головного устройства (как правило, зелёный или фиолетовый).

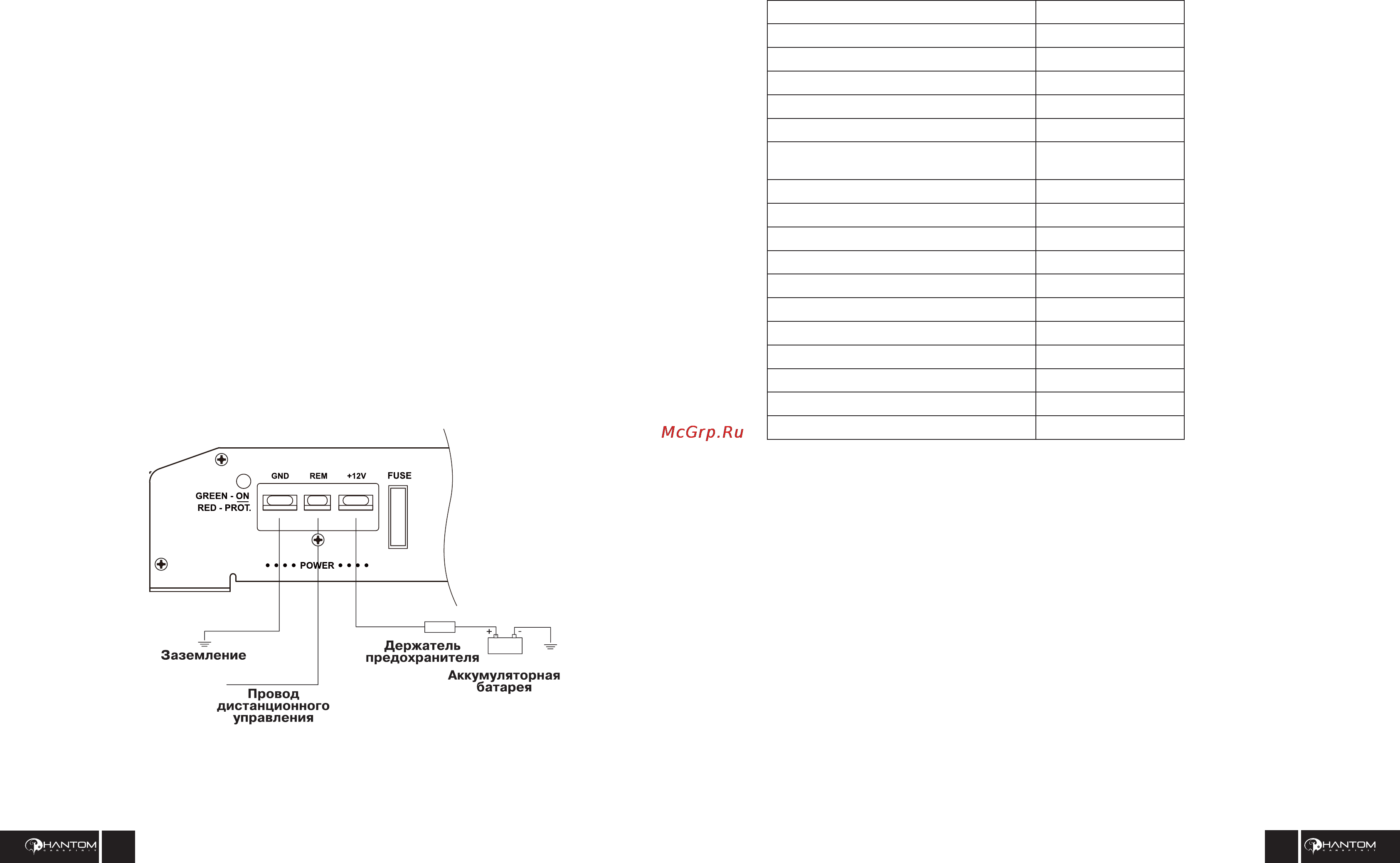

Схема подключения кабелей питания и управления
