EL-DB N
10
FR
cod. 3541M741 - Rev. 00 - 07/2018

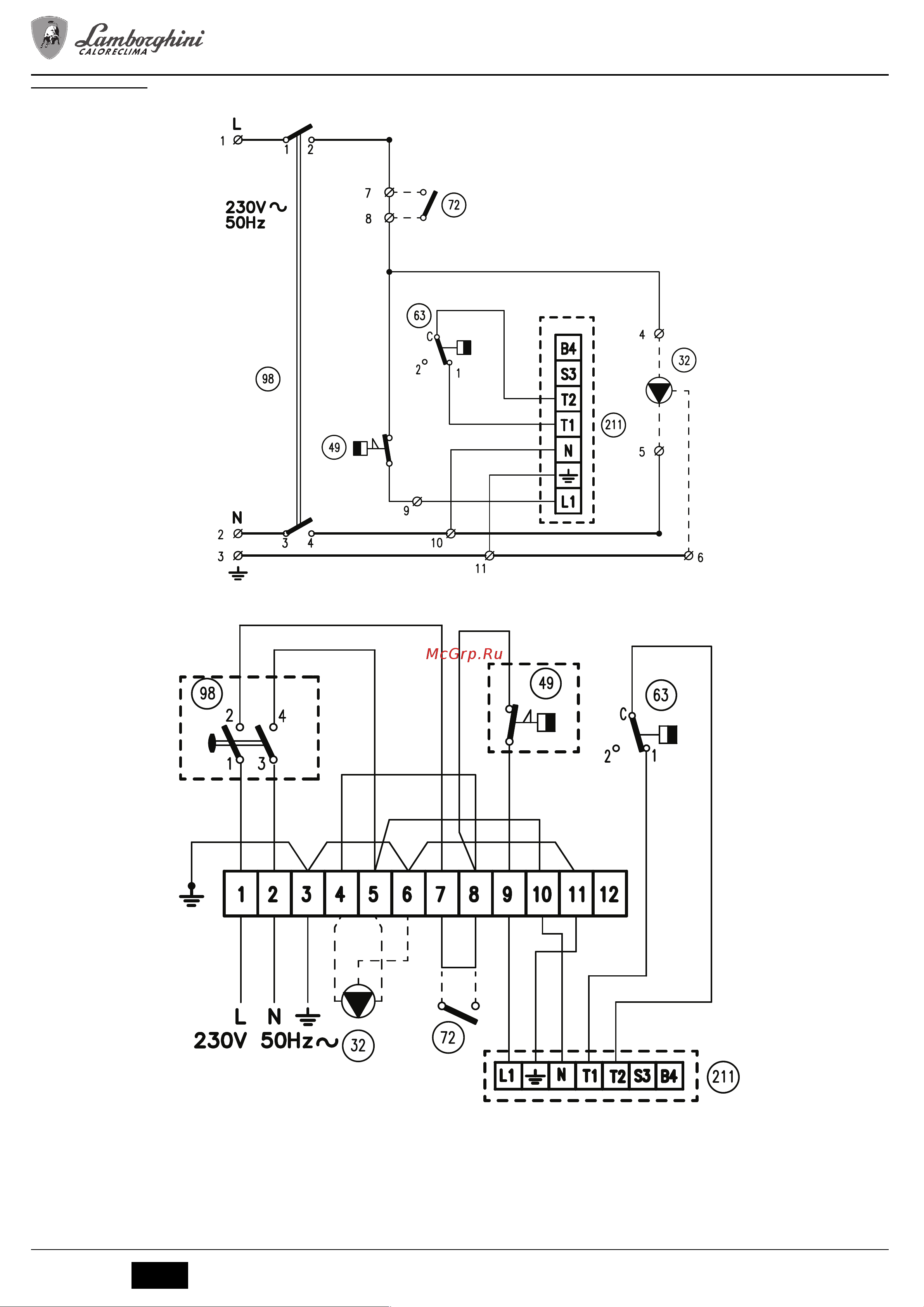

5.4 Schéma électrique
Schéma électrique de base EL-DB N 32-78
fig. 7 - Schéma électrique de base EL-DB N 32-78
Schéma électrique de raccordement EL-DB N 32-78
fig. 8 - Schéma électrique de raccordement EL-DB N 32-78
Légende fig. 7 et fig. 8
32 Circulateur de chauffage (non fourni)
49 Thermostat de sécurité
72 Thermostat d'ambiance (non fourni)
63 Thermostat réglage chaudière
98 Interrupteur
211 Connecteur brûleur (non fourni)
1
c
1
c
