EL-DB N
11
FR
cod. 3541M741 - Rev. 00 - 07/2018

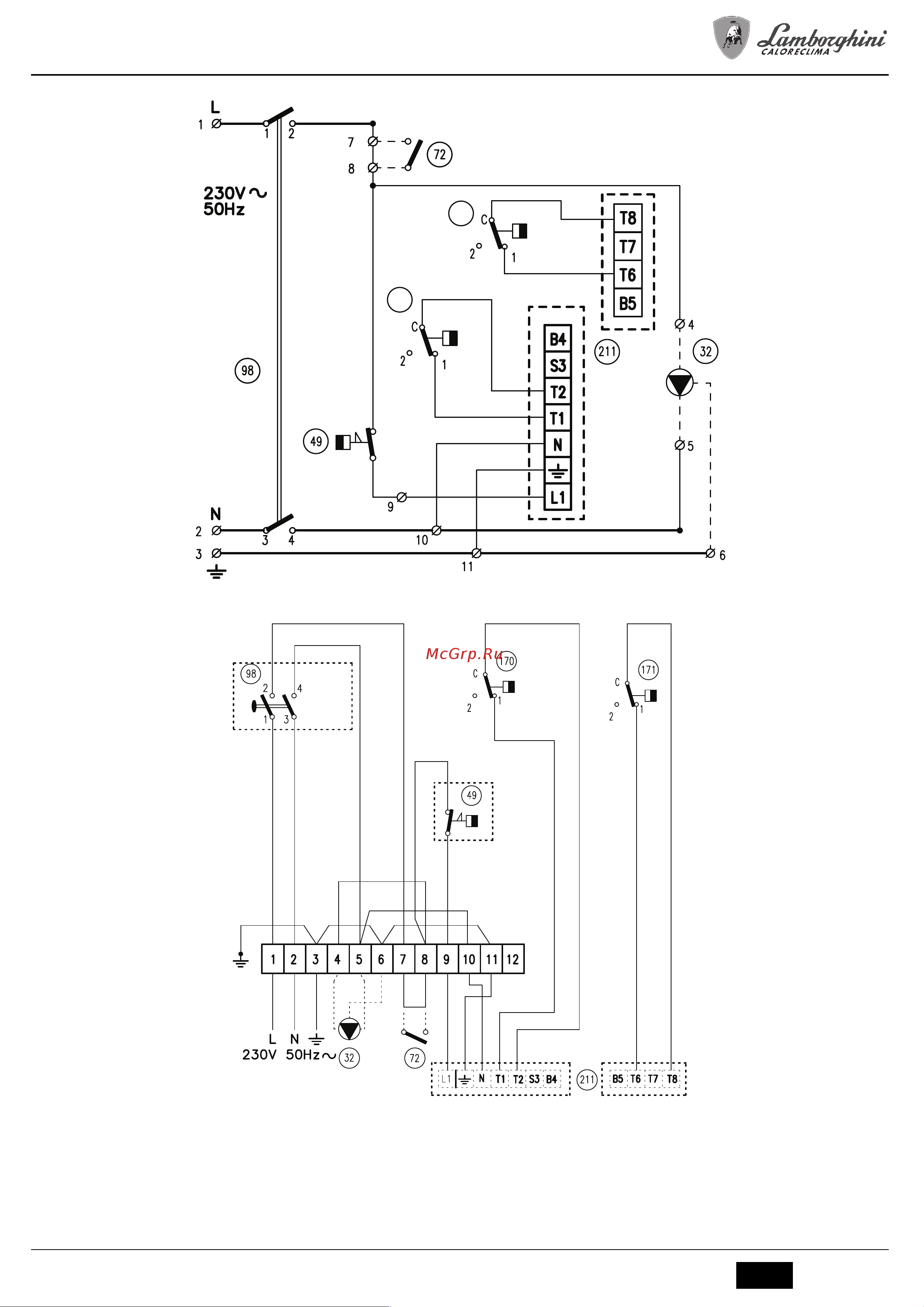

Schéma électrique de base EL-DB N 95
fig. 9 - Schéma électrique de base EL-DB N 95
Schéma électrique de raccordement EL-DB N 95
fig. 10 - Schéma électrique de raccordement EL-DB N 95
Légende fig. 9 et fig. 10
32 Circulateur de chauffage (non fourni)
49 Thermostat de sécurité
72 Thermostat d'ambiance (non fourni)
98 Interrupteur
170 Thermostat de réglage chaudière 1er étage
171 Thermostat de réglage chaudière 2e étage
211 Connecteur brûleur (non fourni
