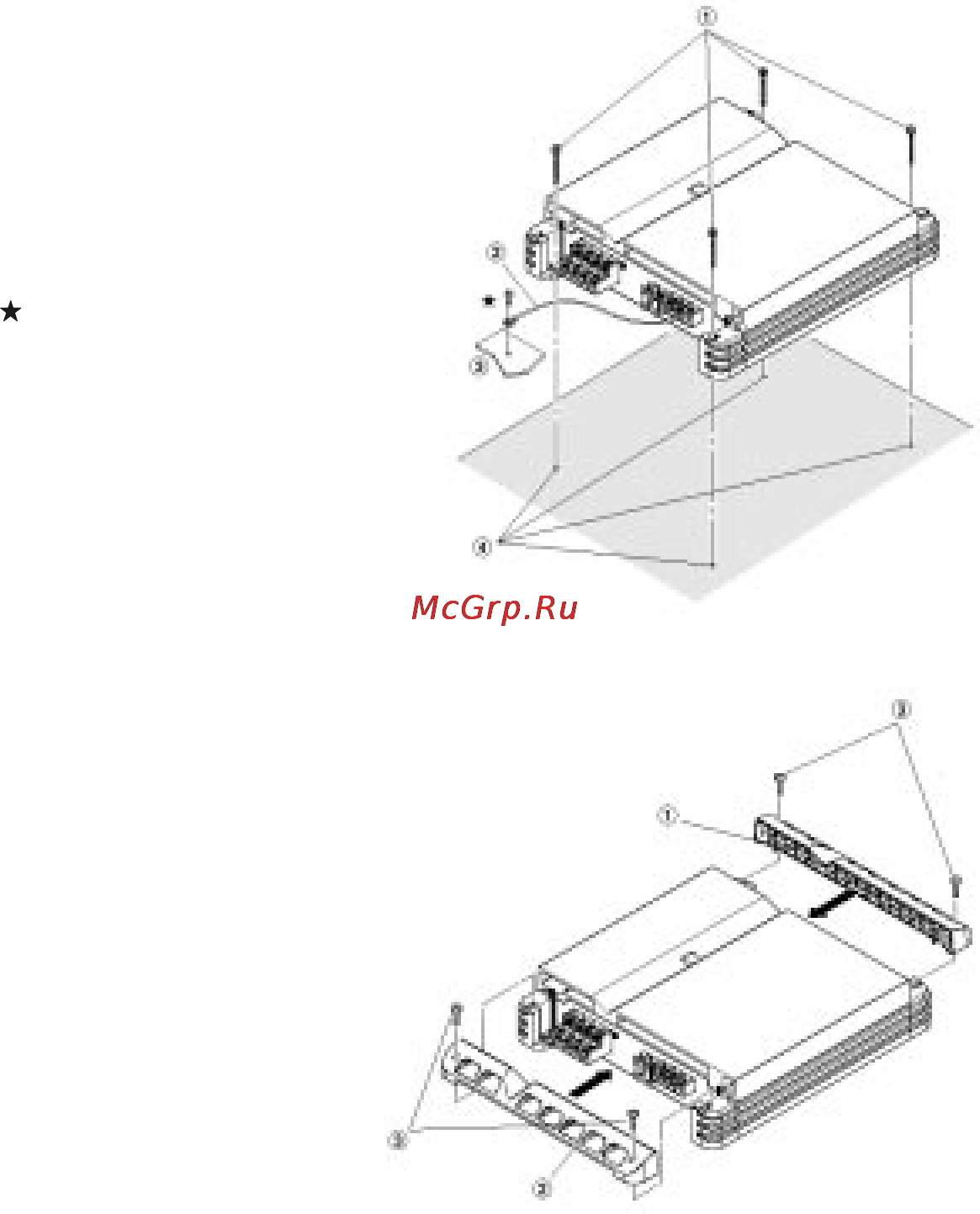

ПРОКЛАДЫВАЙТЕ КАБЕЛИ ТАКИМ ОБРАЗОМ ЧТОБЫ ОНИ НЕ ИЗГИБАЛИСЬ И НЕ ЗАЩЕМЛЯЛИСЬ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРОМКАМИ Прокладывайте кабели и проводку как можно дальше от подвижных металлических деталей например направляющих для выдвижения сццений или острых или заостренных кромок Это ломакет предотвратить изгибы и повреждение проводки Если кабели пролакены через отверстие в металле используйте резиновые втулки для сохранения целостности изоляционной оплетки кабеля при его трен и и об острую кромку отверстия НЕ УСТАНАВЛИВАЙТЕ СИСТЕМУ В МЕСТАХ С ВЫСОКОЙ ВЛАЖНОСТЬЮ ИЛИ ЗАПЫЛЕННОСТЬЮ Не устанавливайте систему в местах с высоким уровнем влажности или запыленности Влага или пыль могут стать причиной выхода системы из строя ИНСТАЛЛЯЦИЯ Вследствие высокой выходной мощности усилителя PMX F640 во время его эксплуатации выделяется значительное количество тепла По этой причине усилитель следует устанавливать в месте обеспечивающем свободную циркуляцию воздуха например в багажнике Для получения информации об альтернативных местах установки усилителя обратитесь к вашему авторизированному дилеру фирмы Alpine 1 Используя усилитель в качестве шаблона отметьте четыре точки для крепления винтов 2 Убедитесь в отсутствии каких либо предметов под поверхностью которые могут быть повреждены во время сверления отверстий 3 Просверлите четыре отверстия для винтов 4 Расположите усилитель просверленных помощью отверстий PMX F640 и четырех поверх закрепите его прилагаемых с винтов саморезов ПРИМЕЧАНИЕ Для надежного используйте подключения винт металлической части звездочкой заземления путем на минусовой самой точке возможности заземляющего заранее автомобиля Убедитесь на обозначен в проверки клемме провода установленный надежности электропроводности аккумулятора К этой же заземления подключите по остальное оборудование Это все позволить избежать появления шумов ф Винты саморезы М4 х 20 Заземляющий провод Шасси ф Отверстия ПОДСОЕДИНЕНИЕ КРЫШЕКДЛЯ ЗАЩИТЫ ТЕРМИНАЛОВ Монтаж крышек для защиты терминалов следует выполнять по завершении всех подсоединений и проверки работоспособности системы Подсоединение крышек позволит улучшить внешний вид аппарата Способ подсоединения крышек для защиты терминалов С помощью прилагаемых винтов М3 х 12 подсоедините левую и правую крышки терминалов как показано на рис 2 ф Крышка правого терминала Крышка левого терминала Винты М3х 12 ПРИМЕЧАНИЕ При перемещении аппарата не держитесь за крышки терминалов 3
