Управление энергопотреблением
Источник питания: Встроенный аккумулятор 3.7 В, 900 мАч.
Контроллер заряда: интеллектуальное зарядное устройство, с индикатором
состояния напряжения.
Экран отображения напряжения: на экране DVM, а также значок состояния
аккумуляторной батареи.
Источник для зарядки: любой порт USB, анализатор работает от Micro-USB
Энергосбережение: таймер Автоматического выключения, автоматический
контроль запуска/остановки.
Интерфейс
РЧ разъем: SMA-мама, (опционально PL-259, N-разъем нужен переходник)
Разъем для зарядки аккумулятора: Micro-USB
Экран: Яркий и четкий LCD дисплей 2,2 дюйма
Функциональные клавиши: 4 кнопки, с указателями меню на экране
Настройки: поворотная ручка настройки
Вес и габариты
Корпус: Алюминиевый металлический
Размер: 7 см x12см х 2,5 см
Вес: 0,172 кг
1.0 Включение и выключение питания
Для включения, нажмите и удерживайте нажатой белую кнопку до тех пор, пока точка
не исчезнет в левом верхнем углу. Вверху на экране появится меню.
Существует 2 способа отключения питания:
а) На странице меню "Top Menu" нажмите и удерживайте белую кнопку [F1] 5 секунд. б)
На странице меню "Top Menu", выберите с помощью поворотной ручки "Power Off" и
нажмите [F2 Enter].

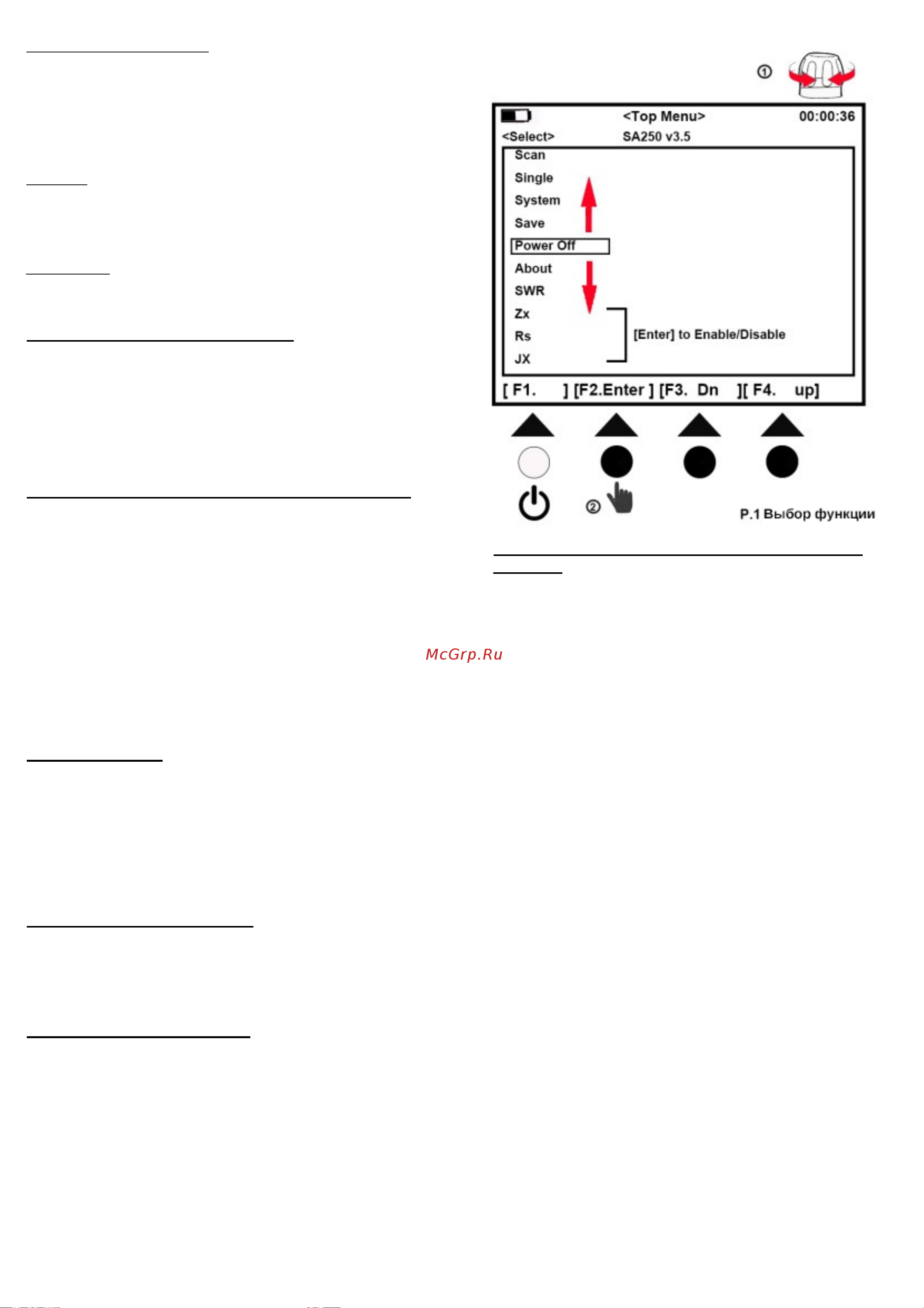

1.1 Выбор функции
Вы можете выбрать функцию вращая ручку выбора функции, а затем нажмите
[F2Enter]. (Смотрите рис.1)
2.0 Пример измерения антенны (Режим сканирования):
На странице меню "Top Menu": с помощью ручки переключитесь на "Scan", нажмите
кнопку [F2 Scan], чтобы начать измерение частоты, вы переключитесь на экран
сканирования (режим сканирования).
Нажмите кнопку [F.2 scan] для запуска операции сканирования. Во время
сканирования,
для того, чтобы обеспечить точность измерений, сканирование будет останавливаться
на каждой частоте в течение некоторого времени. Один цикл сканирования займет
около 1-2 секунд.
После того, как сканирование будет выполнено, анализатор переключится на экран
режима "Present" (отображение результата) У вас на экране появятся результаты
сканирования: Отобразится кривая КСВ (по умолчанию настойки указывают только
кривую КСВ, кривая Zx, кривая Rs, кривая JX отключена) Вы можете включить другую
кривую на экране: На странице меню "Top Menu,
с помощью ручки выберите "Zx", нажмите [F2 Enter].
Другая кривая будет отключена, когда питание выключено, если включить в будущем
хотите, поворотный регулятор на "Сохранить", нажмите [F2 Enter], чтобы сохранить
настройки.
2.1 Перемещение курсора:
просмотр сканированной частоты в каждой точке на кривой при каждой проверке
конкретных параметров результатов измерений.
Нажмите кнопку [F3.View ] для включения режима просмотра.
Вращайте ручку настройки, указатель в виде белого треугольника на кривой будет
перемещаться.
На экране будет отображаться шкала. Нажатие кнопки изменит масштаб. У вас есть 3
варианта масштаба на выбор: [Dot = x1, ][Dot = x10], [Dot = x25].
Полная шкала КСВ будет отображаться на экране. Нажмите кнопку для изменения
отображения графического участка КСВ. У вас есть 3 варианта отображения на выбор:
[SWR = x2], [SWR = 0,5 х], [SWR = x1].
2.2 Первый вариант быстрого сканирования:
Быстрый просмотр точек сканирования частоты на кривой при каждом сканировании
Нажмите кнопку [Quick 1], чтобы запустить режим Quick 1.У вас есть 3 варианта режима
сканирования на выбор:
1) Нажмите кнопку [F1 Scan V1], чтобы запустить сканирование от 132 до 174 МГц
2) Нажмите кнопку [F2 Scan V2], чтобы запустить сканирование от 200 до 260 МГц
3) Нажмите кнопку [F3 Scan U], чтобы запустить сканирование от 400 до 519 МГц
2.3 Второй вариант быстрого сканирования:
Быстрый просмотр всего диапазона частот на кривой при каждом нажатии кнопки
сканирования [Q2] будет включаться режим сканирования Quick 2.
Нажмите кнопку [ScanFull] для запуска режима сканирования 3 BAND
(132-174,200-260,400- 519МГц).
После этого, как у вас будет 2 варианта режима сканирования на выбор.
Нажмите кнопку [Scan2 Mk] для считывания наилучших параметров на кривой КСВ с
помощью желтого треугольного указателя. (режим Span 108МГц)
Нажмите кнопку [MoveCur ], желтый треугольный указатель переместится в правую
сторону.Нажмите еще раз - переместиться в левую сторону.
3.0 Пример измерения антенны (в режиме реального
времени):
На странице меню "Top Menu": с помощью ручки перейдите на
"Single", нажмите кнопку "F2" - кнопка режима измерения частоты,
введите single- (в режиме реального времени).
а. С помощью вращения ручки введите центральную частоту,
откроется специальная ссылка с описанием режима сканирования
"SCAN" .
б. нажмите кнопку "F2", чтобы начать сканирование: Данный режим
позволяет выполнить единовременное измерение импенданса,
базовые параметры частоты будут отображаться на экране, а также
формы графика и числа. Сканирование в режиме реального
времени не остановится, пока вы не нажмете кнопку F2 Scan или с
помощью ручки введете центральную частоту.
В этом режиме, он может быть использован в качестве генератора
сигналов, смотрите выходную ПЧ.
