Ретранслятор VXR-9000 Vertex Standard 10
ООО «Компас+Радио» (495) 956-13-94

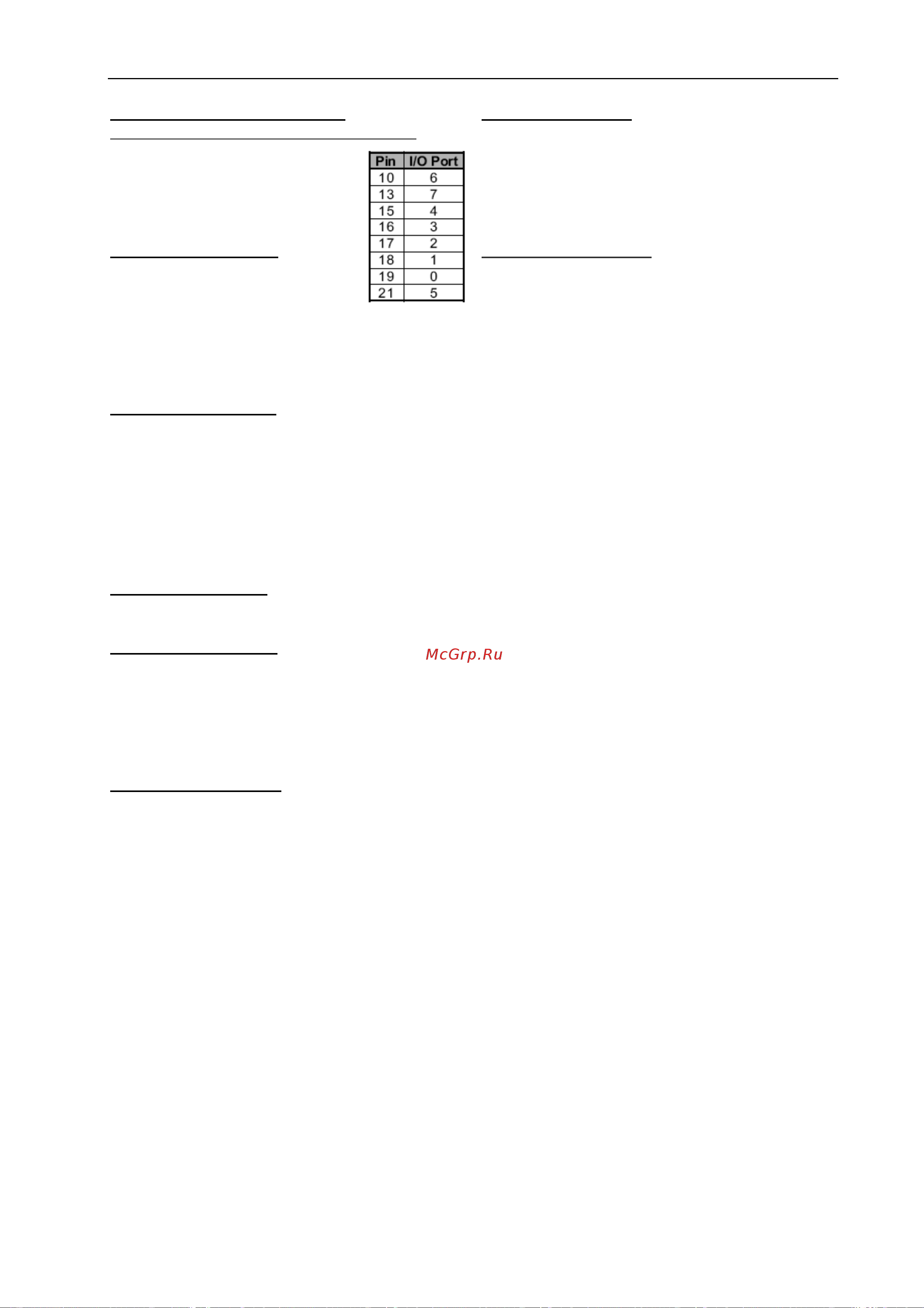

Выводы 10,13,15,16,17,18,19,21
Программируемые входы/выходы “0”-“7”
Эти выводы - восемь портов,
обозначаемых “0”-“7”, каждый
из которых может быть
запрограммирован на вход или
выход и на функции управления.
Вывод 11 (NSQ DET):
Этот выход предназначен для
управления внешним
устройством. На выходе
“открытый коллектор”, который в открытом
состоянии может выдержать ток до 10 мА.
Вывод замыкается на “землю” при открывании
шумоподавителя приемника.
Вывод 12 (EXT PTT):
Если устройство находится в режиме
“Дистанционный”, то при замыкании вывода
на “землю” включается передатчик
. Этот вход
внутри ретранслятора подсоединен резистором
к напряжению +5 В. Не подавать на этот вывод
более 5 В – это может привести к повреждению
микропроцессора и выходу ретранслятора из
строя.
Вывод 14, 20 (GND):
Основная “земля” для остальных выводов и
обеспечения электропитания.
Вывод 22 (RXD Low):
[Аналоговый выход приемника для данных]
(частота – 300 ~ 3000 Гц)
Этот вывод служит для приема сигналов с
низкоскоростными данными (до 1200 бит/сек).
Звуковой сигнал подвергается НЧ коррекции,
проходя через ФНЧ.
Вывод 23 (RXD High):
[Цифровой выход приемника для данных]
(максимальная частота 5 кГц)
Этот вывод служит для приема сигналов с
высокоскоростными данными (до 9600 бит/сек).
Звуковой сигнал не подвергается НЧ
коррекции.
Вывод 24 (Tx Low):
[Аналоговый вход для передачи данных]
(частота – 300 ~ 3000 Гц)
Этот вывод служит для низкоскоростной
передачи данных (до 1200 бит/сек).
Подаваемый звуковой сигнал подвергается НЧ
коррекции и ограничению.
Вывод 25 (TXD High):
[Цифровой вход для передачи данных]
(частота – 0 ~ 5 кГц)
Этот вывод служит для высокоскоростной
передачи данных (до 9600 бит/сек).
Подаваемый звуковой сигнал не подвергается
НЧ коррекции.
