Ретранслятор VXR-9000 Vertex Standard 3
ООО «Компас+Радио» (495) 956-13-94

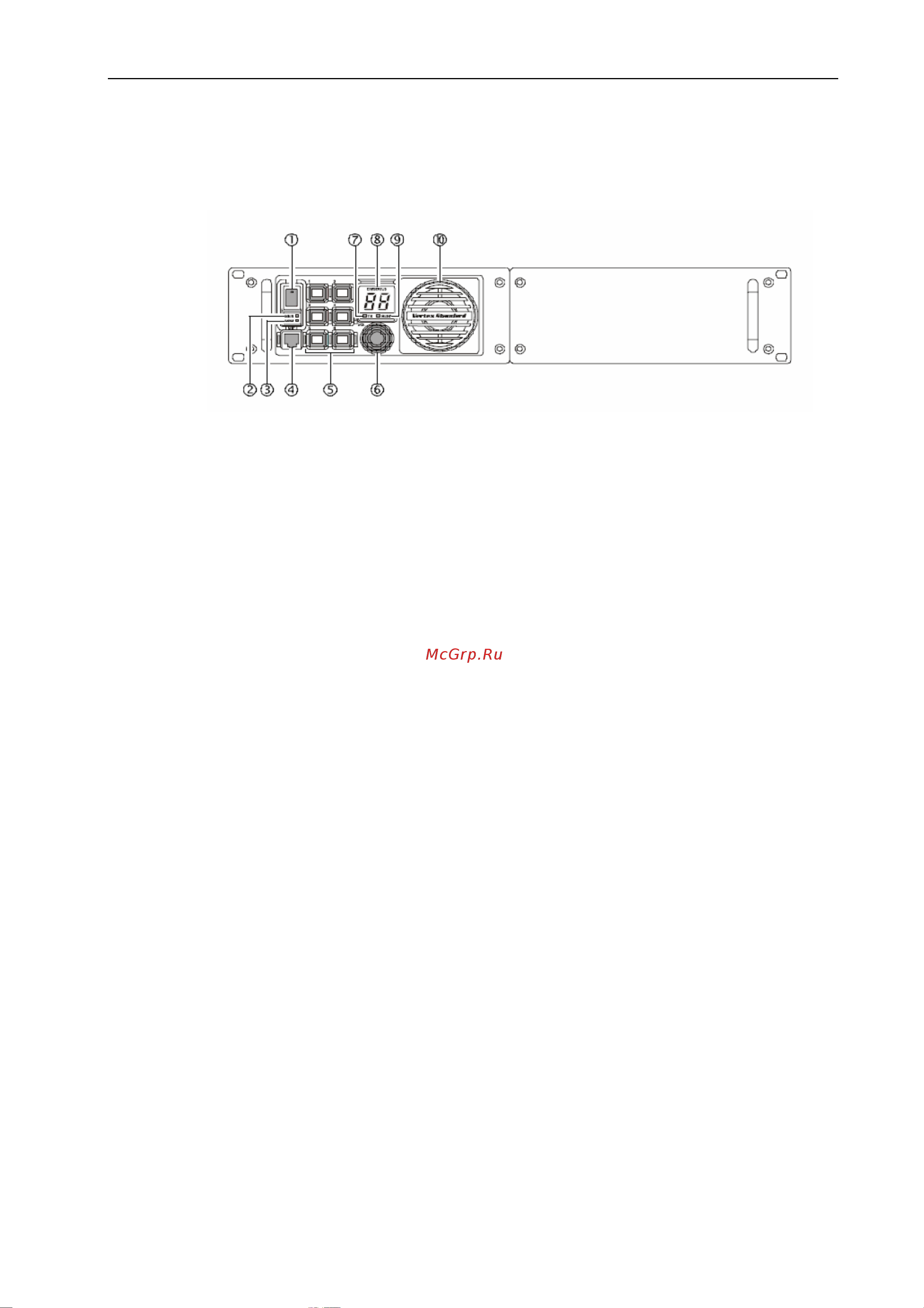

Органы управления и разъемы
Передняя панель
1. Выключатель питания.
Это выключатель питания
ретранслятора.
2. Индикатор питания (главный).
Загорается зеленым цветом при
включении питания.
3. Индикатор питания (запасной).
Загорается красным цветом при
включении резервного питания.
4. Разъем микрофона (mic).
Соедините микрофон с ретранслятором
с помощью этого разъема. Так же
используется при программировании с
помощью персонального компьютера.
5. Кнопки программированных
функций (PF).
На передней панели ретранслятора
расположены шесть программируемых
кнопок с оранжевой подсветкой. На
каждую кнопку могут быть
запрограммированы две функции: одна
для кратковременного нажатия, другая –
для нажатия с удержанием. Функции
кнопок программируются дилером
Vertex Standard по Вашей просьбе. Для
программирования некоторых функций
потребуются дополнительные
комплектующие. Возможные функции
кнопок будут описаны далее.
6. Регулятор громкости (VOL).
Изменяет уровень громкости звука
громкоговорителя.
7. Индикатор передачи (TX).
При работе ретранслятора в режиме
передачи этот индикатор загорается
красным цветом.
8. Цифровой дисплей.
Дисплей показывает номер канала, если
станция работает в нормальном режиме.
Если найден какой либо сбой в работе
устройства, то на дисплее появится код
ошибки (см. таблицу
).
9. Индикатор занятости канала (BUSY).
Загорается зеленым цветом, когда
приемный канал занят.
10. Громкоговоритель.
Здесь находится внутренний
громкоговоритель.
