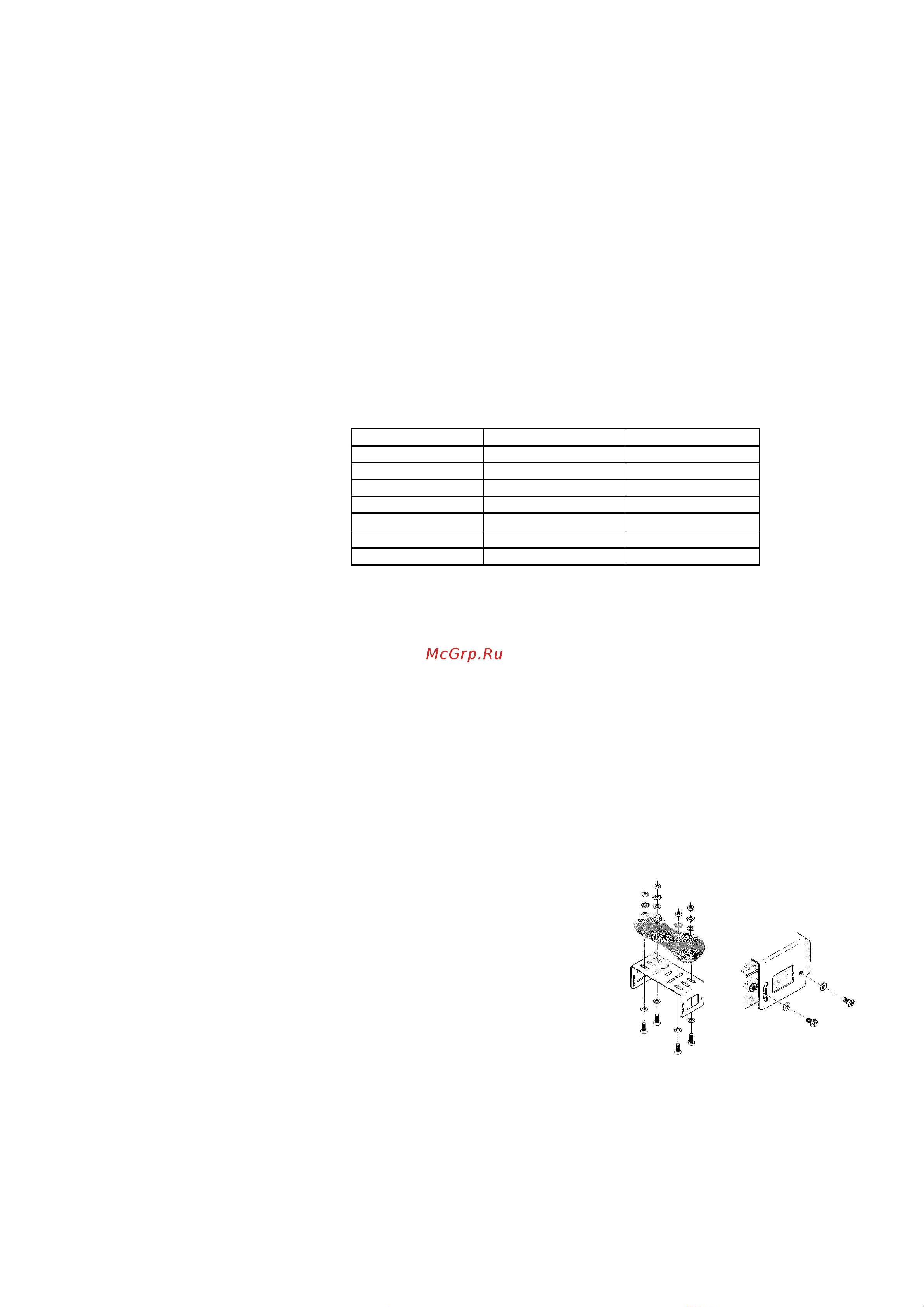

Vertex FT-90R [8/33] Мобильная установка

Большинство работ в режиме ЧМ выполняются с антеннами с вертикальной поляризацией. При использовании та-

кой направленной антенны как YAGI или Quad обязательно ориентируйте ее так, чтобы была вертикальная поляриза-

ция, если вы не оказались в такой особой рабочей обстановке, когда используется горизонтальная поляризация.

Следует иметь в виду, что настоящий трансивер разработан для работы

в широком диапазоне частот в VHF и UHF

спектре частот. Для обычного прослушивания, вы, возможно, захотите иметь широкополосную антенну такую как диско-

коническую, так как направленная антенна такая как, например, Yagi ухудшает качество работы за пределами люби-

тельского диапазона.

Для разработки и оптимизации VHF и UHF антенны имеется прекрасные справочные материалы на твердом носи-

теле

и компьютерная информация. Ваш дилер поможет вам в отношении требований, предъявляемых к установке ан-

тенны.

Для ввода в ваш FT-90R используйте высококачественный 50-омный коаксиальный кабель. Все попытки обеспечить

высокоэффективную антенную систему обречены на провал, если будет использован низкокачественный с большим ко-

эффициентом потерь коаксиальный кабель. Потери в коаксиальном кабеле возрастают по мере увеличения частоты.

Так что 8-метровая (25”) коаксиальная линия с ½ дБ потерями на частоте 28 МГц может иметь потери 2 дБ и даже

больше на 440 МГц, поэтому тщательно подбирайте коаксиальный кабель, с учетом того, где будет производиться

установка (мобильная против базовой), а также с учетом всей необходимой длины кабеля (для очень коротких отрез-

ков кабеля при мобильной установке может оказаться более приемлемыми кабели более мелкие и более гибкие).

Для справки. В приведенной ниже таблице указанные в цифрах потери относятся к имеющимися в продаже коакси-

альным кабелям, которые часто используются в VHF установках.

Потери в дБ на 30 м (100 фут) для отобранных 50-омных коаксиальных кабелей.

(Предполагается 50-омные

входная/выходная оконечная нагрузка)

Тип кабеля Потери: 144 МГц Потери: 440 МГц

RG-58 6,5 13

RG-58 Foam 4,7 8,5

RG-8A/ -213 3,0 5,7

RG-8 Foam 2,0 3,7

Belden® 9913

1,5 2,7

½” “Hardline” 1,0 1,8

7/8” “Hardline” 0,7 1,3

Потери даны в округленных цифрах. Полную спецификацию можно найти в каталогах фирм производителей кабе-

лей.

При наружной установке непременно обеспечьте надежную изоляцию от проникновения воды в местах соединений,

так как вода, проникшая в коаксиальный кабель, вызывает потери, которые будут быстро расти, разрушая эффектив-

ность

связи. Использование самых какие только возможны коротких высокого качества коаксиальных кабелей, которые

подходят к вашему бюджету, обеспечит вам наилучшее качество работы вашего FT- 90R.

Мобильная установка

FT-90R должен быть установлен в транспортном средстве, имеющем электрическую систему с отрицательный зем-

лей. Используя поставляемый монтажный кронштейн ММВ-48, установите трансивер так, чтобы легко можно добраться

до дисплея, ручек управления и микрофону. Трансивер можно устанавливать в любом месте, но не около обогрева-

тельного вентилятора и не там, где он может создавать

помехи (при визуальном осмотре или механической проверке).

Постарайтесь сделать так, чтобы было так просторно сзади трансивера, чтобы воздух мог свободно проходить через

поглотитель тепла. Обращайтесь к диаграмме, где показано процедура правильной установки.

Установка трансивера

 Выберете для монтажа трансивера достаточно просторное место,

плюс пространство для вентиляции около поглотителя тепла. Исполь-

зуя монтажный кронштейн в качестве трафарета для монтажных от-

верстий, с помощью 4,8 мм (3/6”) сверла проделайте монтажные от-

верстия и закрепите монтажный кронштейн, используя поставляемые

болты, прокладки и гайки (см. диаграмму)

 Поместите трансивер в кронштейн таким образом, чтобы отверстия на

стороне совпадали с отверстиями в кронштейне и закрепите болтами

трансивер на месте с помощью поставляемых коротких болтов и

прокладок.

Мобильные соединители питания

Чтобы до минимума уменьшить падение напряжения и избежать перегорания предохранителей транспортного сред-

ства, нужно соединить поставляемый кабель питания постоянного тока с выводами батареи. Не пытайтесь разру-

шить или обойти предохранитель кабеля постоянного тока – он стоит там для того, чтобы защитить вас, ваш

трансивер и электрическую систему вашего транспортного средства.
