Предостережение!

Никогда не прикладывайте к кабелю питания FT-90R ни переменный ни постоянный ток напряжением больше

15,8 Вольта. При замене предохранителя используйте только легкоплавкий предохранитель типа 15-А. Не-

соблюдение этих требований в отношении безопасности лишит вас прав на гарантии на данный продукт.

 Перед тем как соединить трансивер, проверьте напряжение на выводах батареи, пока заводите двигатель. Если

напряжение превышает 15 Вольт, то отрегулируйте напряжение транспортного средства перед тем как присту-

пить к монтажу.

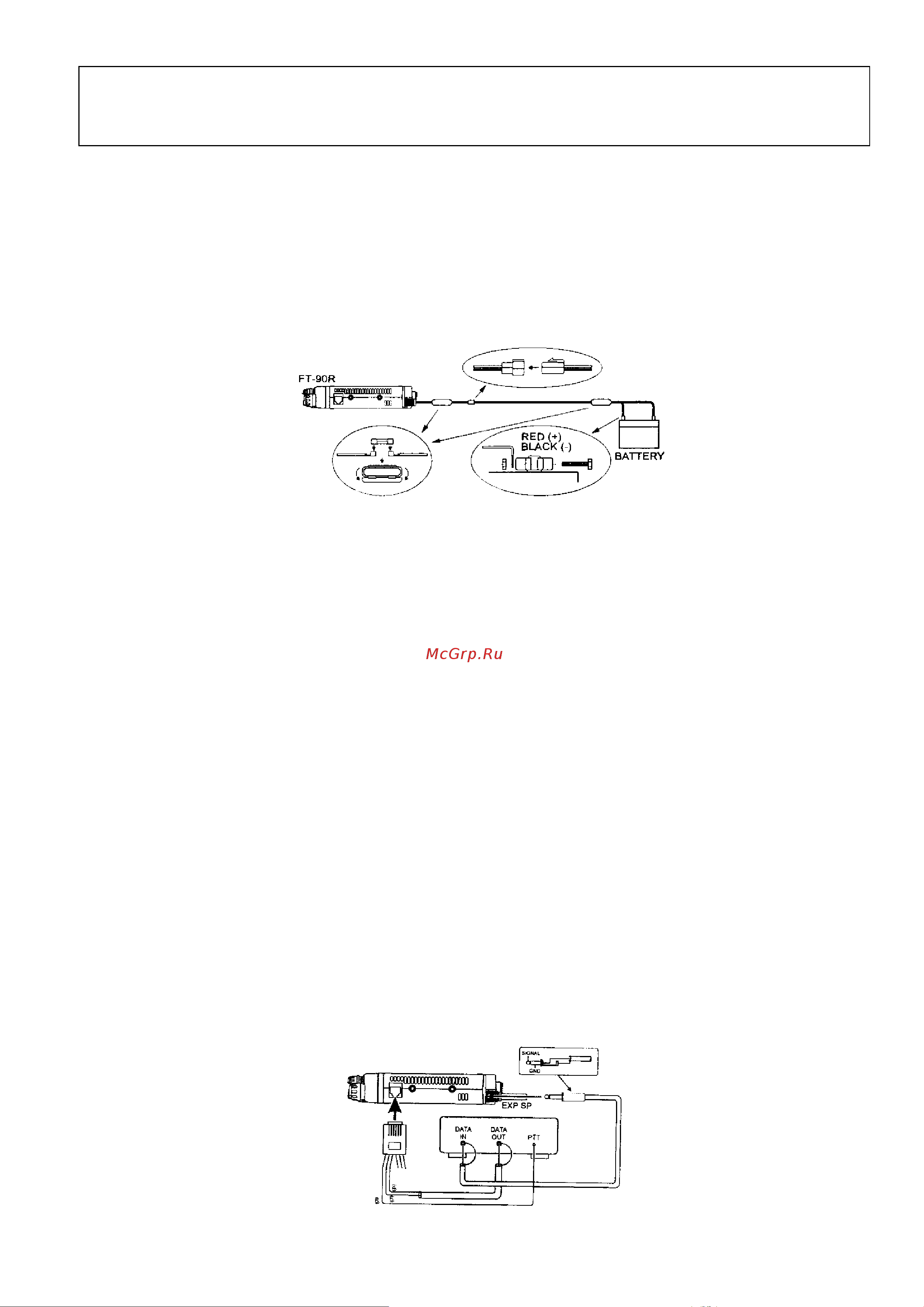

 Соедините красный провод кабеля питания с положительным (+) полюсом батареи, а черный провод кабеля пи-

тания – с отрицательным (-) полюсом батареи. Если требуется увеличить кабель питания, то используйте #12

AWG или более толстый изолированный стандартный медный провод. Тщательно спаяйте соединение вна-

хлестку и плотно обмотайте соединения электрической изоляционной лентой.

 Перед тем как присоединить кабель к трансиверу, проверьте напряжения и полярность напряжения на транси-

верном конце кабеля постоянного тока вольтметром. Теперь соедините трансивер к кабелю постоянного тока.



Мобильные динамики

У дополнительного внешнего динамика SP-7 или MLS-100 имеется свой собственный монтажный кронштейн шар-

нирного типа. Этот динамик можно приобрести у дилера фирмы Yaesu.

С трансивером FT-90R могут быть использованы и другие внешние динамики, если у них полное сопротивление 4-16

Ом и они могут работать с 2 - ваттным звуковым выходом , подаваемым трансивером FT-90R.

Установка базовой станции

FT-90R - это идеальный трансивер для базовой станции, а также для установки на мобильных средствах передви-

жения. FT-90R специально был разработан для интегрирования в вашу станцию, используя при установке следующую

информацию в качестве справочной.

Источники переменного тока

При работе FT-90R от линии переменного тока требуется такой источник питания, который был бы способен по-

стоянно подавать ток по меньшей мере силой в 10 Ампер и с постоянным напряжением 13,8 Вольт. Этим требованиям

отвечают FP-1023A, FP-1025A и FP-1030A, которые можно приобрести у дилера фирмы Yaesu. Могут быть использо-

ваны и другие источники с регулируемой мощностью, если

они отвечают спецификациям указанных выше напряжения

и силы тока.

При соединении трансивера к источнику питания используйте кабель питания постоянного тока, поставляемый вме-

сте с трансивером. При подключении

Красный провод кабеля питания должен быть с положительным (+) полюсом

источника питания и

Черный провод - с отрицательным (-) полюсом.

Пакетный радио контроллер оконечных узлов (TNC)

Очень небольшие размеры FT-90R не позволяют включить специальное пакетное интерфейсное гнездо. Однако

все необходимые соединения для 1200 или 9600 bps-работы обеспечиваются либо на передней, либо на задней пане-

ли.

Установка 1200 bps пакета

1 Соедините “Data in” (звуковой сигнал приемника) пакетного радио контроллера оконечных узлов с EXT SP на

задней панели трансивера FT-90R.

2 Соедините “Data out” (звуковой сигнал передатчика) пакетного радио контроллера оконечных узлов и линии

РТТ с выводами ④, ⑤ и ⑥ гнезда MIC правой стороны (см. рисунок).
