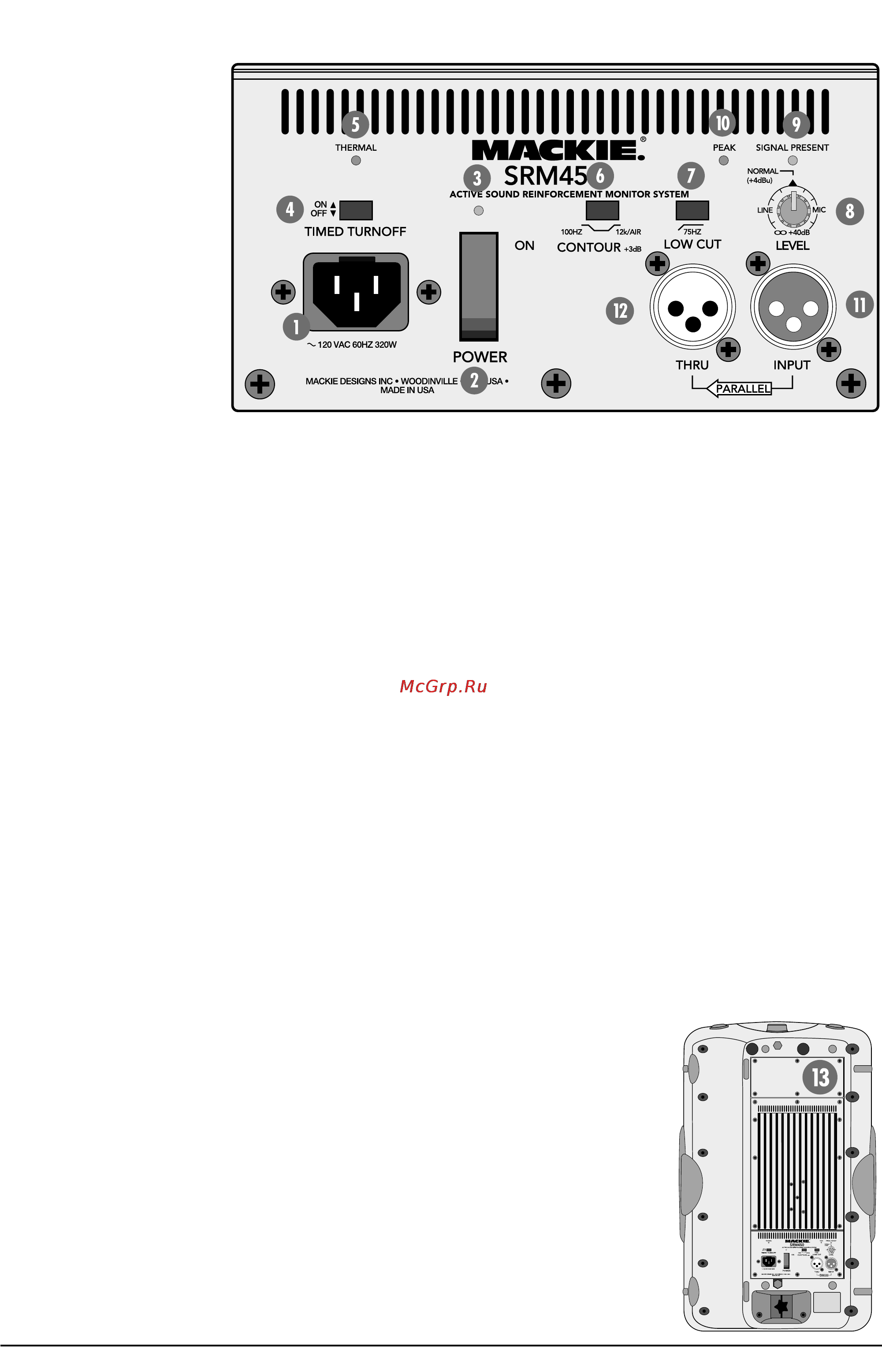

Тыльная панель На тыльной панели монитора SRM450 расположены коммутационные разъемы органы управления и индикаторы 1 Сетевой разъем IEC Служит для подключения сете вого шнура питания встроенных усилителей Монитор SRM450 имеет стандартный сетевой шнур с трехконтактной вилкой имеющей контакт для заземле ния 2 Выключатель питания POWER Служит для включен ия отключения питания мониторной систе мы SRM450 Перед включением убедитесь что регулятор усиле ния находится в минимальном положении 3 Индикатор POWER ON 1111Ш11111111111111111 MACKIE THERMAL SIGNAL PRESENT NORMAL 4dBu O SRM45O ACTIVESOUND REINFORCEMENT MONITOR SYSTEM ON A OFF TIMED TURNOFF 1COHZ 12VAJR LEVEL CONTOUR 3dB LOW CUT 120 VAC 6OHZ 32OW POWER THRU Служит для индикации включе MACKIE DESIGNS INC WOODINVILLE MADE IN USA ния питания Также при вклю ченном питании системы на пе редней панели светится индикатор голубого цвета INPUT PARALLEI 4 Переключатель TIMED TURNOFF Управляет режимом отключения и включения питания усилителей в зависимости от присутствия или отсутствия сигнала на входе усилителя В нажатом положении питание усилителей выключается при отсутствии входного сигнала в течение трех минут Авто матическое включение происходит в момент появления входного сигнала Пороговый уровень входного сигнала при включении равен 45 дБ Если питание усилителей включено на передней панели светится индикатор голубого цвета При выключении пита ния индикатор гаснет 5 Индикатор температурного режима THERMAL Индикатор загорается если температура охлаждающего радиатора превысила допустимые значения При перегреве срабатывает схема автоматического отключения питания усилителей После снижения температуры до допустимого значения питание автома тически включится индикатор THERMAL погаснет и система вернется в нормальный режим работы 6 Переключатель CONTOUR Включает режим усиления частот в диапазоне ниже 100 Гц и выше 10 кГц на 3 дБ При этом звук становится более плотным и прозрачным Этот режим незаменим при озвучивании живых концертов 7 Переключатель LOW CUT Включает режим среза частот ниже 75 Гц Режим очень полезен при устранении механических и сценических шумов 8 Регулятор LEVEL Изменяет уровень входного сигнала в пределах от нуля до 40 дБ Благодаря схеме малошумящего микрофонного предусилите ля на вход усилителя может подаваться как линейный так и микрофонный сигнал В системе не предусмотрено фантомное пита ние поэтому необходимо использовать динамические или конденсаторные микрофоны с автономным питанием встроенными батареями Установка регулятора LEVEL производится в соответствии с необходимой громкостью и в зависимости от значения уровня вход ного сигнала В большинстве случаев положение регулятора соответствует позиции NORMAL 9 Индикатор наличия сигнала SIGNAL PRESENT Индикатор светится если на входном разъеме INPUT присутствует сигнал Индикатор работает независимо от положения регуля тора LEVEL 10 Индикатор PEAK Когда выходной сигнал усилителя достигает уровня перегрузки срабатывает схема компрессора снижающая входной сигнал Индикатор PEAK LED срабатывает независимо от включения схемы компрессора В момент перегрузки звуковое давление мони тора может достигать более 120 дБ В таких случаях допускается редкое мигание индикатора Но если индикатор мигает часто или горит постоянно необходимо либо снизить уровень выходного сигнала на микшере или другом источнике сигнала либо уменьшить уровень входного сигнала на мониторе SRM450 регулятором LEVEL 11 Разъем INPUT Входной разъем XLR для подключения сбалансированного и несбалансированного сигналов 12 Разъем THRU Сквозной выход Выходной разъем XLR на котором присутствует сигнал аналогичный приходящему на разъем INPUT Это также может быть сбалансированный и несбалансированный сигнал с микрофона или линейного выхода других приборов Выход используется при параллельном включении несколь ких мониторов SRM450 запитываемых от одного источника сигнала 13 Съемная панель ACCESSORY Позволяет устанавливать дополнительные модули информацию о которых можно найти на сайте www mackie com 4 Mackie SRM450 Руководство пользователя
