Falcon Eye FE-104D-KIT [12/77] Установка жесткого диска

www.falconeye.su Руководство пользователя цифрового видеорегистратора

2.1 Установка жесткого диска

1. Запрещено извлекать жесткий диск при включенном питании цифрового видеорегистратора.

2. Ослабьте болты с правой стороны при выключенном питании видеорегистратора, снимите верхнюю

крышку.

3. Подсоедините кабели передачи данных и кабели питания жесткого диска к материнской плате

цифрового видеорегистратора. Зафиксируйте жесткий диск на держателе при помощи четырех винтов.

4. Если у пользователя высокие требования к жесткому диску, советуем использовать специальный

жесткий диск, обеспечивающий повышенную безопасность и защиту.

2.2 Подсоединение камер и мониторов

2.2.1 Соедините видеовыход камеры с видеовходом цифрового видеорегистратора кабелем с

разъемами BNC, затем видеовыход видеорегистратора с монитором через VGA или HDMI кабель. Если

камера поддерживает управление PTZ, соедините кабель камеры с видео входом видеорегистратора

через интерфейс RS-485.

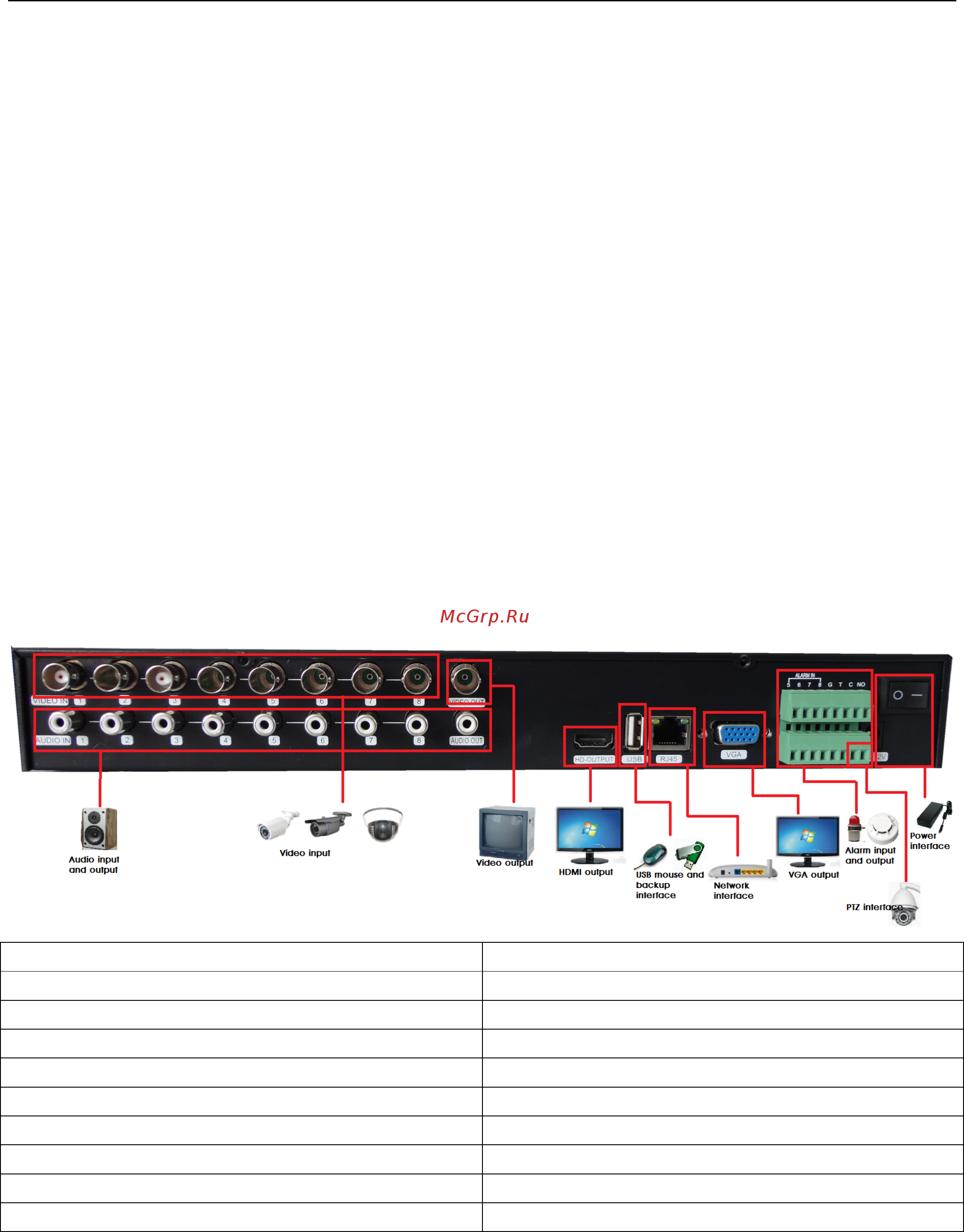

2.2.2 Например, подсоединение восьмиканального цифрового видеорегистратора выполняется

следующим образом:

Audio input and output Вход и выход аудио

Video input Вход видео

Video output Выход видео

HDMI output Выход HDMI

USB mouse and backup interface Интерфейс для мыши и резервного копирования

Network interface Сетевой интерфейс

VGA output Выход VGA

Alarm input and output Выход и выход сигнализации

PTZ interface Интерфейс PTZ

Power interface Интерфейс питания

Рис. 2.1 Схема соединений системы
