Во втором ряду, слева
направо (см. рис. 3-1)
1，2，3，4，5，6，7，8.
От ALARM 1 до ALARM 8. Тревога становится активной
при низком напряжении.
В первом ряду, слева
направо
1-НР-З, 2-НР-З, 3-НР-З
Три группы нормально разомкнутых выходов активации
(кнопок Вкл/Выкл).
Кабель заземления
485 A/B
Порт связи 485. Контакты используются управляющими
устройствами, такими как PTZ. Если имеется слишком
много дешифраторов PTZ, параллельно соедините
сопротивление 120 тераОм между линиями А и В.

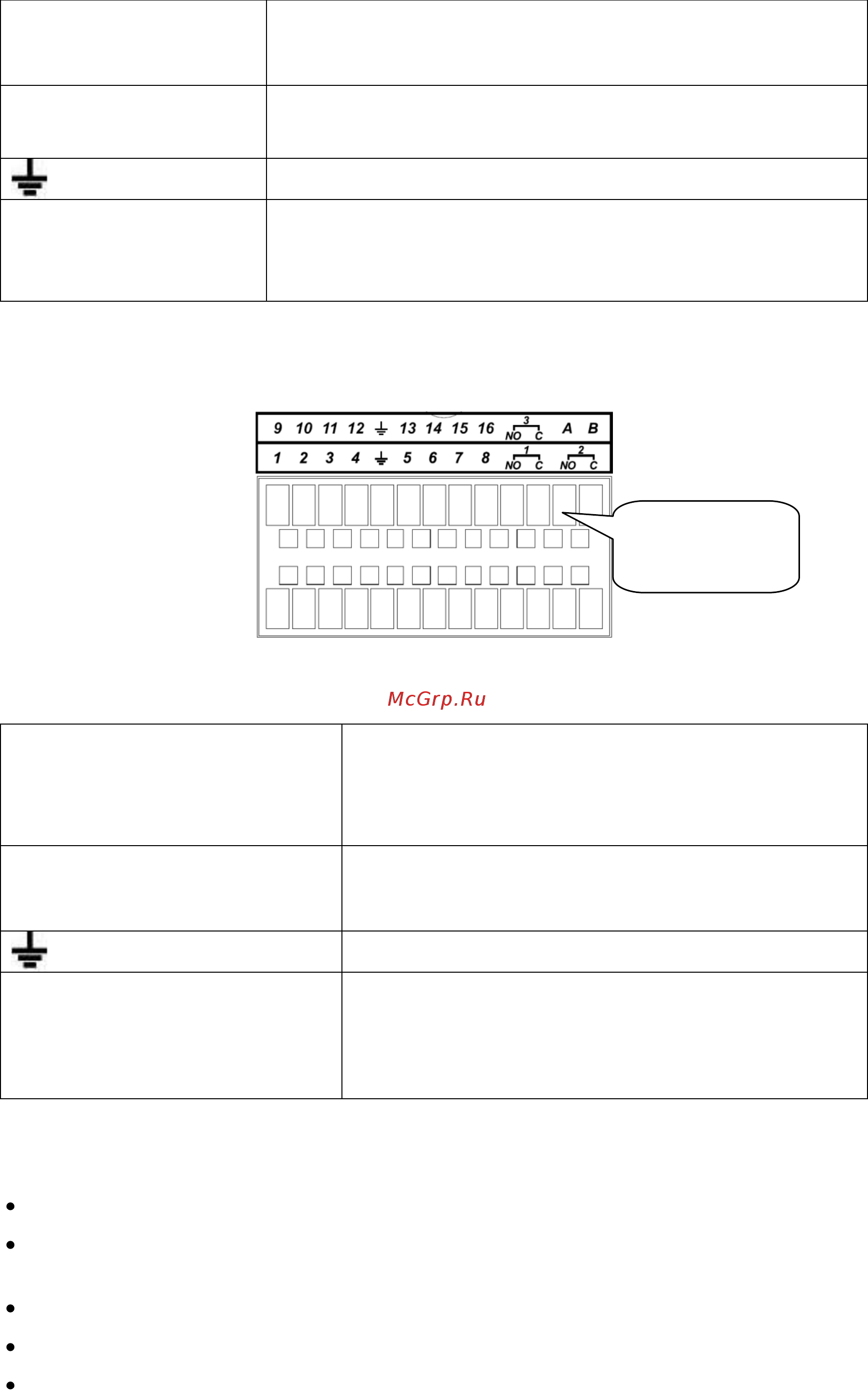

Интерфейс 16-канального устройства показан на Рис. 3-2
Рис. 3-2
Во втором ряду, слева направо
1，2，3，4，5，6，7，8. И в
первом ряду, слева направо
9，10，11，12，13，14，15，16
От ALARM 1 до ALARM 16. Тревога становится
активной при низком напряжении.
на первой линии, слева направо
3-НР-З, и на второй линии слева
направо 1-НР-З，2-НР-З.
Три группы нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
Кабель заземления
485 A/B
Порт связи 485. Контакты используются
управляющими устройствами, такими как PTZ.
Если имеется слишком много дешифраторов
PTZ, параллельно соедините сопротивление
120 Ом между линиями А и В.
3.7.2 Входной порт сигнала тревоги
Ниже представлена подробная информация.
Нормально разомкнутый и нормально замкнутый тип.
Соедините параллельно конец COM и конец GND детектора тревоги (Обеспечьте
внешнее питание для детектора питания).
Параллельно соедините Заземление DVR и заземление детектора тревоги.
Соедините порт NC датчика тревоги к входу (ALARM) сигнала тревоги DVR
Используйте заземление DVR, если используется внешнее питание устройства
тревожной сигнализации.
Подключение
кабеля
