28

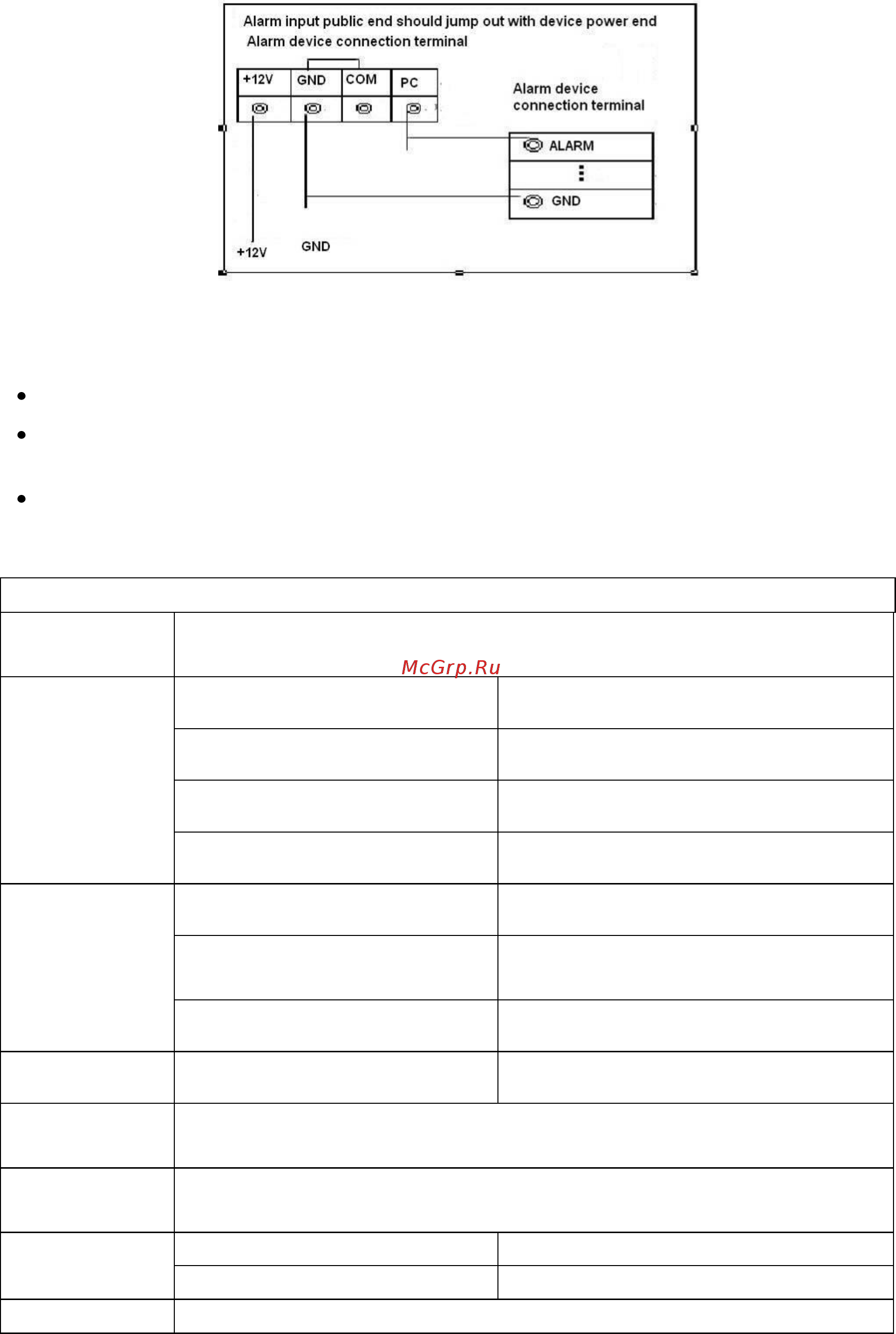

Рис. 3-3
3.7.3 Выходной порт сигнала тревоги
Обеспечьте питание для периферийного устройства тревожной сигнализации.
Во избежание перегрузки, внимательно прочтите следующий формуляр
параметров реле.
Кабель RS485 A/B используется как кабель A/B дешифратора PTZ..
Спецификация реле
Модель:
JRC-27F
Материал
контакта
Серебро
Паспортные
данные
(активная
нагрузка)
Номинальная отключающая
способность
=30 В 2 А, ~125 В 1 А
Максимальная мощность
переключения
125 ВА 160 Вт
Максимальное напряжение
переключения
~250 В, =220 В
Максимальный ток
переключения
1 A
Изоляция
Между контактами одной
полярности
~1000 В 1 минута
Между контактами разной
полярности
~1000 В 1 минута
Между контактом и
обмоткой
~1000 В 1 минута
Скачок
напряжения
Между контактами одной
полярности
1500 В (10×160 мкс)
Время
размыкания
Максимум 3 мс
Время
замыкания
Максимум 3 мс
Срок службы
Механический
50×106 срабатываний (3 Гц)
Электрический
200×103 срабатываний (0,5 Гц)
Температура
-40°С - +70°С
3.8 RS232
DVR можно соединять с торговым терминалом или клавиатурой через интерфейс RS232.
