Falcon Eye FE-816DH [24/170] Установка и соединения
![Falcon Eye FE-816DH [24/170] Установка и соединения](/views2/1082699/page24/bg18.png)
23
3 Установка и соединения
Примечание: Установка и эксплуатация должны удовлетворять Вашим
местным правилам электробезопасности.
3.1 Проверьте распакованный HYBRID DVR
При получении HYBRID DVR от экспедитора, проверьте, имеются ли какие-либо видимые
повреждения. Защитные материалы, используемые в упаковке HYBRID DVR, могут
защищать от большинства случайных столкновений во время транспортировки. Затем
откройте коробку и проверьте комплектацию.
Проверьте комплектующие на соответствие с гарантийным формуляром (Пульт
дистанционного управления поставляется по желанию). После это можно удалить
защитную пленку HYBRID DVR.
Примечание:
Обращаем внимание, что пульт дистанционного управления не является стандартной
комплектующей и не включается в стандартный комплект.
3.2 О передней панели и задней панели
Ярлык модели на передней панели очень важен, проверьте его на соответствие с
формуляром заказа.
Ярлык на задней панели также очень важен. Обычно мы используем его для
представления серийного номера, когда мы предоставляем послепродажное
обслуживание.
3.3 Установка жесткого диска
Обратитесь к Приложению для определения рекомендуемых торговых марок жесткого
диска. При установке жесткого диска следуйте следующим инструкциям.
3.3.1 FE-808DH & FE-816DH
Эта серия HYBRID DVR поддерживает до 8 жестких дисков SATA. Используйте жесткие
диски со скоростью вращения 7200 оборотов в минуту или выше.

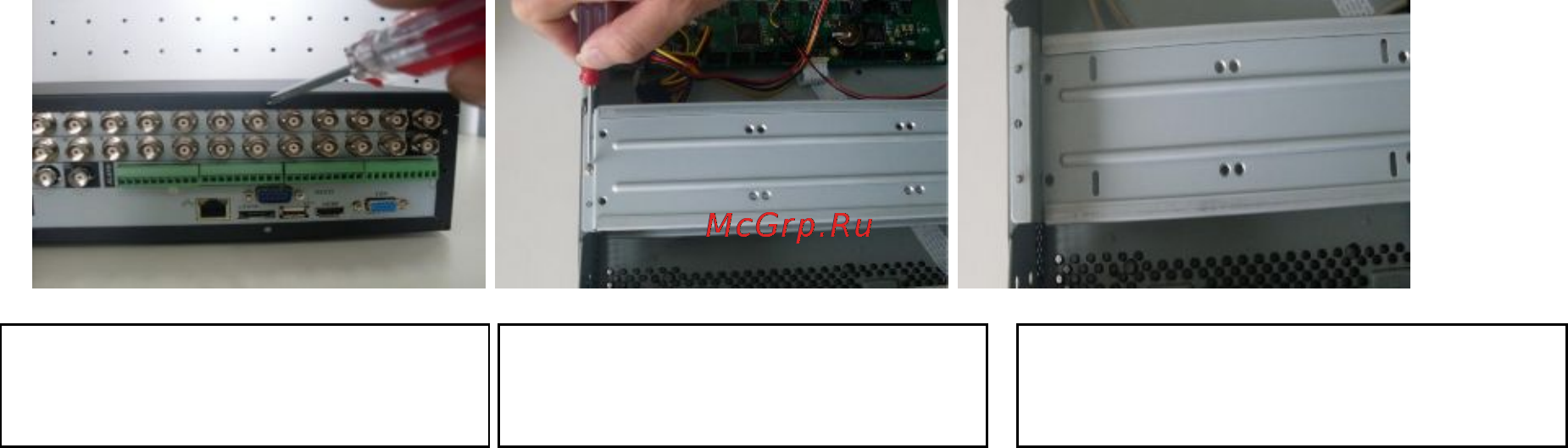

2. Удалите верхний
кронштейн НЖМД.
1. Ослабьте болты верхней
крышки.
3. Теперь виден нижний
кронштейн.
