9
При нажатии на кнопку (PHONES MIX INPUT), на выхо-
ды STUDIO/PHONES подается сигнал с разъемов DAW
PHONES MIX INPUT (35) на задней панели. В этой по-
зиции, инженер звукозаписи прослушивает «реальный»
микс, приходящий с DAW (DAW MIX INPUT), но ис-
полнитель может прослушивать альтернативный или
специально предназначенный микс, поступающий с
DAW (DAW PHONES MIX INPUT).
Многие приложения DAW обеспечивают по крайней
мере четыре выхода через соответствующее оборудо-
вание входа / выхода (I/O) . Два выхода могут обеспе-
чивать основной микс, подключенный к DAW MIX
INPUT на Big Knob и выбранный для мониторинга с
помощью кнопки DAW MIX INPUT SOURCE SELECT.
Инженер может создать в приложении DAW отдель-
ный микс на головных телефонах для исполнителя,
используя для этого стерео внешний посыл, маршру-
тизированный на другую пару выходов, подключен-
ный к DAW PHONES MIX INPUT на Big Knob и марш-
рутизированный на выходы STUDIO/PHONES с помо-
щью кнопки PHONES / STUDIO OUT SOURCE.
17 - STUDIO OUTS ON/OFF
Эта кнопка включает и выключает траекторию сигна-
ла, идущую на разъемы STUDIO OUTS на задней
панели. При нажатии этой кнопки (ON), над ней заго-
рается красный индикатор и сигнал появляется на
STUDIO OUTS.
18 - Регулятор STUDIO OUTS LEVEL
Регулирует уровень на STUDIO OUTS (52) на задней
панели
19 - TALKBACK LEVEL
Регулировка уровня предусилителя для внутреннего
всенаправленного микрофона двухсторонней связи,
как он маршрутизируется либо на DAW и 2-TRACK А
и В выходы (при нажатии на кнопку TO 2-TRACK) либо
на PHONES / STUDIO шину (при нажатии на кнопку
TO PHONES/STUDIO). Усиление регулятора
TALKBACK LEVEL находится в диапазоне от выклю-
чено до +10дБ.
20 внутренний микрофон двухсторонней связи
Всенаправленный микрофон расположен прямо на пе-
редней панели Big Knob, слева от ручки VOLUME.
Микрофон активизируется при нажатии одной из двух
кнопок TALKBACK.
21 TO 2-TRACK
При нажатии на эту кнопку без фиксации, над ней за-
горается красный светодиодный идикатор, активизи-
руется внутренний микрофон двухсторонней связи и
его сигнал посылается на:
• Разъемы выхода 2-TRACK A
• Разъемы выхода 2-TRACK В
• Разъемы выхода DAW
22 - TO PHONES/STUDIO
При нажатии на эту кнопку без фиксации, над ней заго-
рается красный светодиодный идикатор, активизиру-
ется внутренний микрофон двухсторонней связи и его
сигнал посылается на:
• Выходы головных телефонов PHONES 1 и 2 на пере-
дней панели
• Выходы PHONES AMP на задней панели
• STUDIO OUTS на задней панели
Кнопка TALKBACK TO PHONES/STUDIO маршрутизи-
рует сигнал двухсторонней связи на все эти выходы
независимо от установки кнопки селектора PHONES/
STUDIO OUTS SOURCE. Это означает, что все выхо-
ды студии и головных телефонов будут слышать сиг-
нал двухсторонней связи независимо от того получают
ли они программный материла от INPUT SOURCE или
от PHONES MIX INPUT (35)
В отличие от всех других кнопок, кнопки TALKBACK
TO PHONESSTUDIO и TALKBACK TO 2-TRACK явля-
ются переключателями без фиксации, то есть актива-
ция микрофона двухсторонней связи осуществляется
только в течение времени нажатия на эти кнопки.
Примечание: Обе кнопки двухсторонней связи могут
быть нажаты одновременно для маршрутизации мик-
рофона двухсторонней связи на выходы 2-TRACK и
выходы PHONES/STUDIO.
Если разъем TALKBACK FOOTSWITCH (37) на зад-
ней панели активизирован внешним педальным пере-
ключателем, то это эквивалентно одновременному на-
жатию на обе кнопки двухсторонней связи.

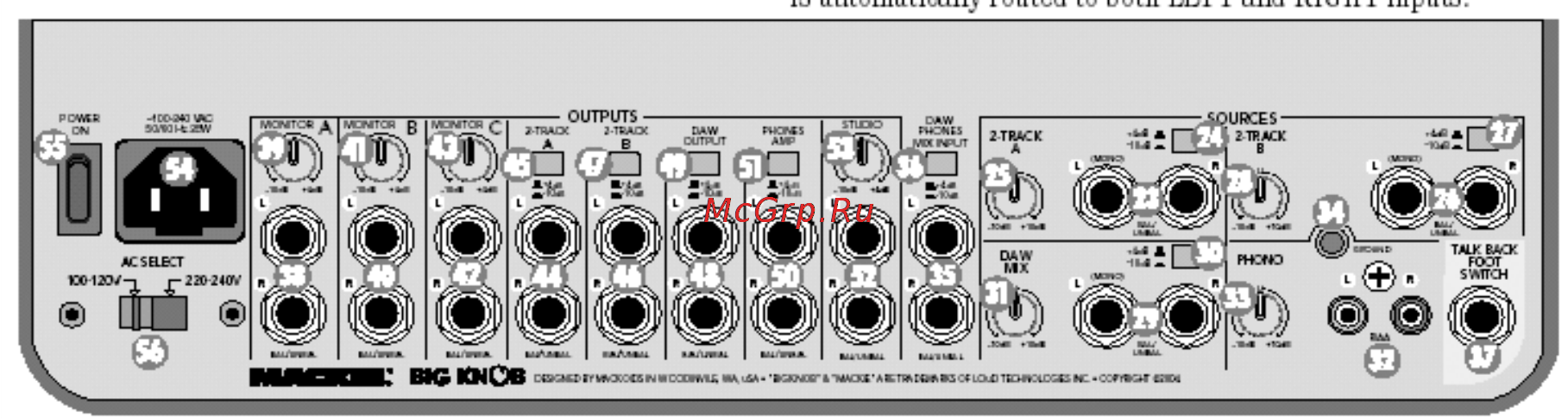

Задняя панель
Источники - SOURCES
В следующем разделе дается описание разъемов, ис-
пользуемых для различных источников, подаваемых
на Big Knob
23 - 2TRACK A входы
Эти стерео 1/4 дюймовые симметричные / несиммет-
ричные входы запитываются выходами первого внеш-
него 2-х дорожечного рекордера. Если монофоничес-
кий сигнал подключен только к левому (LEFT) входу,
он автоматически маршрутизируется на оба входа
LEFT и RIGHT.
