Pioneer DVH-P430UB [29/48] Соединения

ПРЕДУПРЕЖДЕНИЕ

! Во избежание аварийных ситуаций, а

также возможного нарушения действую-

щего законодательства запрещается эк-

сплуатация телевизора и DVD-плеера

(приобретаются отдельно) во время во-

ждения автомобиля. Кроме того, задние

дисплеи не должны быть расположены в

местах, где они будут отвлекать внимание

водителя.

! В некоторых странах или штатах просмотр

изображений на дисплее в транспортном

средстве даже пассажирами может быть

противозаконным. Там, где действуют

такие законодательные акты, они должны

соблюдаться, и функции DVD данного ус-

тройства не должны использоваться.

ВНИМАНИЕ

! Компания PIONEER не рекомендует уста-

навливать и производить обслуживание

дисплея самостоятельно. При самостоя-

тельной установке или обслуживании дан-

ного изделия существует опасность

поражения электрическим током или полу-

чения иных травм. Для установки или об-

служивание дисплея обращайтесь к

техническим специалистам, авторизован-

ным компанией Pioneer.

! Закрепите все провода при помощи зажи-

мов или изоляционной ленты. Не оста-

вляйте оголенные провода без изоляции.

! Запрещается просверливать отверстия в

отсеке двигателя для подключения желто-

го провода дисплея к аккумуляторной ба-

тарее автомобиля. С течением времени от

вибрации двигателя может нарушится изо-

ляция провода в точке выхода из пасса-

жирского отсека и входа в отсек двигателя.

Особое внимание необходимо уделить

креплению провода.

! Не допускайте наматывания провода дис-

плея вокруг колонки рулевого управления

или рычага переключения передач. Это

очень опасно! Установите дисплей таким

образом, чтобы он не отвлекал водителя.

! Убедитесь, что провода не касаются дви-

жущихся частей автомобиля, например,

рычага переключения передач, стояночно-

го тормоза или механизма регулировки по-

ложения сидения.

! Не укорачивайте кабели. Это может вы-

звать неисправность цепи защиты.

Примечания

! Данное устройство не может быть устано-

влено в транспортном средстве, в котором

для ключа зажигания не предусмотрено

положение ACC (аксессуары).

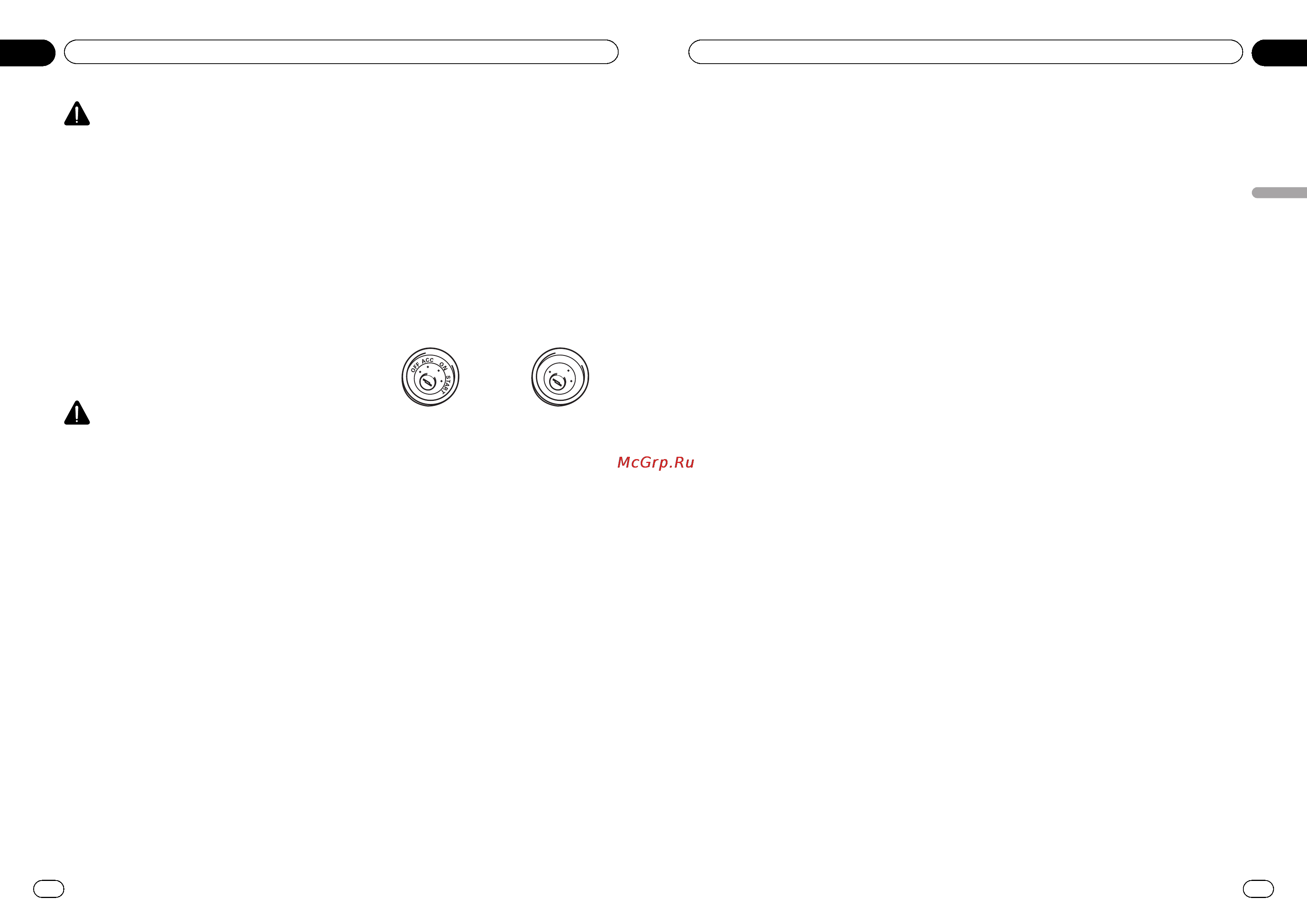

Положение ACC Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может

привести к пожару или сбою в работе ус-

тройства.

— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-

тельного полюса.

— Громкоговорители 50 Вт (выходная

мощность) иот4 до 8 Ом (сопротивле-

ние).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно со-

блюдайте следующие указания.

— Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для за-

щиты проводки заизолируйте провода в

местах их соприкосновения с металли-

ческими деталями.

— Разместите все кабели в удалении от

подвижных деталей, таких как рычаг пе-

реключения передач и направляющие

сидений.

Раздел

Соединения

— Разместите все кабели в удалении от

нагревающихся деталей, таких как ре-

шетка обогревателя.

— Запрещается подключать желтый про-

вод дисплея к аккумуляторной батарее

автомобиля через сверленое отверстие

в отсеке двигателя.

— Изолируйте концы всех не подсоеди-

ненных кабелей изоляционной лентой.

— Не укорачивайте кабели.

— Никогда не срезайте изоляцию со

шнура питания данного устройства с

целью подачи питания на другое ус-

тройство. Допустимая нагрузка кабеля

по току ограничена.

— Используйте предохранитель с указан-

ными параметрами.

— Запрещается напрямую заземлять от-

рицательный вывод громкоговорителя.

— Запрещается связывать вместе отрица-

тельные кабели нескольких громкогово-

рителей.

! При включении питания устройства упра-

вляющий сигнал подается через сине-

белый провод. Подключите этот провод к

клемме пульта управления внешнего уси-

лителя мощности или клемме реле упра-

вления антенны с электроприводом (макс.

300 мА 12 В постоянного тока). Если авто-

мобиль оборудован встроенной в оконное

стекло антенной, подсоедините провод к

клемме питания усилителя антенны.

! Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усили-

теля мощности. Также запрещается под-

соединять данный провод к клемме

питания антенны с электроприводом. В

противном случае может возникнуть утеч-

ка тока аккумуляторной батареи или иная

неисправность.

! Черный кабель является заземляющим.

Заземляющие кабели данного устройства

и других устройств (особенно устройств,

предназначенных для эксплуатации при

больших токах, таких как усилитель мощ-

ности) должны монтироваться отдельно. В

противном случае их случайное отсоеди-

нение может привести к пожару или неис-

правности.

! Разъемы IP-BUS маркируются разными

цветами. Следите за тем, чтобы цвет под-

соединяемого кабеля соответствовал

цвету разъема.

Раздел

Соединения

<QRB3166-A/N>29
