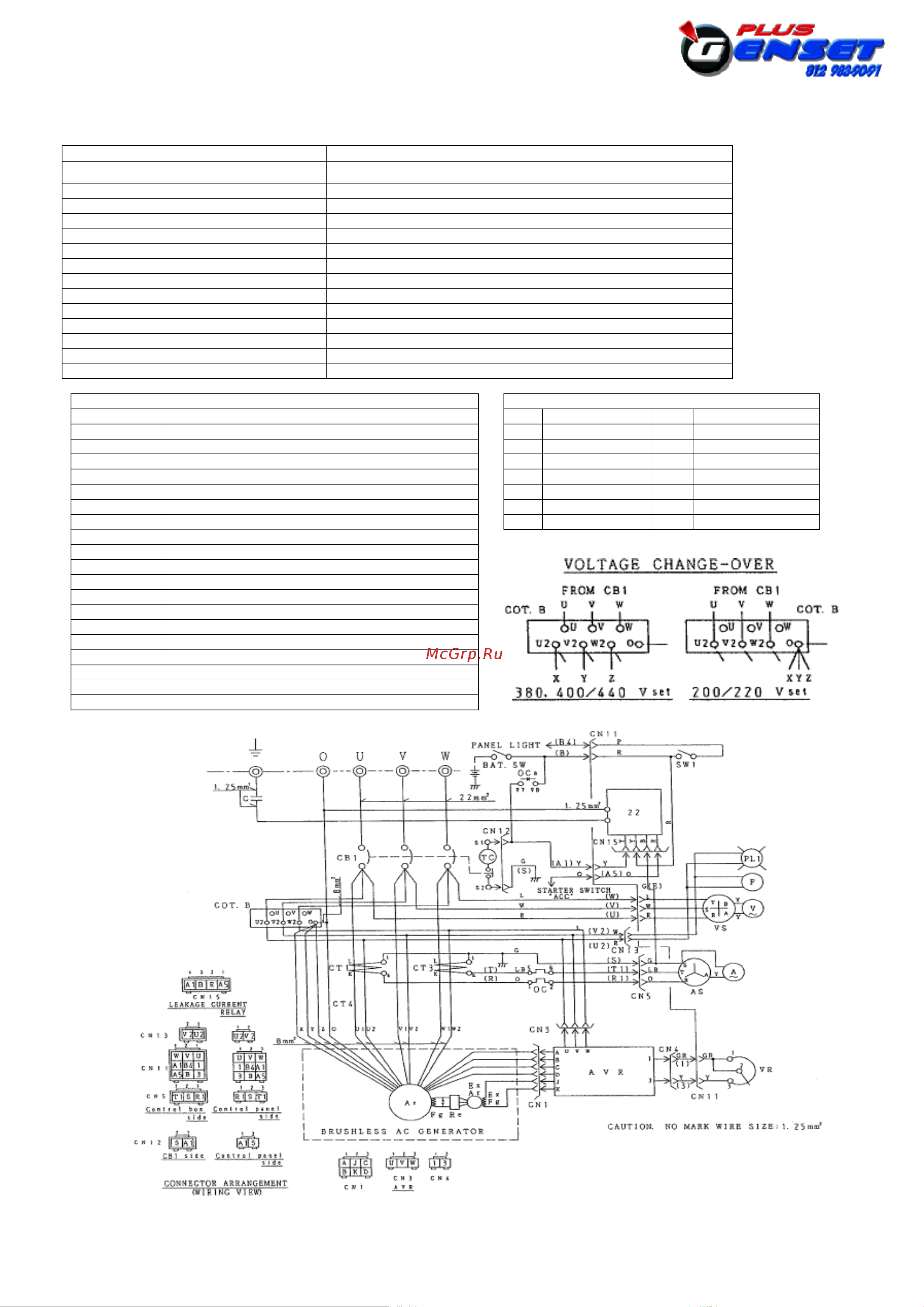

11-4. Коммутационная схема генератора
DCA-45 SPI
Panel light
Панельная индикаторная лампа
Bat.sw.
Коммутатор аккумуляторной батареи
mm
2
мм
2
Starter switch
Пусковой переключатель
Leakage current relay
Реле утечки тока в землю
Control box side
Сторона блока управления
Control panel side
Сторона панели управления
CB1 side
Сторона блока управления 1
Connector arrangement (wiring view)
Расположение разъемов (монтажная схема)
Brushless AC generator
Бесщёточный генератор переменного типа
Caution. No mark wire size: 1.25 mm
2
Предостережение. Размер провода без маркировки: 1,25 мм
2
Voltage change-over
Переключение на два напряжение
From CB1
С блока управления 1
380.400/440 V set
380.400/440 В
200/220 V set
200/220 В
Маркировка
Наименование
Ar
Обмотка якоря главного генератора
Fg
Обмотка подмагничивания главного генератора
ExAr
Обмотка якоря задающего генератора
Exfg
Обмотка подмагничивания задающего генератора
Re
Выпрямитель
AVR
Автоматический регулятор напряжения
VR
Регулировочный реостат напряжения
CT1.3
Трансформатор тока 150/5А
AS
Переключатель амперметра на два напряжения
A
~
Амперметр переменного тока 0 -75. 150A
VS
Переключатель вольтметра на два напряжения
V
~
Вольтметр переменного тока 0 -600В
F
Частотомер 45-65 Гц
PL1
Контрольная сигнальная лампа
CB1
Автоматический выключатель 125А
SW1
Переключатель панельной индикаторной лампы
OC
Реле максимального тока
22
Реле утечки тока в землю
C
Конденсатор
COT.B
Коммутатор переключения на два напряжения
Код цвета
Цвет провода
Цвет провода
Черный
R
Красный
Синий
W
Белый
Коричневый
Y
Желтый
Зеленый
LB
Светло-синий
Серый
LG
Светло-зеленый
Фиолетовый
O
Оранжевый
Розовый
Переключение на два напряжение
