Pedrollo MCm 15/45 [3/4] Двухканальное
![Pedrollo MCm 15/45 [3/4] Двухканальное](/views2/1828618/page3/bg3.png)
360
TM
MC
8
14
1
2
4
10
3
5
11
6
8
12
13
9
9
7
8 ПОДШИПНИКИ 6304 ZZ - C3 / 6304 ZZ - C3
9 КОНДЕНСАТОР
Электронасос Емкость
Однофазный
(230 В или 240 В)
MCm 15/50 31,5 μF 450 B
MCm 20/50 50 μF 450 B
MCm 30/50
MCm 30/70
60 μF 450 B
10
ЭЛЕКТРОДВИГАТЕЛЬ
MCm 15-20: однофазный 230 В - 50 Гц
с тепловой защитой, встроенной в обмотку
➠ MCm 30: однофазный 230 В - 50 Гц
с тепловой защитой, встроенной в обмотку, которую
необходимо подсоединить к электрическому пульту
➠ MC: трехфазный 400 В - 50 Гц
с тепловой защитой, встроенной в обмотку, которую
необходимо подсоединить к электрическому пульту
(поставка на заказ)
– изоляция класса F,
–
степень защиты IP 6
8
11 КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
Длина 10 метров, тип H07 RN-F
12 ЭЛЕКТРИЧЕСКИЙ ПУЛЬТ для MCm 15-20
(только для однофазных версий)
Конденсатор и защита двигателя с ручным перезапуском
13 ЭЛЕКТРИЧЕСКИЙ ПУЛЬТ для MCm 30
(только для однофазных версий)
Тип QES 300 MONO
14 ВНЕШНИЙ ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ
(
только для однофазных версий)

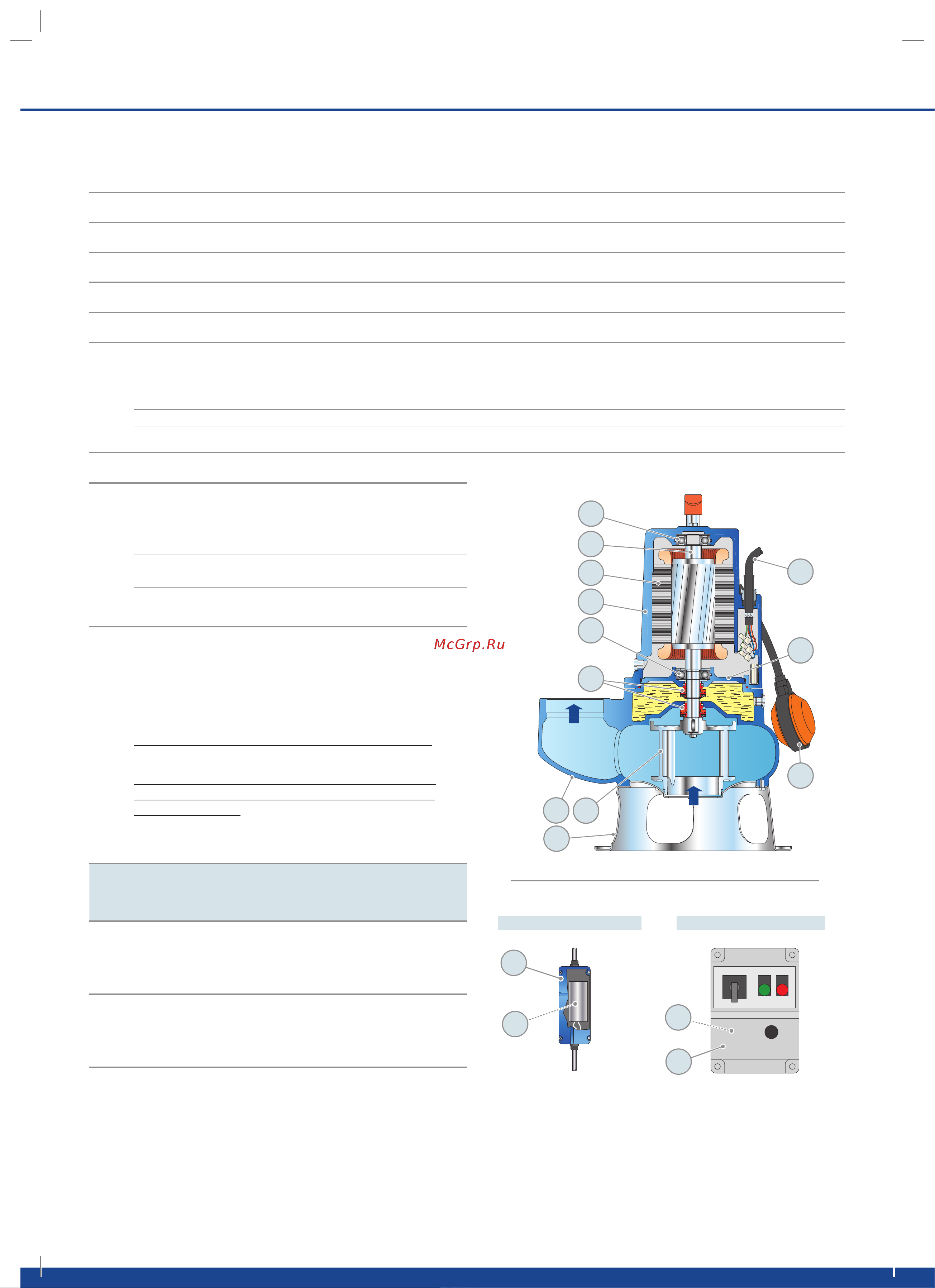

ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС НАСОСА Чугун, патрубок с резьбой согласно ISO 228/1
2 ОСНОВАНИЕ НАСОСА Нержавеющая сталь AISI 304
3 РАБОЧЕЕ КОЛЕСО Тип ДВУХКАНАЛЬНЫЙ, нержавеющая сталь AISI 304, прецизионное литьё
4 КОРПУС ДВИГАТЕЛЯ Чугун
5 КРЫШКА ДВИГАТЕЛЯ Чугун
6 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь AISI 431
7 ДВОЙНОЕ МЕХАНИЧЕСКОЕ ТОРЦЕВОЕ УПЛОТНЕНИЕ ВАЛА С ПРОМЕЖУТОЧНОЙ МАСЛЯНОЙ КАМЕРОЙ
Уплотнение Вал Позиция Материалы
Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер
STA-20 Ø 20 мм Сторона двигателя Керамика Графит NBR
STA-19 Ø 19 мм Сторона насоса Карборунд Карборунд NBR
Электрический пульт для MCm 15-20
(только для однофазных версий)
Электрический пульт для MCm 30
(только для однофазных версий)
ДВУХКАНАЛЬНОЕ рабочее колесо
Серийное оборудование Серийное оборудование
