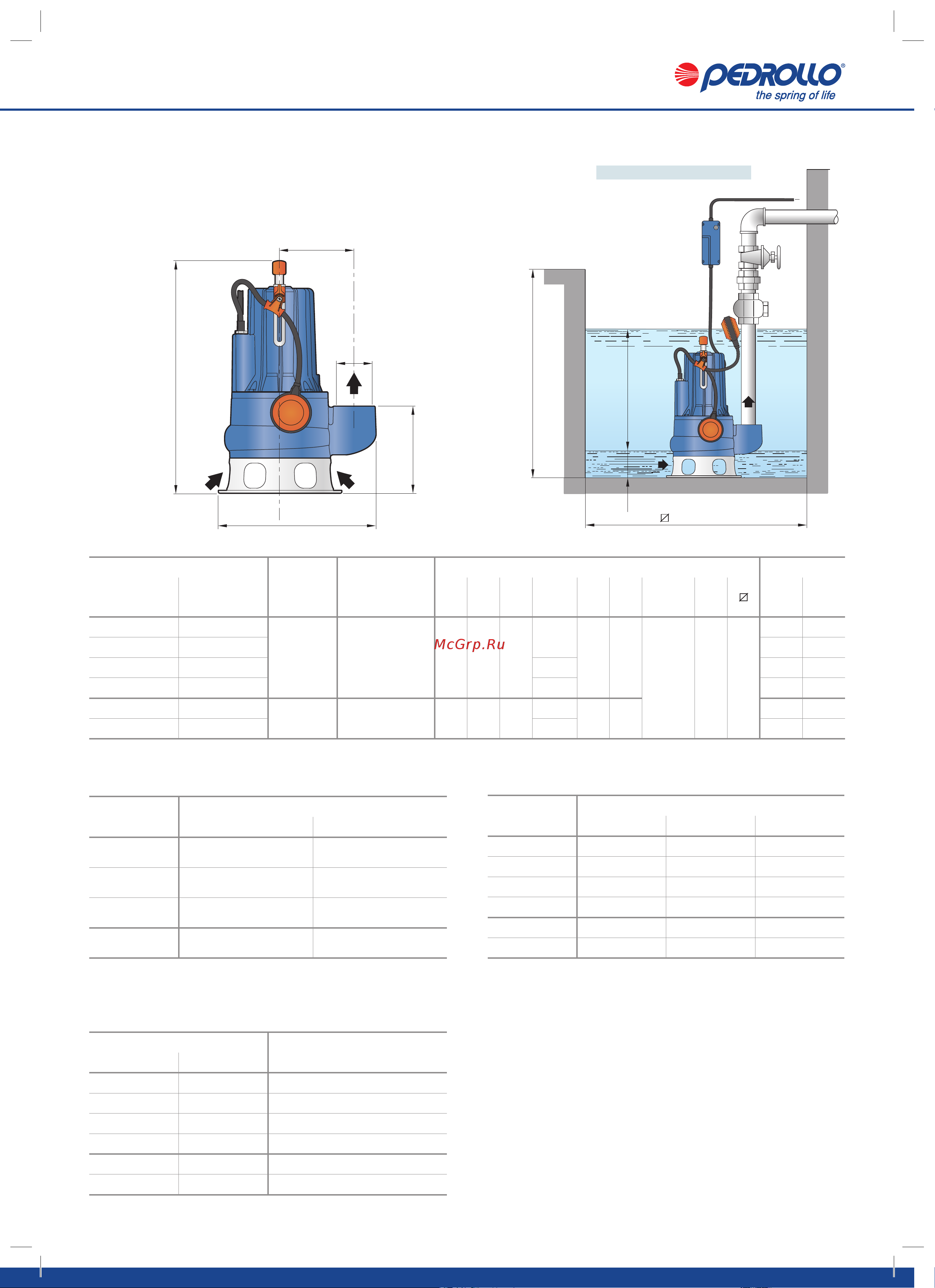

Pedrollo MCm 15/45 [4/4] Типовая схема монтажа
![Pedrollo MCm 15/45 [4/4] Типовая схема монтажа](/views2/1828618/page4/bg4.png)
361
TM
a
b
c
h
DN
h1
e
d
Электрический пульт для MCm 30
(только для однофазных версий)
РАЗМЕРЫ И ВЕС
ПОТРЕБЛЯЕМЫЙ ТОК
ТИП НАПРЯЖЕНИЕ
Однофазный 230 B 240 B
MCm 15/50 9,0 A 8,9 A
MCm 20/50 10,5 A 10,4 A
MCm 30/50 15,2 A 15,1 A
MCm 30/70 15,2 A 15,1 A
ТИП НАПРЯЖЕНИЕ
Трехфазный 230÷240 В 400÷415 B 690÷720 В
MC 15/50 6,1 A 3,5 A 2,0 A
MC 20/50 7,4 A 4,3 A 2,5 A
MC 30/50 9,9 A 5,7 A 3,3 A
MC 40/50 13,5 A 7,8 A 4,5 A
MC 30/70 10,2 A 5,9 A 3,4 A
MC 40/70 13,5 A 7,8 A 4,5 A
ТИП ПАТРУБОК
Прохождение
твердых частиц
во взвешенном
состоянии
РАЗМЕРЫ, мм кг
Однофазный Трехфазный DN a b c h h1 d e p
1~ 3~
MCm 15/50 MC 15/50
2½” Ø 50 мм 162 135 210
509
191 75
регулир. 800 800
36,7 35,4
MCm 20/50 MC 20/50 37,7 36,4
MCm 30/50 MC 30/50 522/509 41,9 38,6
– MC 40/50 522 – 42,2
MCm 30/70 MC 30/70
3” Ø 70 мм 180 150 237
562/548
233 85
45,0 41,7
– MC 40/70 562 – 45,3
ПАЛЛЕТИЗАЦИЯ
ТИП Перевозка автотранспортом
Однофазный Трехфазный Кол-во насосов
MCm 15/50 MC 15/50 16
MCm 20/50 MC 20/50 16
MCm 30/50 MC 30/50 16
– MC 40/50 16
MCm 30/70 MC 30/70 12
– MC 40/70 12
p (минимум)
Типовая схема монтажа
(минимум)
