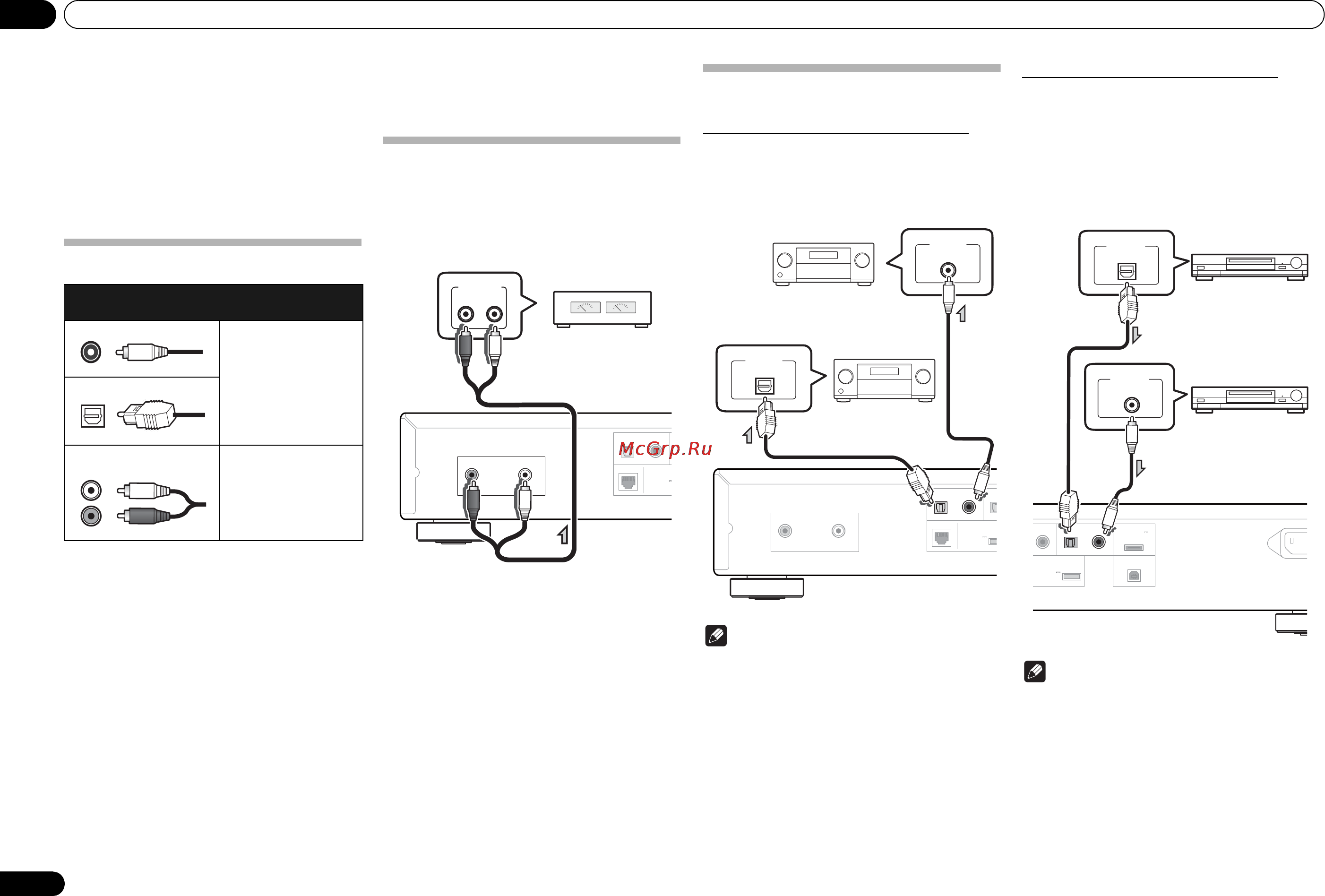

Подключения
02
6
Ru
Глава 2:
Подключения
• Каждый раз при выполнении или изменении
подключений обязательно отключайте питание и
отсоединяйте кабель питания от розетки.
• Подключайте кабель питания после завершения
выполнения всех подключений между
устройствами.
Об
аудиосоединении
Соединения для аналогового
аудиовыхода
Подсоединив аналоговый аудиовыход к аналоговому
аудиовходу усилителя, вы сможете использовать
усилитель для аналоговых аудиосигналов,
воспроизводимых данным устройством.
Типы кабелей и разъемов
Передаваемые
аудиосигналы
Цифровой (коаксиальный) Обычный
цифровой аудиосигнал
Цифровой (оптический)
RCA (аналоговый)
(белый/красный)
Обычный
Аналоговая звукозапись
R
ANALOG OUT
L
DIGITAL OUT
OPTICAL COAXIAL
LAN (10/100)
D
for W
(OUTPUT 5V
0.6A MAX)
ANALOG
RL
AUDIO INPUT
Усилитель
Цифровые аудиосоединения
Соединения для цифрового аудиовыхода
Подсоединив цифровой аудиовыход к цифровому
аудиовходу аудио/видеоресивера или цифро-
аналогового преобразователя (ЦАП) и т.п., вы сможете
использовать усилитель для цифровых аудиосигналов,
воспроизводимых данным устройством.
Примечание
• Форматы цифровых сигналов, которые могут
выводиться с данного устройства, включают в себя
линейные сигналы PCM с частотой дискретизации
и разрядностью до 192 кГц/24 бит (В зависимости
от подсоедин
енного у
стройства и среды, может
функционировать неправильно).
• Цифровые сигналы, которые могут выводиться
через разъемы DIGITAL OUT данного устройства,
включают в себя сигналы со следующих входных
источников: iPod, Internet Radio, USB, Music
Server, Digital In 1 и Digital In 2.
Соединения для цифрового аудиовхода
Только для модели N-50:
Подсоединив аудиовыход цифрового аудиокомпонента к
цифровому аудиовходу данного устройства, вы сможете
использовать данное устройство в качестве цифро-
аналогового преобразователя (ЦАП). За подробной
информацией относительно вывода аудиосигналов,
поступающих на входные разъемы DIGITAL IN,
обращайтесь к разделу Использование цифро-
аналогового преобразователя на стр. 19.
Примечание
• Форматы входных цифровых сигналов,
принимаемых данным устройством, вклю
ча
ют в
себя линейные сигналы PCM с частотой
дискретизации и разрядностью до 192 кГц/24 бит.
(В зависимости от подсоединенного устройства и
среды, может функционировать неправильно).
R
ANALOG OUT
L
DIGITAL OUT
OPTICAL COAXIAL OPT
I
2
LAN (10/100) DC OU
T
for WIRELE
S
(OUTPUT 5V
0.6A MAX)
DIGITAL IN
OPTICAL
DIGITAL IN
COAXIAL
Аудио/видеоресивер,
ЦАП и т. п.
Аудио/видеоресивер,
ЦАП и т. п.
AL OUT
COAXIAL OPTICAL COAXIAL
12
DIGITAL IN
DIGITAL IN
ADAPTER PORT
DC OUTPUT
for WIRELESS LAN
USB
(OUTPUT 5V
0.1A MAX)
(OUTPUT 5V
0.6A MAX)
AC IN
DIGITAL OUT
COAXIAL
DIGITAL OUT
OPTICAL
Цифровая
аудиоаппаратура и т. д.
Цифровая
аудиоаппаратура и т. д.
