3.16.8 Использование и настройка электрической системы

Электрическая система тракторов серии LOVOL-TD оснащена двухпроводной системой с

напряжением 12В, в которой подключен отрицательный полюс кремниевого выпрямительного

генератора. Оборудование для запуска двигателя включает стартер и кремниевый выпрямительный

генератор. Подробнее об использовании и техническом обслуживании оборудования, упомянутого

выше, смотрите инструкции по эксплуатации и техническому обслуживанию двигателя. Устройство

освещения и сигнализации состоит из передних комбинированных фонарей, фонаря заднего освещения,

фонаря верхнего освещения кабины, фонаря перил (рулевого управления, позиционирования), заднего

фонаря заднего хода (рулевого управления, позиционирования и торможения), комбинированных

приборов, клаксона и центральная электрическая коробка и другие.

Фонарь заднего хода и задний габаритный фонарь

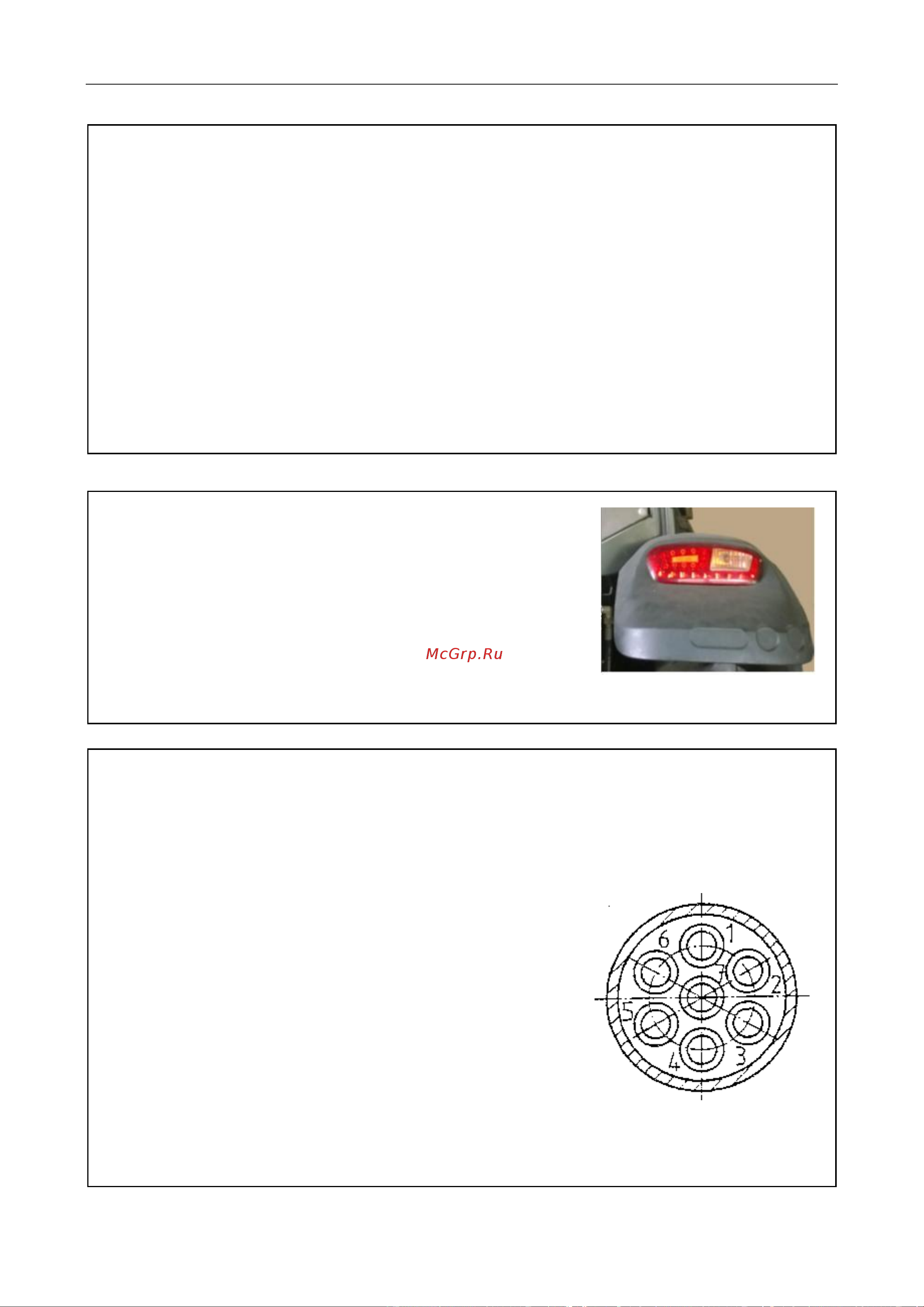

Чертежи расположения фонаря заднего освещения

(дополнительная установка) и заднего фонаря в сборе (рулевое

управление, позиционирование и торможение)

Габаритный фонарь

Муфта, задний, прицеп

Соединительная муфта заднего прицепа подключена в положении, показанном на Рисунке справа.

Инструкции по подключению следующие:

Рисунок

Муфта, задний, прицеп (дополнительно)

Точка контакта 1: подключите с левой рулевой лампой;

Точка контакта 2: пусто;

Точка контакта 3: заземляющий электрод;

Точка контакта 4: подключите с правой рулевой

лампой;

Точка контакта 5: подключите с правой задней

габаритной фарой и фарой заднего номерного знака;

Точка контакта 6: подключите со стоп-сигналом;

Точка контакта 7: подключите с левой задней

габаритной фарой и фарой заднего номерного знака.
