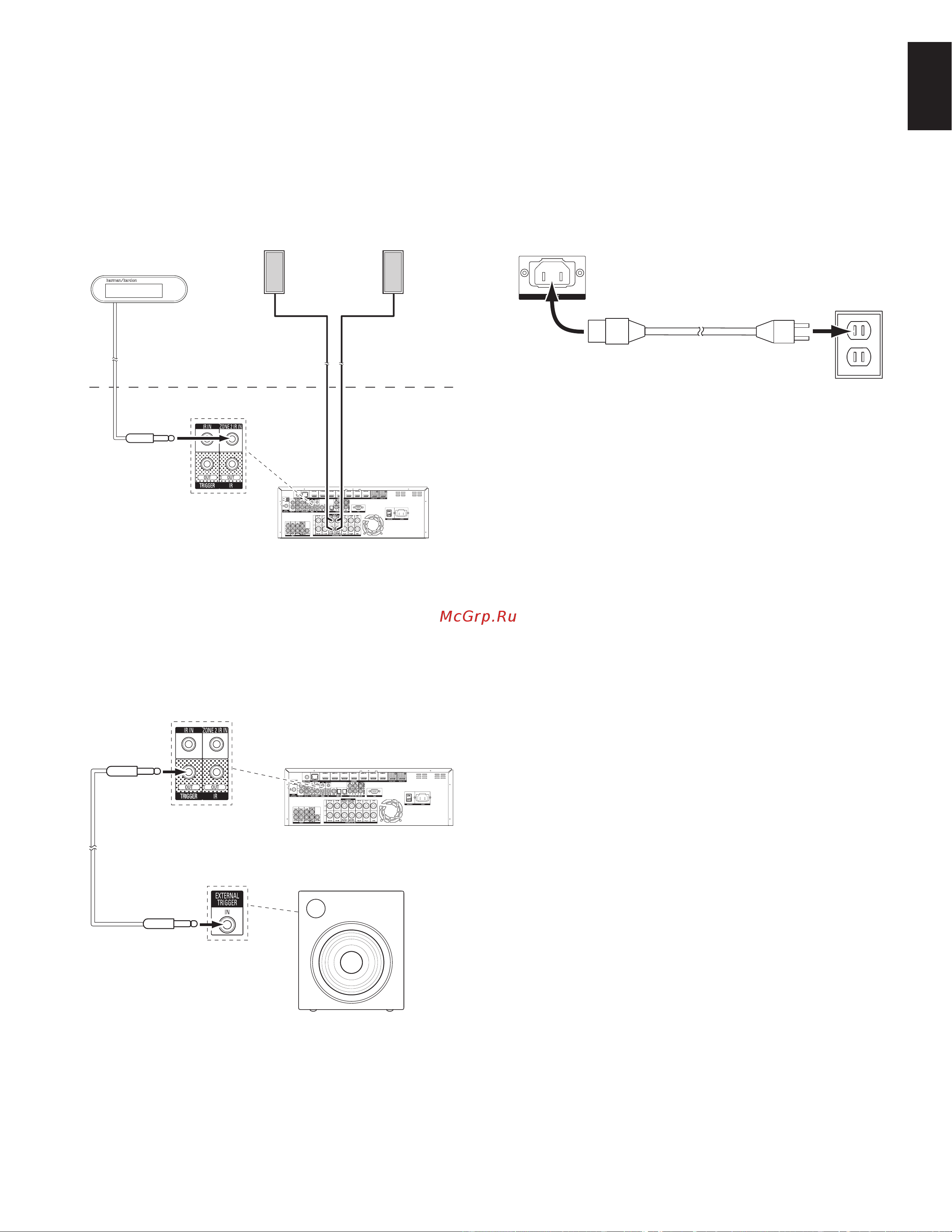

23
AVR Выполнение подключений
Для управления несколькими источниками через выходной разъем ИК-пульта
подключите все источники шлейфовым соединением, подключая каждый ИК-выход
устройства к ИК-входу следующего устройства, начиная с AVR.
При установке мультизональной системы подключите ИК-пульт к разъему ИК- •
входа Зоны 2 для управления в удаленной комнате мультизональной системы,
управления источниками и громкостью в удаленной зоне.
Внешний ИК-приемник
Динамики
Зоны 2
AVR
Если источник совместно используется с основной зоной прослушивания, все
команды управления, передаваемые на этот источник, будут влиять на гостиную.
Если в вашей системе имеется оборудование, которое может управляться
триггерным сигналом постоянного тока, подключите его к триггерному выходу
AVR с помощью монофонического соединительного кабеля 3,5 мм (1/8 дюйма).
Ресивер будет подавать через это соединение триггерный сигнал постоянного тока
напряжением 12 В (100 мА) всегда, когда он включен в сеть.
AVR
Устройство с
входным триггерным
разъемом
Монофонический
соединительный
кабель с
мини-разъемами
3,5 мм (1/8 дюйма)
(не входит в
комплект)
Подключите шнур питания, входящий в комплект поставки, к входному разъему
питания AVR, а затем к рабочей розетке переменного тока.
Розетка
питания
Входной
разъем
питания AVR
Силовой кабель
(в комплекте)
