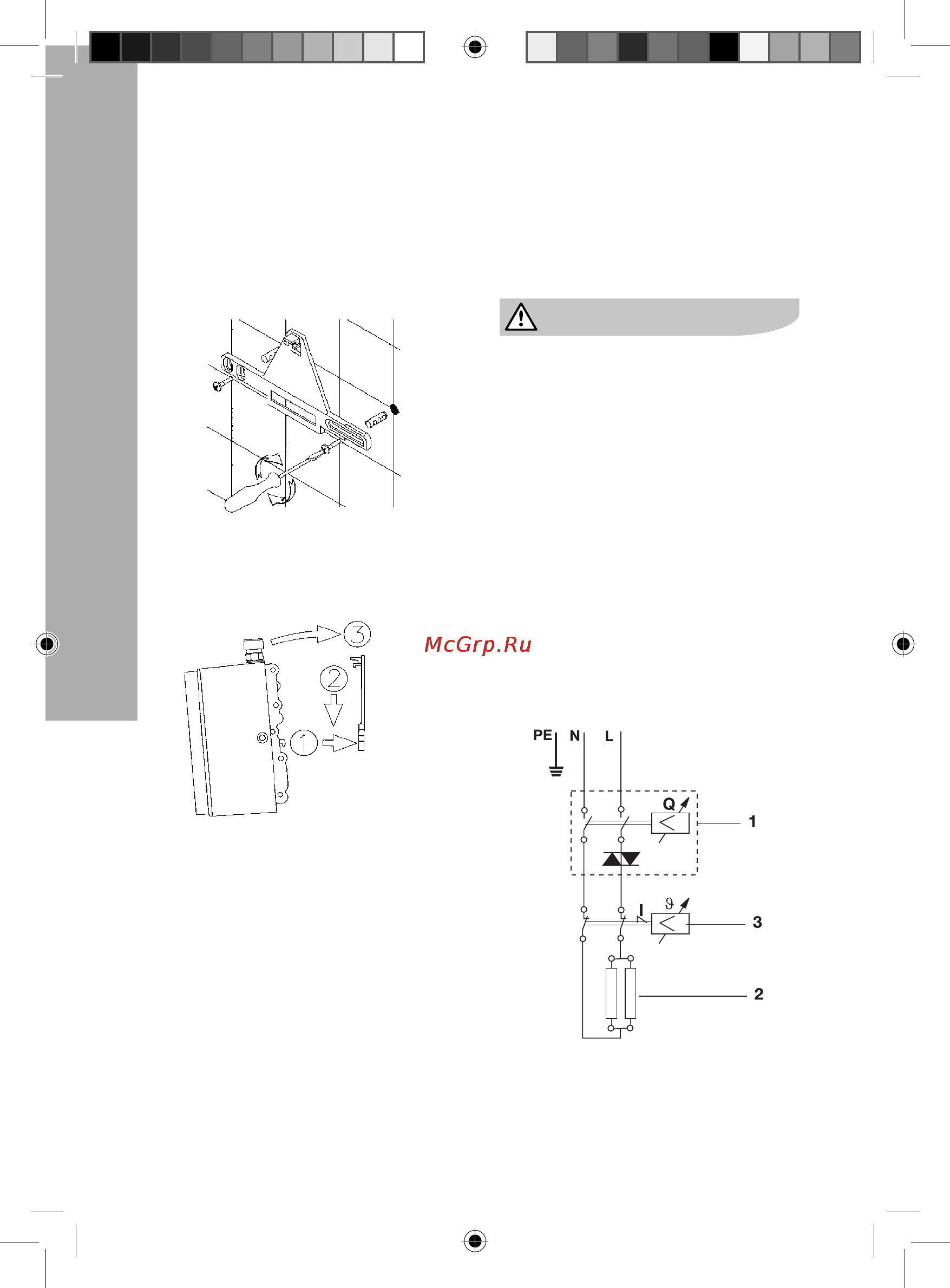

8 electrolux
Монтаж и подключение
к водопроводной сети
• Настенное крепление прикрепите к
стене с помощью шурупов, вкручи-
ваемых в дюбеля (см. рис. 5).
• Навесьте водонагреватель на кре-
пежную планку (см. рис. 6).
Прибор может иметь как верхнее, так
и нижнее водное подключение. В обоих
случаях встроенные трубки прибора
должны быть вертикально располо-
женны.
Трубки входа холодной воды (синий) и
выхода горячей воды (красный) обозна-
чены соответственными цветами. При
монтаже необходимо это учитывать и
подсоединять арматуру в соответствии
с оцветкой.
После монтажа нагревателя все соедине-
ния следует проверить на герметичность.
Для того, чтобы получить оптимальную
струю воды при экономном ее расходе,
рис. 6
рис. 5
следует встроить в выход крана имею-
щуюся в комплекте поставки вставку-
регулятор. Вставка рассчитана на стан-
дартные втулки с резьбой М22 и М24.
Электрическое подключение
Перед электроподключением из
нагревателя следует выпустить весь
воздух, наполнив его водой путем
открывания крана горячей воды.
В противном случае возможен выход
из строя нагревательного элемента!
• Перед электроподключением сете-
вой кабель должен быть отключен
от электросети. Перед подсоедине-
нием к прибору проверить отсутс-
твие напряжения.
• Сетевой кабель должен быть стаци-
онарно подключен к терминальному
блоку нагревателя, как изображено
на коммутационной схеме (см. рис. 6).
• Водонагреватель обязательно дол-
жен быть заземлен!
1 блок управления (электронный);
2 спиральный нагревательный элемент;
3 температурный предохранитель.
рис. 7. NPX MINIFIX
