Подключения и настройка
Руководство пользователя XMV8280/XMV8140/XMV8280-D/XMV8140-D
161

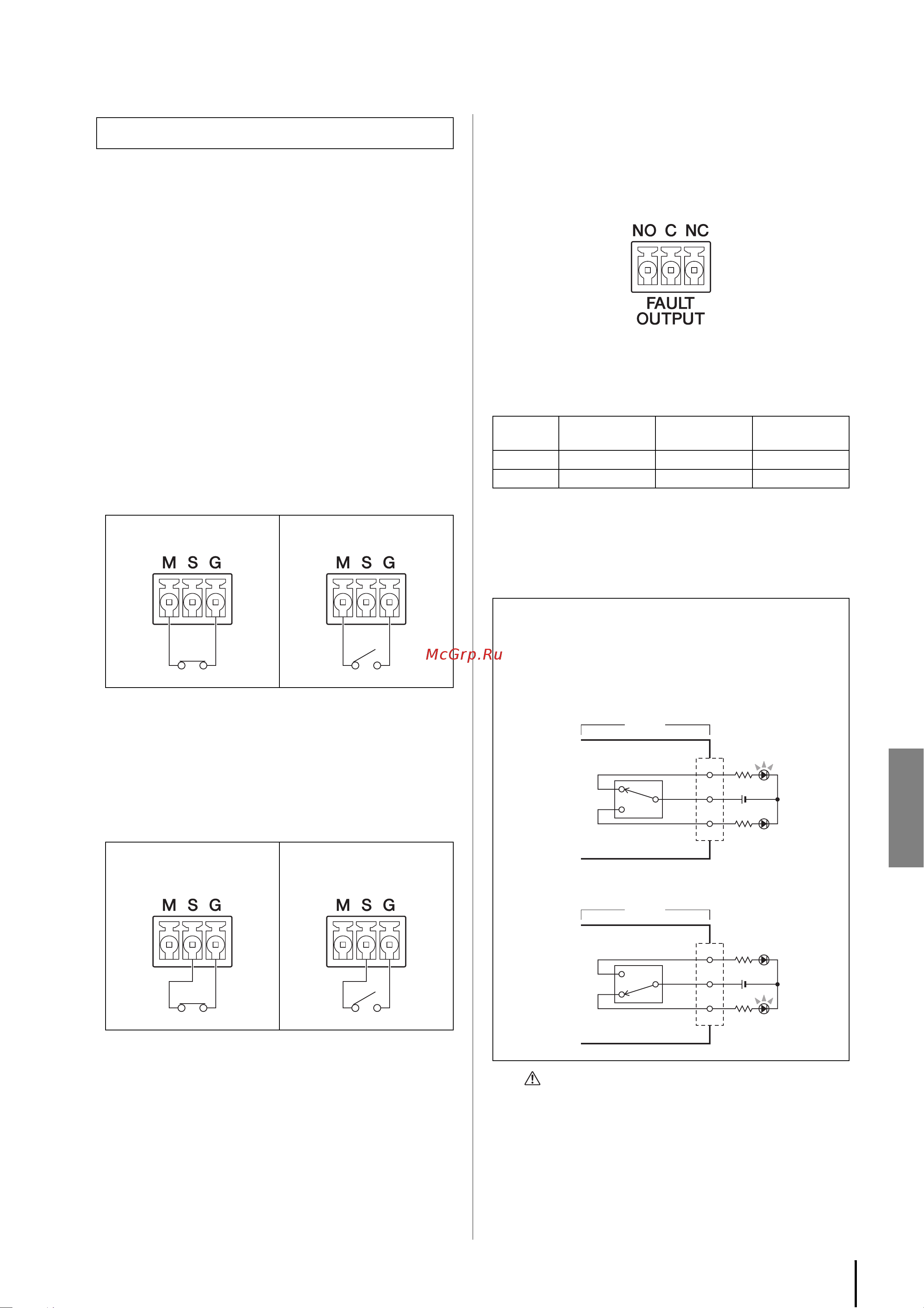

В данном разделе описан способ использования и
подключения разъемов [REMOTE] и [FAULT OUTPUT],
расположенных на задней панели усилителя XMV.
Использование разъема [REMOTE]
(3-контактный Euroblock)
Переключатели могут быть подключены к разъему
[REMOTE] (стр. 155), задней панели и использоваться для
дистанционного включения/выключения звука всех
каналов или переключения между состояниями ожидания/
работы.
Разъем [REMOTE] содержит следующие контакты (слева
направо): MUTE ALL, STANDBY и GND.
Для разъема [REMOTE] используется штекер Euroblock.
Дополнительную информацию о подключении штекеров
Euroblock см. в разделе «Подключение разъема [REMOTE]
или [FAULT OUTPUT]» (стр. 162).
• Выключение/включение звука всех каналов
• Переключение питания: включено/режим
ожидания
Применение разъема [FAULT OUTPUT]
(3-контактный Euroblock)
Для информирования оператора о наличии неисправности,
к разъему [FAULT OUTPUT] задней панели может быть
подключена лампа или другой индикатор.
Разъем [FAULT OUTPUT] (стр. 155) состоит из контактов
NO (нормально открыт), C (общий) и NC (нормально
закрыт). Разъем [FAULT OUTPUT] представляет собой
цепь реле, которая работает следующим образом.
В разъеме [FAULT OUTPUT] используется штекер
Euroblock. Дополнительную информацию о подключении
штекеров Euroblock см. в разделе «Подключение разъема
[REMOTE] или [FAULT OUTPUT]» (стр. 162).
Разъемы [REMOTE] и [FAULT OUTPUT]
Выключение звука Включение звука
ПРИМЕЧАНИЕ.
Когда все каналы заглушены посредством разъема
[REMOTE], кнопка [MUTE] на передней панели не
работает.
Переключение питания в
режим ожидания
Включение питания
ПРИМЕЧАНИЕ.
При переводе питания в режим ожидания через
разъем [REMOTE], его последующее включение снова
переведет устройство в режим ожидания.
Нормальное
состояние
Состояние
сбоя
Питание
выключено
NO Открыт Закрыт Закрыт
NC Закрыт Открыт Открыт
Пример. Использование светодиодного
индикатора для отображения
состояния готовности к работе или
сбоя XMV
ВНИМАНИЕ
Для резистивной нагрузки номинальная нагрузка
контактов реле составляет 1 A, 30 В пост. тока.
Запрещается подавать нагрузку, превышающую
данное значение.
C
NC
NO
C
NC
NO
Нормальное состояние
Завершение работы
Горит
Не горит
Не горит
Горит
XMV
XMV
