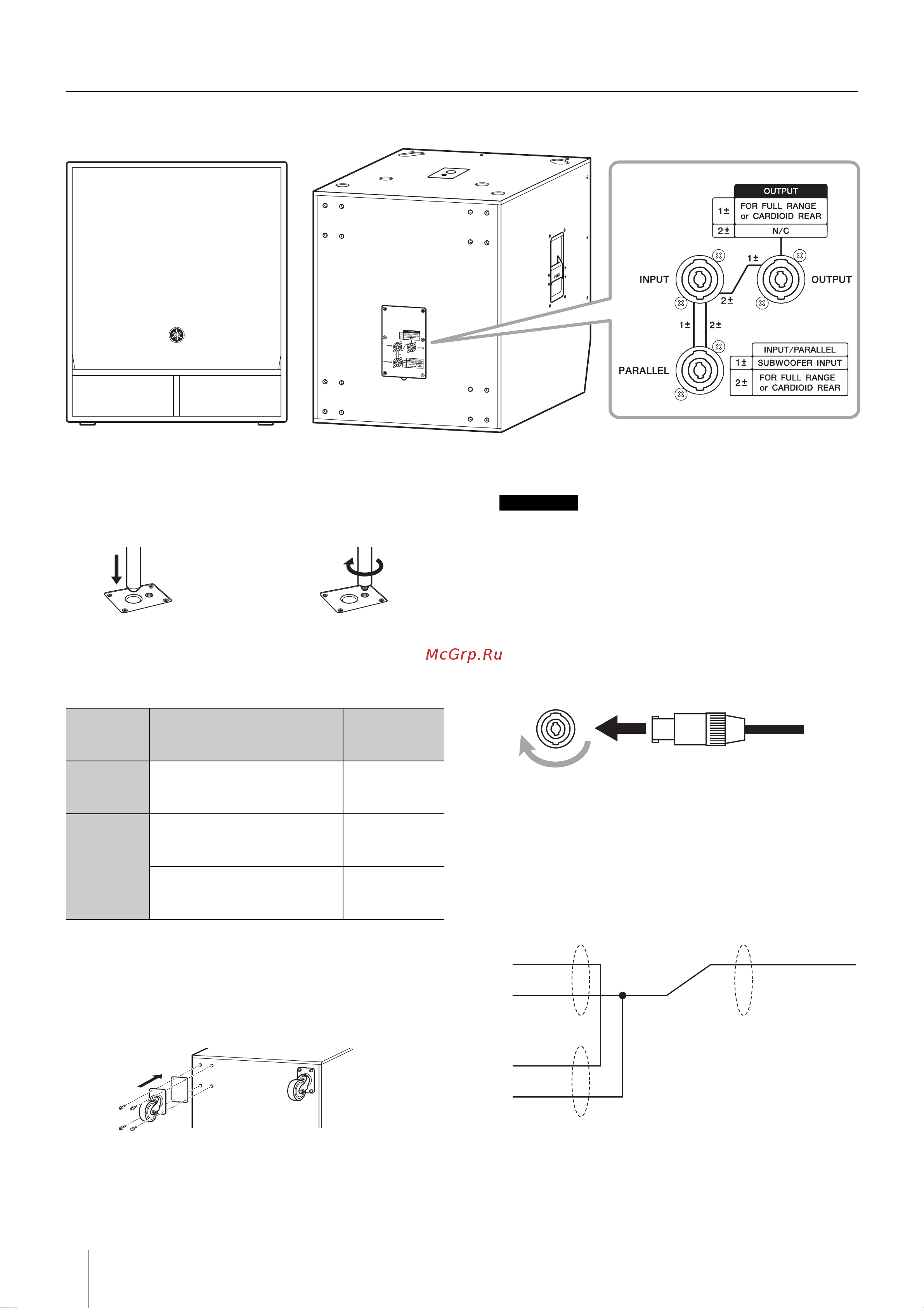

54 Руководство пользователя для серии CXS
Функции
q Двуштекерные разъемы
Совместимы с доступными в продаже опорами диаметром
35 мм и винтами M20.
При использовании штекерного разъема для подключения
бокового динамика соблюдайте все описанные ниже условия
в целях безопасности.
w Пазы для ножек
При установке нескольких динамиков друг на друга выров-
няйте резиновые ножки верхнего динамика с пазами на ниж-
нем динамике.
e Винты для установки колесиков
Для установки колесиков Yamaha SPW-1, приобретаемых
дополнительно. Для установки колесиков используйте эти вин-
ты, сняв их с устройства. Не используйте CXS после извлечения
винтов. Это может вызвать попадание воздуха во внутренние
части, что приведет к ухудшению характеристик модуля.
rt Разъемы [INPUT/PARALLEL]
Это разъемы speakON (Neutrik NL4). Для подключения можно
использовать любой разъем: r или t, потому что внутри
блока они подключены параллельно. Блок динамика подклю-
чен к контактам 1+/1– разъемов [INPUT/PARALLEL].
y Разъем [OUTPUT]
Этот разъем speakON предназначен для использования с пол-
нодиапазонным динамиком через CXS или при использова-
нии CXS в кардиоидном режиме. Этот разъем получает
сигналы через контакты 2+/2– разъема r или t и направля-
ет их к контактам 1+/1– для выхода.
r
q
e
w
y
t
Передняя часть Задняя часть
Низкочас-
тотный
динамик
Подключаемые динамики Длина опоры
CXS18XLF
Вес: 26 кг или меньше
Высота: 76,0 см или меньше
(CZR15 или меньше)
104 см или
меньше
CXS15XLF
Вес: 22 кг или меньше
Высота: 64,5 см или меньше
(CZR12 или меньше)
82 см или
меньше
Вес: 18 кг или меньше
Высота: 53,7 см или меньше
(CZR10 или меньше)
104 см или
меньше
Диаметр 35 мм Винт M20
• Сведения об установке колесиков и мерах безопасности см. в соот-
ветствующем руководстве пользователя для колесиков.
• Устанавливайте только колесики SPW-1.
ПРИМЕЧАНИЕ
Вилка speakON
Вставьте до упора и повер-
ните для фиксации
r
t
y
INPUT OUTPUT
PARALLEL
1+/1–
2+/2–
1+/1–
2+/2–
1+/1–
(2+/2–:
не подключено)
