Руководство пользователя для серии CXS 55

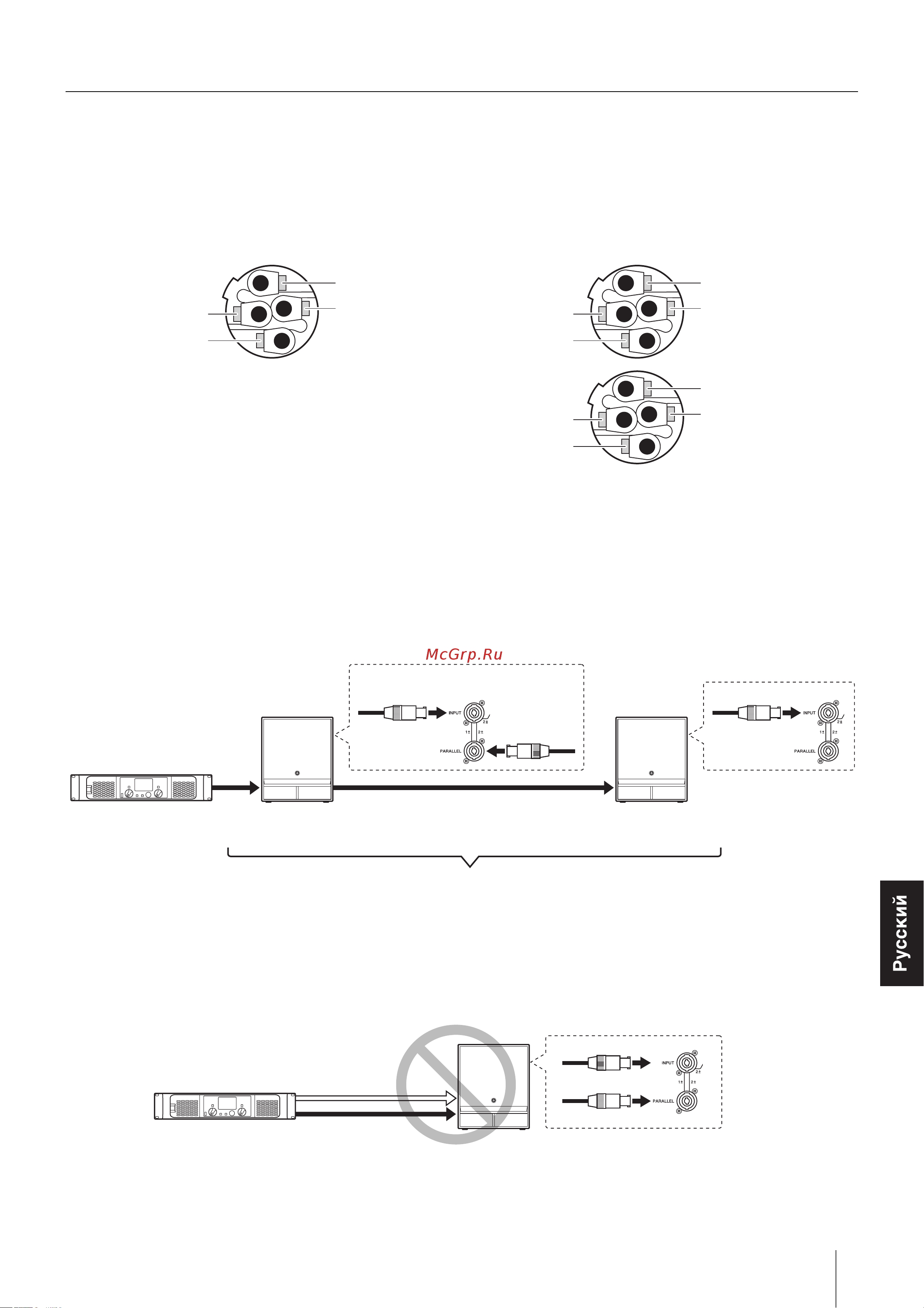

Подключение
Электропроводка
Подключите разъемы, как показано ниже. Используйте кабели, специально предназначенные для динамиков. При использовании толь-
ко CXS нет необходимости в подключении к контактам 2+ и 2–. При совместной отправке сигнала на полнодиапазонный динамик или
отправке сигнала для кардиоидного режима по одному кабелю с использованием разъема [OUTPUT] обязательно также выполняйте
подключение к контактам 2+ и 2–. (См. «Пример базовой настройки» на стр. 56 и «Настройка кардиоидного режима» на стр. 57.)
Параллельное подключение динамиков
Разъемы [INPUT/PARALLEL] внутри блока подключены параллельно. Первый CXS может получать сигнал от усилителя мощности
(далее — «усилитель») по одному из разъемов [INPUT/PARALLEL] и направлять сигнал ко второму CXS от остальных разъемов [INPUT/
PARALLEL].
При параллельном подключении блоков CXS обязательно проверяйте сопротивление нагрузки, с которым может работать усилитель.
Номинальное сопротивление одного CXS составляет восемь Ом, а общее сопротивление двух параллельных блоков CXS — четыре Ом.
В таком случае усилитель должен поддерживать динамик с сопротивлением нагрузки менее четырех Ом.
Недопустимое подключение
УВЕДОМЛЕНИЕ
ЗАПРЕЩЕНО подключать множественные сигналы от усилителя к разъемам [INPUT/PARALLEL] одновременно. При этом
создается очень опасное короткое замыкание, способное привести к неисправности усилителя.
Использование только самого динамика CXS. Использование разъема [OUTPUT].
(2–: не
используется)
1+: SUBWOOFER+
2–: FULL RANGE–
1–: SUBWOOFER–
(2+: не
используется)
1+: SUBWOOFER+
1–: SUBWOOFER–
2+: FULL RANGE+
2–: CARDIOID REAR–
1+: CARDIOID FRONT+
1–: CARDIOID FRONT–
2+: CARDIOID REAR+
Усилитель
От усилителя
К следующему
CXS
Первый CXS
(сопротивление: 8 Ом)
Второй CXS
(сопротивление: 8 Ом)
Параллельное подключение (общее сопротивление: 4 Ом)
Усилитель
Канал Б
Канал A
CXS
