9

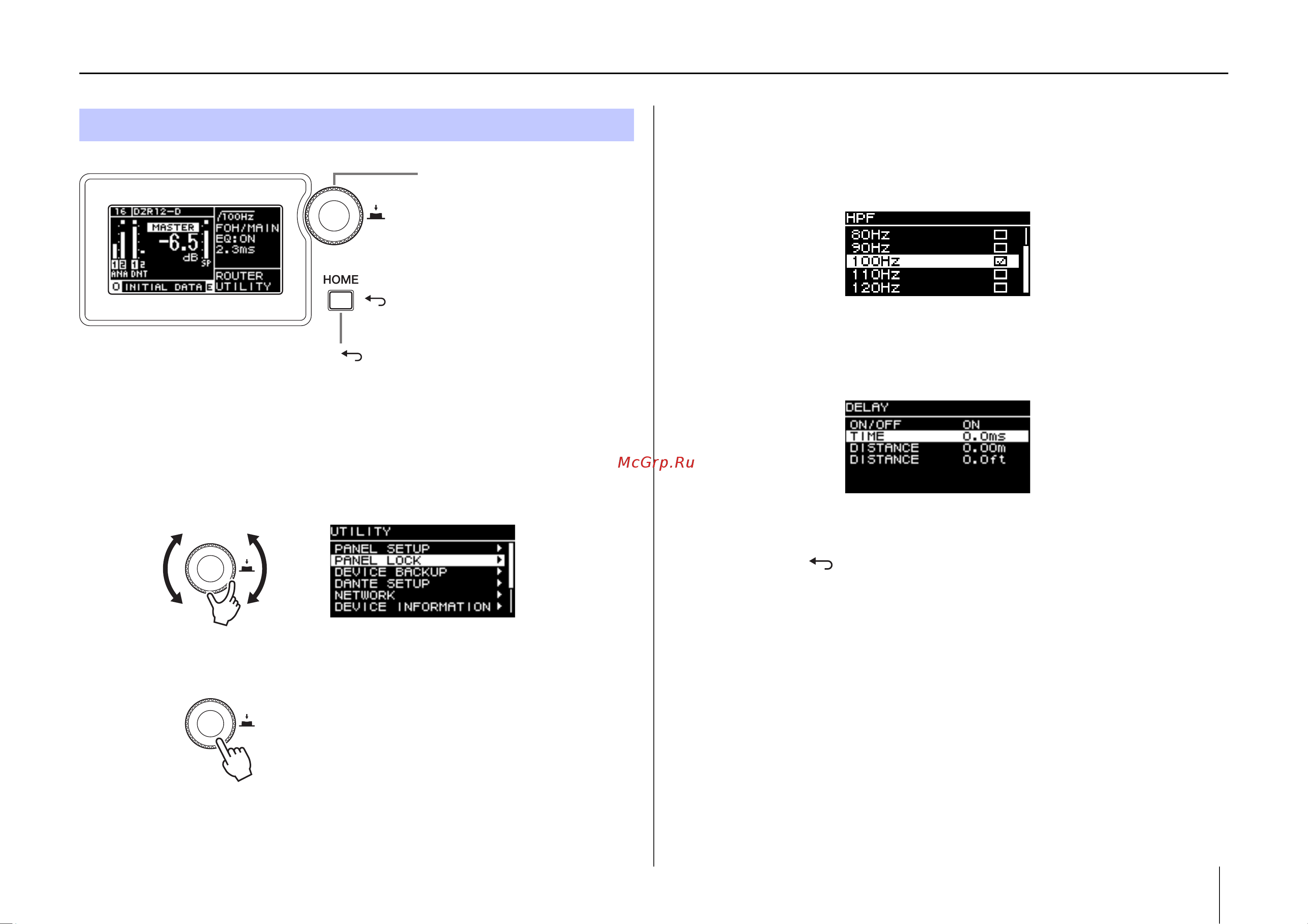

Операции с помощью панели
1.
Поверните основной регулятор для выбора элемента. Выделенный объект под-
свечивается.
Символ > справа указывает на наличие дополнительных пунктов меню.
2.
Нажмите основной регулятор, чтобы сделать выбор.
3.
Повторите шаги 1 и 2, чтобы перейти на экран редактирования параметров.
Редактирование выбираемых параметров
Поверните основной регулятор для выбора. Значение будет обновлено. Звук изменится,
когда вы нажмете основной регулятор, чтобы внести изменение.
Редактирование постоянных параметров
Поверните основной регулятор, чтобы изменить значение параметра. Значение изменя-
ется в режиме реального времени при вращении регулятора.
4.
Для выбираемых параметров нажмите основной регулятор, чтобы применить
измененное значение.
Нажмите клавишу [ ] (назад), чтобы вернуться на предыдущий экран. Нажмите и удер-
живайте не менее одной секунды, чтобы вернуться на экран HOME.
Основные операции
Основной регулятор
Основной регулятор используется
для перемещения курсора и
настройки значений параметров.
Параметры с широким диапазоном
значений можно настраивать
быстрее, увеличив скорость враще-
ния основного регулятора.
Клавиша [ ] (назад)
Нажмите эту клавишу, чтобы переместиться на один уровень выше
текущего или вернуться на предыдущий экран. Нажмите и удержи-
вайте ее не менее одной секунды, чтобы вернуться на экран HOME.
