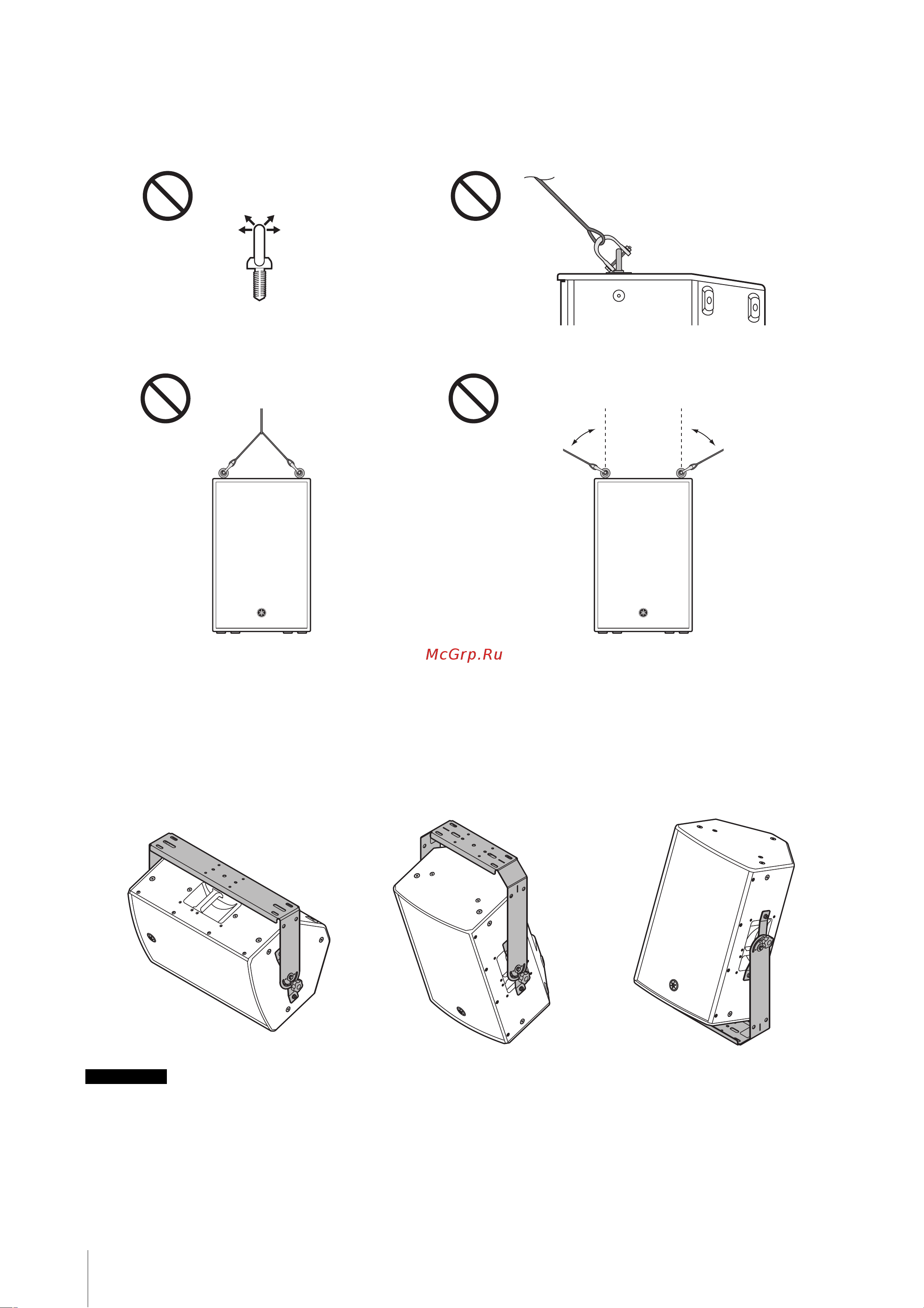

Примеры установки
Примеры неправильной установки в подвесном положении
Не подвешивайте винты с ушком, как показано на иллюстрации ниже.
Установка с использованием специального U-образного кронштейна
Используя U-образный кронштейн серии Yamaha UB-DZR (продается отдельно), можно расширить возможности уста-
новки. Инструкции по установке U-образного кронштейна см. в соответствующем руководстве для серии UB-DZR.
Примеры
Кронштейны серии UB-DZR можно использовать вместе с продаваемыми отдельно дополнительными кронштейнами, такими как Baton-кронштейн
Yamaha BBS251.
Запрещено Запрещено
Запрещено Запрещено
Больше 45° от
прямого угла
Больше 45° Больше 45°
Всего одна точка
подвешивания
ПРИМЕЧАНИЕ
